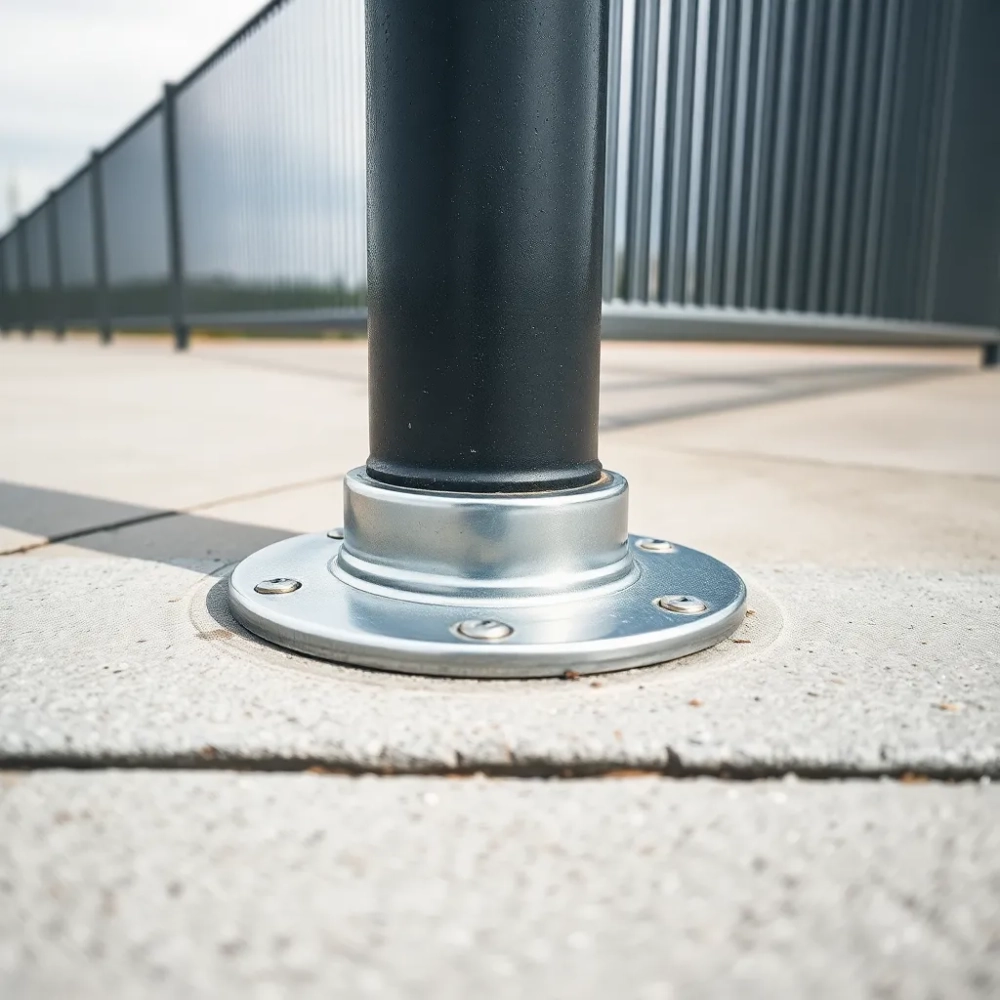

Słupki ogrodzeniowe na kotwach – jak zamontować je w 5 krokach

Stabilne ogrodzenie zaczyna się od słupka, a słupek od prawidłowego zakotwienia w podłożu. Krzywizna linii, chwiejne przęsła, rdza wychodząca z punktów mocowania wszystko to najczęściej efekt pośpiechu przy osadzaniu elementów nośnych, a nie słabej jakości samych paneli. Montaż słupków ogrodzeniowych na kotwach pozwala uniknąć większości tych kłopotów, pod warunkiem że dobierzesz łącznik do konkretnego gruntu, przęsła i warunków eksploatacji.

• Jak dobrać kotwę do słupka i rodzaju podłoża
• Przygotowanie: narzędzia, materiały, BHP
• Pięć kroków montażu słupków ogrodzeniowych na kotwach
• Kotwy mechaniczne, chemiczne czy wylewka co lepiej trzyma ogrodzenie
• Najczęstsze błędy przy montażu słupków na kotwach
• Kiedy wezwać fachowca

W tekście poniżej znajdziesz pięć kroków prowadzących do trwałego ogrodzenia, porównanie trzech metod kotwienia z konkretnymi parametrami, a także sekcję rozwiązującą typowe problemy pojawiające się na budowie.

Jak dobrać kotwę do słupka i rodzaju podłoża

Każdy słupek przenosi na podłoże trzy rodzaje obciążeń: pionowe (masa przęseł), poziome (parcie wiatru) i moment skręcający (otwieranie bramy, napięcie siatki). Kotwa musi przeciwstawić się wszystkim trzem, dlatego jej dobór zależy nie od widzimisię, lecz od wytrzymałości betonu, grubości elementu nośnego i strefy korozyjności środowiska.

W betonie niezarysowanym klasy C20/25 świetnie sprawdza się wkręt przelotowy R-HLX, którego montaż trwa kilkadziesiąt sekund. Beton zarysowany lub zbrojony wymaga kotwy z aprobatą do strefy sejsmicznej i podwyższonym momentem dokręcającym, ponieważ mikropęknięcia zmniejszają powierzchnię styku. Cegła pełna toleruje kotwy mechaniczne średnicy 10-12 mm, natomiast bloczki z betonu komórkowego lepiej współpracują z kotwami chemicznymi, które nie generują sił rozporowych rozsadzających słabszy materiał.

Klasa korozyjności otoczenia wpływa na grubość warstwy cynku i gatunek stali. W warunkach miejskich oraz podmiejskich zwykle wystarcza klasa C3 (cynk 8-12 µm). W pasie nadmorskim, przy intensywnym zasoleniu zimą lub w pobliżu zakładów chemicznych rekomendowana jest klasa C4, gwarantująca trwałość przekraczającą 15 lat. Dobór stali nierdzewnej A2/A4 kosztuje 2,5-3× więcej, ale eliminuje ryzyko rdzawych zacieków na panelu.

Przy ogrodzeniach panelowych 2D i 3D o wysokości 1,5-2,0 m obciążenie wiatrem sięga 0,6-1,0 kN/m². Przy takiej ekspozycji słupek 60×40 mm w rozstawie 2,5 m wymaga kotwy o nośności obliczeniowej co najmniej 4,5 kN na wyrywanie. Wkręt R-HLX w betonie C20/25 osiąga 5,5 kN, co zostawia rozsądny zapas bezpieczeństwa (współczynnik γ=1,4).

Zanim kupisz łączniki, sprawdź trzy rzeczy: klasę betonu (informacja z projektu lub próbki), typ zbrojenia (rentgen lub wykrywacz), nośność podłoża (badanie metodą pull-off). Te dane pozwolą dobrać kotwę z właściwą aprobatą ETA, a nie „na oko".

Tabela doboru kotwy do podłoża

Przygotowanie: narzędzia, materiały, BHP

Dobre przygotowanie skraca montaż słupków ogrodzeniowych na kotwach nawet o 40%. Rozłożenie sprzętu w jednym miejscu, oznaczenie osi palikami i rozciągnięcie sznurka eliminują ciągłe chodzenie po działce i przesuwanie drabiny.

Do wiercenia najlepiej sprawdza się wiertarka udarowa SDS-Plus o energii udaru 2,0-2,5 J. Młotowiertarka traci sens przy dziesiątkach otworów pod słupki, bo waży 1,5 kg więcej i szybciej męczy nadgarstek. Wiertło dobierasz średnicą dokładnie do kotwy: dla R-HLX 10 mm potrzebujesz wiertła 10 mm, nie 9,5 ani 10,5. Różnica jednego milimetra oznacza albo wciskanie elementu, albo brak tarcia.

Pompka ręczna lub ssawka do czyszczenia otworu to nie luksus, lecz wymóg karty technicznej. Pył betonowy obniża nośność nawet o 30%, ponieważ kotwa nie ma kontaktu z litego kamieniem, a z luźną mączką. Czyszczenie powtarzasz czterokrotnie: dwa razy wydmuch, dwa razy szczotka okrągła o tej samej średnicy co otwór.

Przed rozpoczęciem pracy zakładasz okulary ochronne SZY-3 (odporne na odpryski), rękawice antywibracyjne, maskę FFP2 przy wierceniu w suchym betonie oraz obuwie z noskiem stalowym. Betonowy pył zawiera krzemionkę, która przy wieloletnim wdychaniu prowadzi do pylicy. Wiercenie na mokro eliminuje problem, ale wymaga odkurzacza przemysłowego i zasilania 230 V z wyłącznikiem różnicowoprądowym.

Checklista przedstartowa

• Wiertarka udarowa SDS-Plus, wiertło ⌀10 mm (lub inne zgodne z kotwą)
• Pompka do czyszczenia otworu + szczotka okrągła
• Klucz udarowy lub nasadka z momentem kontrolowanym
• Poziomica 60 cm, sznurek murarski, miara 5 m, marker olejny
• Kołki dystansowe, obejmy słupkowe (narożne, pośrednie, końcowe)
• Wkręty R-HLX 10×80 (zapas 10% na braki i pomyłki)
• Okulary SZY-3, rękawice antywibracyjne, maska FFP2, kask
• Roztwór ochronny na łeb kotwy (smar miedziany lub wosk antykorozyjny)

Pięć kroków montażu słupków ogrodzeniowych na kotwach

Poniższa procedura obowiązuje dla słupków stalowych 60×40 mm osadzanych na wkrętach przelotowych R-HLX w betonie klasy C20/25. Przy innych parametrach zachowaj schemat, ale dostosuj wartości.

Krok 1: Planowanie i wyznaczenie osi

Rozstaw słupków równy jest szerokości przęsła powiększonej o margines 5-10 mm na obejmę. Dla panela 2,5 m oznacza to 2510-2515 mm od osi do osi słupka. Pierwszy i ostatni punkt wyznaczasz palikami, między nimi rozciągasz sznurek na wysokości 10 cm nad gruntem. Wzdłuż sznurka co rozstaw wbijasz znaczniki w tych miejscach będą otwory.

⚠️ Nie polegaj wyłącznie na oku. Nawet 5 mm odchyłki na jednym słupku przenosi się na całą linię i przy 20 przęsłach daje krzywiznę widoczną z 20 m.

Krok 2: Wiercenie otworów

Głębokość wiercenia dobierasz z karty technicznej kotwy. Dla R-HLX 10×80 otwór musi mieć minimum 80 mm, ale producent zaleca 90 mm, by zapewnić luz na drobiny. Wiercisz prostopadle do powierzchni, kontrolując pion poziomicą przyłożoną do wiertła. Przy betonie zbrojonym zwalniasz obroty i zwiększasz nacisk stalowy pręt wymaga przebicia, a nie siłowego przebijania.

Po wyjęciu wiertła wydmuchujesz pył pompką, czyścisz szczotką, powtarzasz czterokrotnie. Zaniedbanie tego etapu obniża nośność i grozi wyrwaniem słupka przy pierwszym silniejszym wietrze.

? Trik praktyka: oznacz na wiertle wymaganą głębokość taśmą malarską. Oko nie rozróżnia 80 i 90 mm w betonie, a różnica wpływa na moment dokręcający.

Krok 3: Montaż przelotowy wkrętu R-HLX

Przez otwór w słupku przekładasz wkręt, wsuwasz go do otworu w betonie, dokręcasz kluczem udarowym z momentem 60 Nm. Kontrola momentu jest kluczowa: zbyt mały moment nie rozpiera tulei, zbyt duży ścina łeb lub skręca stal. Nowoczesne klucze udarowe z regulacją sygnalizują „kliknięciem" osiągnięcie wartości zadanej.

Łeb wkrętu powinien wystawać 3-5 mm ponad powierzchnię słupka tyle, by obejma dała się nałożyć, ale nie za dużo, by nie przeszkadzał w estetyce. Wystający fragment pokrywasz smarem antykorozyjnym, który odcina dostęp wilgoci do stali.

Krok 4: Kontrola poziomu i korekta

Po zamontowaniu pierwszych dwóch słupków naciągasz sznurek i sprawdzasz linię. Regulacja do 10 mm w pionie i poziomie jest możliwa bez demontażu wystarczy poluzować wkręt, ustawić słupek, dokręcić ponownie. Korekty większe niż 10 mm wymagają powtórnego wiercenia obok, co osłabia podłoże.

⚠️ Nie próbuj korygować krzywizny przez podkładanie klinów pod obejmę. Obejma obciążona nierównomiernie pęka po 2-3 sezonach.

Krok 5: Montaż przęseł

Przęsło nakładasz na wcześniej osadzone słupki, dociskasz obejmami narożnymi (na słupach skrajnych), pośrednimi (w linii prostej) lub końcowymi (przy bramie). Każdą obejmę skręcasz śrubami M8 klasy 8.8 z podkładką sprężystą, która kompensuje drgania wiatrowe. Momenty dokręcające śrub obejmy to 25 Nm więcej zryca gwint, mniej luzuje się po miesiącu.

Kotwy mechaniczne, chemiczne czy wylewka co lepiej trzyma ogrodzenie

Trzy popularne metody kotwienia różnią się mechaniką przenoszenia obciążeń, czasem montażu i możliwością demontażu. Mechaniczna kotwa rozpiera się w otworze, chemiczna wiąże pręt z betonem żywicą, a wylewka betonowa polega na zespoleniu słupka z monolitycznym fundamentem.

Kotwa mechaniczna (wkręt, tuleja rozporowa) wytrzymuje natychmiast po dokręceniu, więc przęsła montujesz w tej samej dniu. Demontaż jest możliwy przez odkręcenie, ale otwór zostaje uszkodzony. Koszt materiału: 8-14 zł/słupek, czas pracy: 4-6 słupków na godzinę.

Kotwa chemiczna wymaga czasu wiązania żywicy (15-40 minut w zależności od temperatury), za to nie generuje naprężeń rozporowych. Sprawdza się w materiałach porowatych i podłożach zarysowanych. Koszt: 18-28 zł/słupek, czas: 2-3 słupki na godzinę, demontaż praktycznie niemożliwy bez cięcia.

Wylewka betonowa to klasyka przy ogrodzeniach murowanych i słupkach stalowych większych profili. Beton C20/25 zasycha 24-48 godzin, więc montaż przęseł przesuwasz o minimum dwa dni. Koszt niski (4-6 zł/słupek przy małych objętościach), ale robocizna i czas schnięcia zjadają oszczędności. Trwałość 30+ lat pod warunkiem izolacji przeciwwilgociowej słupka.

Przy ogrodzeniu panelowym do 2 m wysokości kotwa mechaniczna w betonie C20/25 daje wystarczającą rezerwę nośności i najkrótszy czas montażu. Wylewka sprawdza się, gdy betonowanie fundamentu i tak odbywa się pod słupki murowane lub podmurówkę. Kotwa chemiczna jest niezastąpiona w podłożach problemowych: pustaki, cegła dziurawka, kamień łamany, beton zarysowany.

Najczęstsze błędy przy montażu słupków na kotwach

Większość awarii ogrodzeń panelowych bierze się z tych samych pięciu grzechów głównych. Każdy z nich da się uniknąć, jeśli wiesz, czego szukać.

Brak czyszczenia otworu. Pył zmniejsza nośność nawet o 30%, a w ekstremalnych przypadkach kotwa wychodzi z betonu przy pierwszym podmuchu wiatru. Czyszczenie trwa 20 sekund, a ratuje całą inwestycję.

Zbyt płytkie wiercenie. Różnica 5 mm między wymaganą a rzeczywistą głębokością zmniejsza powierzchnię styku o kilkanaście procent. Wkręt nie ma się w co oprzeć i wysuwa się pod obciążeniem.

Uszkodzenie łba przy dokręcaniu. Użycie zwykłej wiertarki bez sprzęgła prowadzi do ścięcia gniazda TORX. Naprawa wymaga kucia otworu obok, co osłabia całe pole kotwienia.

Brak dystansu od krawędzi. Kotwa w odległości mniejszej niż 5 cm od krawędzi fundamentu powoduje odpryski betonu przy dokręcaniu. Norma PN-EN 1992-4 wymaga minimum 1,5× średnicy kotwy.

Zamiana podkładki płaskiej na sprężyną. Podkładka sprężysta kompensuje drgania, płaska nie. Po sezonie obejma zaczyna brzęczeć na wietrze, po dwóch odkręca się.

? Każdy z tych błędów kosztuje 15-40 zł na słupku w poprawkach, nie mówiąc o utraconym czasie. Doliczenie 20% zapasu materiału i godziny na kontrolę po pierwszych trzech słupkach zwraca się wielokrotnie.

Kiedy wezwać fachowca

Samodzielny montaż słupków ogrodzeniowych na kotwach ma sens przy ogrodzeniach do 2 m wysokości, na betonie niezarysowanym, z użyciem gotowych obejm. Są jednak sytuacje, w których ryzyko błędu przerasta korzyści z oszczędności.

Beton zbrojony z zatopionymi instalacjami (przewody elektryczne, rury) wymaga lokalizacji zbrojenia skanerem i koordynacji z projektem. Przecięcie kabla energetycznego w fundamencie to nie tylko awaria, ale i zagrożenie porażeniem. Podłoże pęknięte lub spękane (fundamenty stare, skurczowe rysy powyżej 0,3 mm) wymaga oceny nośności, a nie wiercenia „na wiarę".

Ogrodzenia powyżej 2 m, z podmurówką prefabrykowaną lub z elementami dekoracyjnymi (słupki murowane, klinkier) obciążają słupki momentem, który przekracza możliwości typowych kotew mechanicznych. Tu potrzebne jest obliczenie inżynierskie z uwzględnieniem parcia wiatru wg PN-EN 1991-1-4.

Brak doświadczenia z elektroniką pomiarową (laser krzyżowy, niwelator) przy dużych różnicach terenu utrudnia zachowanie poziomu. Amatorski poziom 60 cm na słupku 2,5 m daje błąd kątowy 0,4° niewidoczny gołym okiem, ale sumujący się przy 30 słupkach w krzywiznę gotową do zdjęcia z drona.

Montaż słupków ogrodzeniowych na kotwach skraca realizację z kilku dni do jednego, eliminuje mokre roboty betonowe i pozwala natychmiast obciążyć słupki przęsłami. Kluczem do trwałości jest dopasowanie typu kotwy do podłoża i środowiska korozyjnego, czyste otwory oraz kontrola momentu dokręcającego.

Jeśli planujesz większą inwestycję lub masz wątpliwości co do nośności podłoża, skorzystaj z bezpłatnych obliczeń projektowych oferowanych przez dział techniczny producenta systemów kotwienia. Wystarczy przesłać krótki opis ogrodzenia (wysokość, typ przęseł, długość linii, klasa betonu), a inżynierowie zaproponują konkretny zestaw łączników z kosztorysem i schematem rozmieszczenia.
