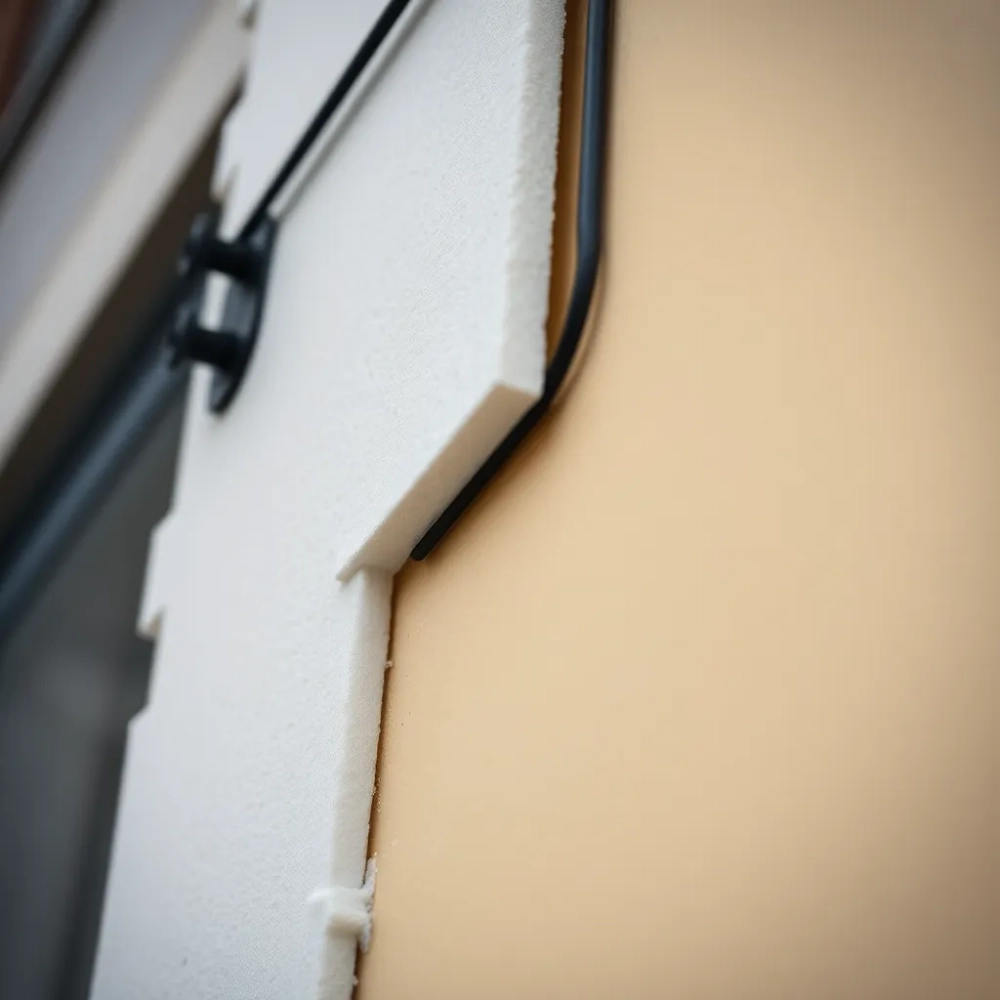

Montaż płyt PIR na elewacji krok po kroku: poradnik praktyka 2026

Ściana, która oddaje ciepło szybciej niż zdążysz je wyprodukować, to problem wielu polskich domów. Montaż płyt PIR na elewacji w systemie ETICS rozwiązuje go brutalnie skutecznie: lambda rzędu 0,023-0,025 W/mK oznacza, że przy tej samej izolacyjności co styropianu warstwa wychodzi niemal dwukrotnie cieńsza. Na ociepleniu ściany o powierzchni 120 m² zyskujesz w ten sposób około 1,2 m² dodatkowej przestrzeni użytkowej i obniżasz współczynnik U ściany poniżej 0,20 W/m²K, czego wymaga WT 2021. Każdy element układanki ma tu znaczenie, bo błąd w jednej warstwie zwykle wychodzi po sezonie grzewczym jako rachunek lub rysy na tynku.

• Architektura systemu ETICS: siedem warstw, które muszą ze sobą rozmawiać
• Przygotowanie podłoża i gruntowanie pod płyty PIR
• Klejenie płyt PIR do elewacji: metoda obwodowo-punktowa i grzebieniowa
• Warstwa zbrojąca i tynk na płytach PIR wykończenie elewacji

Architektura systemu ETICS: siedem warstw, które muszą ze sobą rozmawiać

System ETICS to inżynieria warstwowa, a nie zestaw pojedynczych produktów. Każda z siedmiu warstw pełni ściśle określoną funkcję fizyczną lub chemiczną, a jej parametr wynika z normy PN-EN 13499 i wytycznych EOTA ETAG 004.

Kluczowa jest kolejność: klej tworzy wiązanie chemiczne, łącznik przenosi obciążenia ssące wiatru, zaślepka zamyka metalowy trzpień przed mostkami termicznymi, siatka rozkłada naprężenia skurczowe, a tynk chroni całość przed UV i deszczem. Pominięcie którejkolwiek warstwy oznacza utratę gwarancji systemowej, nawet jeśli pozostałe działają poprawnie.

Płyta PIR vs EPS vs wełna mineralna porównanie, które zamyka dyskusję

PIR przegrywa ceną materiału, ale wygrywa logistyką: cieńsza płyta waży mniej, łatwiej wjeżdża na rusztowanie i zajmuje ułamek miejsca na placu. W budynkach z ograniczoną odległością od granicy działki albo wąskim prześwitem między oknem a ścianą szczytową ta różnica grubości ma znaczenie praktyczne, nie tylko teoretyczne.

Kiedy PIR nie zadziała

PIR nie stosuje się w strefach narażonych na temperatury powyżej 100°C przez dłuższy czas, więc przy kominach spalinowych bez przegrody ogniowej odpada. W budynkach drewnianych z elewacją wentylowaną, gdzie wymagana jest otwarta dyfuzja, lepsza będzie wełna. Na fasadach zabytkowych, gdzie każdy centymetr grubości zmienia geometrię gzymsów i detalu, warto rozważyć EPS ze względu na łatwość docinania łuków.

Przygotowanie podłoża i gruntowanie pod płyty PIR

Mur musi być nośny, suchy i równy. Brzmi banalnie, ale 70% późniejszych reklamacji zaczyna się właśnie tutaj, bo wykonawca wierzył w milimetr idealny gołym okiem, zamiast zmierzyć go łatą.

Diagnostyka w trzech krokach

Pierwszą czynnością jest próba ścieralności: przejedź dłonią po ścianie. Jeśli zostaje biały pył, mamy do czynienia z kredującym tynkiem cementowym, który trzeba zdrapać albo związać gruntem głęboko penetrującym. Drugi krok to test przyczepności: przyklej w kilku miejscach kostki styropianu 10×10 cm, odczekaj 72 godziny i spróbuj oderwać ręcznie. Zerwanie w obrębie muru oznacza katastrofę, oderwanie w obrębie kleju to dobry wynik, a oderwanie razem z kawałkiem tynku wapiennego każe skuć całą powierzchnię.

Trzeci test to pomiar geometrii łatą dwumetrową. Odchylenie do 5 mm/mb pozwala na metodę grzebieniową, do 10 mm jeszcze na obwodowo-punktową, powyżej trzeba miejscowo szpachlować lub skuwać. Bez tego płyty PIR będą „pływać" w warstwie kleju, a po sezonie zimowym pojawią się rysy odbite na tynku.

Gruntowanie dlaczego pomijasz je na własne ryzyko

Grunt nie jest ozdobnikiem. Wyrównuje chłonność podłoża, dzięki czemu klej nie oddaje wody zbyt szybko i ma czas związać krystalicznie. Na bloczku silikatowym czy betonie komórkowym bez gruntu klej zasycha w 15 minut, zamiast w 30, a wytrzymałość spada o połowę. Zużycie 0,2-0,3 kg/m² przy jednej warstwie gruntowania akrylowego rozwiązuje problem za kilkaset złotych na średni dom.

Uwaga: nie gruntuj tynków wapiennych bez uprzedniego zbadania warstwy. Stare elewacje często kryją pod sobą puste przestrzenie, które grunt tylko zamaskuje, ale nie wzmocni.

Profile startowe i ich rola

Listwa cokołowa z aluminium lub PVC to pierwsza linia porządkująca cały system. Wyznacza poziom, chroni krawędź płyty przed uszkodzeniami mechanicznymi i odcina kapilarnie podciąganie wody. Profile aluminiowe są trwalsze, ale tworzą mostk termiczny długości obwodu budynku. Profile PVC z wkładką stalową łączą sztywność z λ = 0,17 W/mK, co przy znikomym obwodzie daje pomijalną stratę.

Montaż odbywa się na kołki rozporowe co 30-40 cm, z zachowaniem 2-3 mm szczeliny dylatacyjnej między odcinkami. W narożnikach profile łączy się pod kątem 45 stopni, żeby uniknąć krzyżowania się płyt w narożniku. Bariery ppoż. w pasie międzykondygnacyjnym wymagają listwy z wkładem z wełny mineralnej klasy A1, co w projektach z ociepleniem powyżej 11 m jest wymagane przez §227 Rozporządzenia w sprawie warunków technicznych.

Klejenie płyt PIR do elewacji: metoda obwodowo-punktowa i grzebieniowa

Klej w systemie ETICS pracuje inaczej niż w klejeniu płytek. Nie wypełnia pustek, a jedynie mocuje płytę do podłoża i kompensuje nierówności do 10 mm. Każdy milimetr grubości warstwy kleju to milimetr strat ciepła, więc grubość powinna mieścić się w przedziale 5-15 mm.

Dwie metody, różne zastosowania

Metoda obwodowo-punktowa polega na nałożeniu pasa kleju szerokości 5-8 cm wzdłuż obwodu płyty i 3-6 placków o średnicy 10 cm w środku. Rozkład placków musi zapewnić pokrycie co najmniej 40% powierzchni, bo poniżej tej wartości siły ssące wiatru mogą wyrwać płytę w środku. Metoda grzebieniowa daje 100% kontaktu i sprawdza się na bloczkach silikatowych oraz betonie, gdzie podłoże jest równe jak stół.

Nakładanie kleju zaczynamy zawsze od dołu, od profilu startowego. Pierwszy rząd płyt opiera się na listwie, kolejne rzędy układamy na zasadzie „jeden na jednym", czyli z przesunięciem pionowych spoin o minimum 15 cm, unikając krzyżowania się styków. Każdą płytę dociskamy długą łatą, sprawdzając pion i płaszczyznę.

Narożniki, ościeża i typowe pułapki

W narożnikach budynku płyty układamy z przewiązaniem, czyli z wyciągniętym z jednej ściany „zębem" na drugą. Wiązanie typu T przy narożniku to błąd wykonawczy, który prowadzi do rysy skurczowej dokładnie w tej samej linii. Minimalne zachodzenie to 10 cm, optymalne 20 cm.

W ościeżach okiennych i drzwiowych obowiązują dwie żelazne reguły. Pierwsza: płyty w narożniku ościeży muszą być wycięte w kształcie litery L, nigdy jako prosty styk czterech płyt w jednym punkcie. Druga: zostawiamy minimum 100 mm od narożnika otworu, żeby siatka zbrojąca mogła być wywinięta pod kątem 90 stopni bez konieczności jej rozcinania w tym samym miejscu.

Pro tip od wykonawcy: w starym domu z murem mieszanym (cegła + pustaki) kładź klej zawsze obwodowo-punktowo, nawet jeśli łata wskazuje 3 mm. Każdy materiał inaczej pracuje termicznie i dodatkowy margines kleju wychłonie naprężenia.

Czas montażu i warunki atmosferyczne

Klej poliuretanowy w pistolecie utwardza się w 2-4 godziny, ale pełną wytrzymałość osiąga po 7 dniach. Klej cementowy wymaga 48 godzin w temperaturze 20°C i wilgotności względnej 60%. Montaż w pełnym słońcu przy 28°C to proszenie się o kłopoty: woda odparuje zbyt szybko i wiązanie krystaliczne zostanie przerwane. Podobnie deszcz w trakcie klejenia, który zmywa niezwiązany klej z krawędzi.

Łączniki mechaniczne i zaślepki CAPS w systemie ETICS

Łączniki mechaniczne to nie dodatek, a element przenoszący obciążenia ssące wiatru, które na narożnikach budynku sięgają 1,2 kPa. W Europie Środkowej, w strefie wiatrowej I (PN-EN 1991-1-4), przy budynku do 10 m wysokości potrzeba minimum 4 szt./m², w strefie II i III 6 szt./m², a powyżej 25 m nawet 8 szt./m².

Test wyrywania obowiązkowa próba przed startem

Na każdej ścianie wykonuje się próbę wyrywania 5 łączników próbnym urządzeniem hydraulicznym. Pomiar powinien wskazać opór ≥ 0,5 kN dla każdego punktu. Wynik poniżej 0,3 kN oznacza konieczność wydłużenia trzpienia, zwiększenia średnicy talerzyka lub rezygnacji z łączników na rzecz dodatkowej warstwy kleju. Wynik ujemny (łącznik wychodzi z muru bez oporu) każe przejść na kotwy wklejane chemicznie.

Schemat rozmieszczenia łączników

Talerzyk łącznika trafia w strefę kleju, nie w płytę. Najczęściej stosowany układ to litera W: trzy łączniki w środku płyty, dwa przy krawędziach. W narożnikach budynku zwiększa się gęstość o 1 szt./m², bo tam ssanie wiatru jest największe. Łączniki montuje się po 2-4 dniach od klejenia, kiedy klej osiągnie ≥ 60% wytrzymałości. Zbyt wczesne wiercenie powoduje wibracje, które osłabiają świeże wiązanie.

Zaślepki CAPS jak uniknąć efektu biedronki

Stalowy trzpień łącznika przebija płytę PIR na wskroś i samo jego przejście to mostk termiczny o punkcie λ ≈ 50 W/mK. Na jednym metrze kwadratowym elewacji powstaje wtedy od 4 do 8 takich punktowych przepustów cieplnych, które przy kamerze termowizyjnej wyglądają jak czarne kropki na tle szarych płyt. To właśnie „efekt biedronki", najczęstsza wizualna wpadka amatorskiego montażu.

Rozwiązanie to zaślepka CAPS lub TUBE z polistyrenu grafitowego o λ = 0,031 W/mK, wciskana w talerzyk łącznika przed nałożeniem warstwy zbrojącej. Termowizja po sezonie grzewczym pokazuje elewację jako jednorodne pole bez punktowych anomalii. Koszt zaślepek rzędu 0,80-1,20 PLN/szt. przy budynku 200 m² oznacza wydatek 640-960 PLN, czyli mniej niż 1% wartości izolacji, a różnica w bilansie cieplnym sięga 3-5%.

Kalkulator łączników szybki wzór

Liczba łączników = powierzchnia ściany × współczynnik strefy × współczynnik wysokości. Dla ściany 100 m², strefy wiatrowej II, budynku 12 m wysokości: 100 × 1,0 × 1,25 = 125 szt. + zapas 10% = 140 szt. W strefie narożników (pas 1 m od krawędzi) dodajemy 1 szt./m² dodatkowo.

Warstwa zbrojąca i tynk na płytach PIR wykończenie elewacji

Warstwa zbrojąca przenosi naprężenia termiczne i skurczowe, a siatka z włókna szklanego rozkłada je równomiernie po powierzchni. Bez tej warstwy tynk popęka w ciągu pierwszej zimy, a rysy przejdą w zawilgocenia i odspojenia.

Siatka i jej parametry

Siatka 145-160 g/m² z włókna szklanego E z apreturą akrylową to absolutne minimum. Tańsze siatki 110-130 g/m² używane w pseudo-ETICS pękają po 2-3 cyklach mróz-odwilż. Zakład min. 100 mm w poziomie i pionie, siatka wciskana w świeżą warstwę kleju, a nie nakładana na sucho i szpachlowana od góry, bo wtedy pod siatką zostają pęcherzyki powietrza.

Grubość warstwy zbrojącej min. 4 mm nad siatką, optymalnie 5-6 mm. Cieniutka warstwa 2-3 mm nie ochroni siatki przed UV, zanim tynk zostanie nałożony, a wtedy siatka traci wytrzymałość o 30% w ciągu 3 miesięcy. Każdy producent systemowy pisze to w aprobacie, ale praktyka pokazuje, że 2-3 mm pojawia się na co piątej budowie.

Gruntowanie po warstwie zbrojącej

Po 7 dniach schnięcia warstwy zbrojącej nakładamy grunt podtynkowy. Zużycie 0,2-0,3 kg/m², czas schnięcia 12-24 godziny. Grunt scala resztki pyłu, ujednolica chłonność i zwiększa przyczepność tynku. Na gładkich powierzchniach grunt kwarcowy z piaskiem daje lepszą przyczepność niż zwykły akrylowy.

Tynk cienkowarstwowy wybór i wykonanie

Tynk silikonowy to optymalny wybór na PIR: λ = 0,7 W/mK, paroprzepuszczalność V1, hydrofobowość utrzymująca się 8-10 lat. Tynk akrylowy ma wyższą odporność na uszkodzenia mechaniczne, ale niską paroprzepuszczalność, więc przy płytach PIR o strukturze zamkniętokomórkowej może powodować lokalne odspojenia. Tynk mineralny jest najtańszy, ale wymaga malowania farbą elewacyjną i jest mniej odporny na zabrudzenia.

Grubość ziarna 1,5 mm w strukturze baranek daje najczystszy wygląd, 2,0-3,0 mm maskuje drobne nierówności podłoża, ale zwiększa zużycie o 30-40%. Nakładanie pacą ze stali nierdzewnej ruchami kolistymi, zatarcie po 10-15 minutach pacą z plastiku. Przy zbyt wczesnym zatarciu mleczko cementowe wychodzi na powierzchnię, przy zbyt późnym nie da się uzyskać równej struktury.

Uwaga: świeżą elewację chronimy przez 72 godziny przed deszczem, mrozem i bezpośrednim słońcem. Rozpięta folia na rusztowaniu z wentylacją, bez styku z tynkiem, wystarczy. Brak ochrony w pierwszych dniach to przyczyna 80% przebarwień widocznych latem jako „duchy" łączeń.

Dojrzewanie i oddanie do użytkowania

Pełne utwardzenie tynku mineralnego to 28 dni, silikonowego 14 dni, akrylowego 7 dni. W tym czasie elewacja nie powinna być narażona na intensywny deszcz ani na mycie ciśnieniowe. Pierwsza mycie po 6 miesiącach, najlepiej miękką szczotką i wodą z neutralnym detergentem.

TOP 5 błędów, które kosztują Cię gwarancję

Pierwszy: rezygnacja z listwy startowej, płyty wchodzą pod poziom gruntu i kapilarnie podciągają wilgoć. Drugi: klejenie na placki bez pasa obwodowego, ssanie wiatru w środku płyty odspaja ją w ciągu 2 lat. Trzeci: łączniki bez zaślepek, termowizja wykazuje 8-10% strat. Czwarty: siatka zbrojąca naciągnięta na klej, a nie wciśnięta w klej, brak współpracy z podłożem. Piąty: brak dylatacji między płytami a ościeżami, rysy przy oknach po pierwszej zimie.

Uniknięcie tych pięciu punktów to w praktyce 95% sukcesu systemu. Pozostałe 5% to detale, które albo wynikają z błędów projektowych, albo z braku nadzoru autorskiego. Warto przy inwestycji powyżej 30 tys. PLN rozważyć kierownika budowy z uprawnieniami, nawet przy prywatnej budowie, bo polisa ubezpieczeniowa wymaga takiego dokumentu przy szkodach powyżej 20 tys. PLN.

ROI: kiedy płyty PIR się zwrócą

Dom 150 m² ścian, ogrzewanie gazowe, obecne U ściany = 0,45 W/m²K, docelowe U = 0,18 W/m²K. Roczna oszczędność na gazie w polskich warunkach klimatycznych wynosi około 1800-2400 PLN przy cenie gazu 0,35 PLN/kWh. Koszt inwestycji w system PIR ETICS z robocizną sięga 55-70 tys. PLN. Prosty zwrot: 25-30 lat. Na tle okresu użytkowania 35-50 lat PIR wygrywa z wełną mineralną, której koszt materiału jest zbliżony, ale czas montażu dłuższy.

Przy dofinansowaniu z programu „Czyste Powietrze" (do 66 tys. PLN dla domu jednorodzinnego) realny koszt spada o 40-50%, a zwrot skraca się do 12-15 lat. Dotacja wymaga audytu energetycznego i wykonania przez firmę z listy, ale w cenę materiałów wchodzi wtedy często także pompa ciepła albo fotowoltaika, co zmienia rachunek ekonomiczny całej inwestycji.

Mikroklimat FAQ pytania, które zadają praktycy

Czy PIR nadaje się na stary dom z murem mieszanym? Tak, po diagnostyce podłoża i gruntowaniu. Czy można montować w temperaturze bliskiej 0°C? Klej zimowy do -5°C, ale warstwa zbrojąca już nie. Czy potrzebny jest projekt? Przy powierzchni powyżej 100 m² albo w strefie konserwatorskiej tak. Czy tynk silikonowy żółknie? Nie, ale kurz w aglomeracjach osadza się szybciej niż na akrylu. Czy płyty można malować? Tak, farbą silikonową po 28 dniach, ale to ukrywa strukturę, więc lepiej wybrać tynk barwiony w masie.

Skorzystaj z kalkulatora grubości izolacji na portalu Krajowej Agencji Poszanowania Energii, żeby dobrać parametry do swojego klimatu i projektu domu. Wpisz dane ścian, piętro, lokalizację, a narzędzie wskaże minimalną grubość PIR dla spełnienia WT 2021 oraz zalecaną grubość z uwzględnieniem mostków termicznych.

Źródła: PN-EN 13499:2004 (płyty z EPS w ETICS), PN-EN 13165 (płyty PIR), EOTA ETAG 004 (wytyczne systemów ETICS), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (z późn. zm.), PN-EN 1991-1-4 (obciążenie wiatrem), program „Czyste Powietrze" (nfoig.gov.pl).
