Wsporniki solarne do blachodachówki jak zamocować panele PV bez spawania

Chcesz zamontować panele fotowoltaiczne na blasze modułowej, ale boisz się, że każda dziura w poszyciu to potencjalny przeciek, a spawane uchwyty skorośnieją po dwóch zimach? Trudno się dziwić. Polska ma jeden z najwyższych udziałów dachów krytych blachodachówką modułową w Europie Środkowej, a rynkowy boom na fotowoltaikę sprawił, że pojawiło się mnóstwo rozwiązań montażowych od zupełnie sensownych po takie, które w praktyce proszą się o kłopoty. Kluczem jest dobór wspornika wykonanego ze stali nierdzewnej A2 z wprasowaną podkładką EPDM, dopasowanego co do milimetra do konkretnego profilu blachy i jeśli zależy Ci na estetyce lakierowanego w tym samym kolorze RAL co dach. Poniżej znajdziesz konkretne liczby, porównania materiałowe i scenariusze montażowe, które pozwolą Ci podjąć decyzję świadomie, bez polegania na reklamowych obietnicach.

• Dlaczego stal A2 i podkładka EPDM wygrywają z ocynkiem
• Wsporniki PV do blachodachówki modułowej 350/20, 350/30, 320/35
• Dobór wspornika do profilu blachy i koloru RAL krótka checklista
• Montaż paneli na blachodachówce krok po kroku
• Zastosowania i scenariusze realizacji

Dlaczego stal A2 i podkładka EPDM wygrywają z ocynkiem

Wspornik solarny do blachodachówki pracuje w ekstremalnie agresywnym środowisku. Latem blacha nagrzewa się do 60-75°C, zimą spada poniżej -25°C, a do tego dochodzi kwaśny deszcz, osad z kominów i woda spływająca z miedzianych rynien. Stal ocynkowana ogniowo tworzy ochronną warstwę cynku, która średnio po 8-12 latach wykazuje pierwszą korozję w strefie mokrej. Stal nierdzewna A2 (gatunek 1.4301, tzw. „kwasoodporna" w klasyfikacji EN 10088) zawiera minimum 17% chromu i 8% niklu. Te dwa pierwiastki tworzą na powierzchni samonaprawiającą się warstwę tlenkową gdy ją zarysujesz, w obecności tlenu odbudowuje się w ciągu kilku sekund.

Kluczowa różnica dotyczy jednak samego montażu. Spawane uchwyty stalowe mają spoinę, w której struktura metalu uległa przemianie powstała strefa odpuszczona po wpływem ciepła spawania, z wyraźnym ziarnem grubym i wewnętrznymi naprężeniami. Tam korozja zaczyna się najszybciej, nawet jeśli na zewnątrz widać świeżą farbę. Wygięte wsporniki ze stali A2 w ogóle eliminują ten problem nie ma spoiny, nie ma obróbki cieplnej, nie ma miejsca, w którym materiał „pamięta" przegrzanie.

Podkładka EPDM (kauczuk etylenowo-propylenowo-dienowy) pełni podwójną funkcję. Po pierwsze, rozkłada siłę docisku z pojedynczego punktu na powierzchnię około 2,5-3 cm² dzięki temu blacha nie ugina się i nie traci sztywności przy montażu. Po drugie, mikro-uszczelnia połączenie śruba-blacha.

Liczby mówią jasno: oszczędność 8-12 zł na wsporniku oznacza konieczność wymiany całego systemu po 10-15 latach, czyli w środku żywotności samych paneli (25 lat gwarancji liniowej mocy).

Wsporniki PV do blachodachówki modułowej 350/20, 350/30, 320/35

Moduł blachodachówki to nic innego jak odległość między osiami kolejnych przetłoczeń, wyrażona w milimetrach. Wspornik solarne do blachodachówki musi powtarzać tę geometrię co do milimetra, bo w przeciwnym razie blacha odkształci się przy mocowaniu szyny. Najpopularniejsze profile w Polsce to 350/20 (wysokość tłoczenia 20 mm), 350/30 (30 mm) i 320/35 (35 mm dla blach płaskich).

Moduł 350/20 obsługuje blachodachówki takie jak Kron, Szafir, Rubin (Pruszyński) i większość modeli kompatybilnych o module 350 mm. Wspornik ma kształt litery „U" odwróconej z wewnętrznymi wypustkami, które wchodzą w dolinę fali blachy i blokują się o kolejny garb. To rozwiązanie nośne, nie punktowe obciążenie z panelu (26-28 kg/m² + balast śniegowy do 120 kg/m² w III strefie wg PN-EN 1991-1-3) przenoszone jest przez trzy lub cztery łapy na metr bieżący szyny.

Moduł 350/30 obejmuje profile o wyższym przetłoczeniu: Loara, Tigra, Szafir, Modus, Optima, Ren (Pruszyński) oraz Frigge (Ruukki). Tu wysokość fali 30 mm daje większą sztywność samej blachy i jednocześnie wymaga wspornika o odpowiednio głębszym profilu. Grubość blachy pod wspornik to w praktyce 0,5 mm standardowo, a instalatorzy pracujący z nowymi pokryciami spotykają blachę 0,55 mm.

Moduł 320/35 to przypadek skrajny współpracuje z Płaską Plus Pruszyński i pokryciami o module 320 mm. Wspornik musi mieć specyficzny rozstaw wypustek 320 mm i głębokość tłoczenia 35 mm, co wymaga innego wykroju blachy (3 mm) niż w popularniejszych 350/20 czy 350/30.

Ile wsporników na instalację 6,5 kWp?

Panele o mocy 410 Wp mają wymiary 1722 × 1134 mm i układa się je najczęściej w pionie. Instalacja 6,5 kWp to 16 paneli, najczęściej w konfiguracji 4 rzędy po 4 moduły. Każdy rząd wsporników obejmuje dwie szyny górną i dolną a na każdą szynę przypada jeden wspornik co 80-110 cm. Przy dachu 8 × 4 metry mówimy o 36-42 wspornikach łącznie. Wartość dodana: każdy wspornik to punkt przeniesienia obciążenia, więc ich gęstość determinuje sztywność całej konstrukcji przy wietrze (norma PN-EN 1991-1-4, strefa I i II w większości Polski).

Dobór wspornika do profilu blachy i koloru RAL krótka checklista

Wspornik modułowy musi zgadzać się z profilem w trzech wymiarach: rozstaw garbów (moduł), wysokość przetłoczenia i tolerancja kształtu. Nawet różnica 2 mm w module sprawia, że wypustka nie trafia w dolinę fali. Zanim zamówisz, zmierz rozstaw w pięciu losowych miejscach dachu i sprawdź wysokość tłoczenia suwmiarką to 5 minut, które oszczędzają dwie godziny reklamacji.

Krok po kroku co sprawdzić przed zakupem

1. Ustal producenta i dokładną nazwę profilu blachy informacja jest na fakturze od dekarza lub na etykiecie rolki. 2. Zmierz moduł i wysokość tłoczenia w kilku miejscach. 3. Sprawdź grubość blachy 0,5 mm to standard, ale producenci coraz częściej stosują 0,55 mm. 4. Dobierz wspornik o identycznym module, wyższy lub równy przetłoczeniu, wykonany ze stali A2 3 mm. 5. Zamów śruby A2 M8 z podkładką ząbkowaną (zapobiega samo-oskręcaniu przy drganiach wiatrowych). 6. Jeśli dach jest lakierowany, wybierz wersję wspornika w tym samym kolorze RAL.

Kolorystyka wsporników to nie kaprys. Standardowo dostępna jest wersja naturalna (goły metal) oraz osiem kolorów RAL najczęściej 7016 (antracyt), 8017 (brąz czekoladowy), 9005 (głęboka czerń), 6020 (zielony chrom), 3009 (czerwony tlenkowy), 8004 (miedź patynowana), 7035 (jasny szary) i 9010 (biały alpejski). Antracyt i brąz zaspokajają około 80% zamówień tyle samo dachów ma właśnie te odcienie.

Montaż paneli na blachodachówce krok po kroku

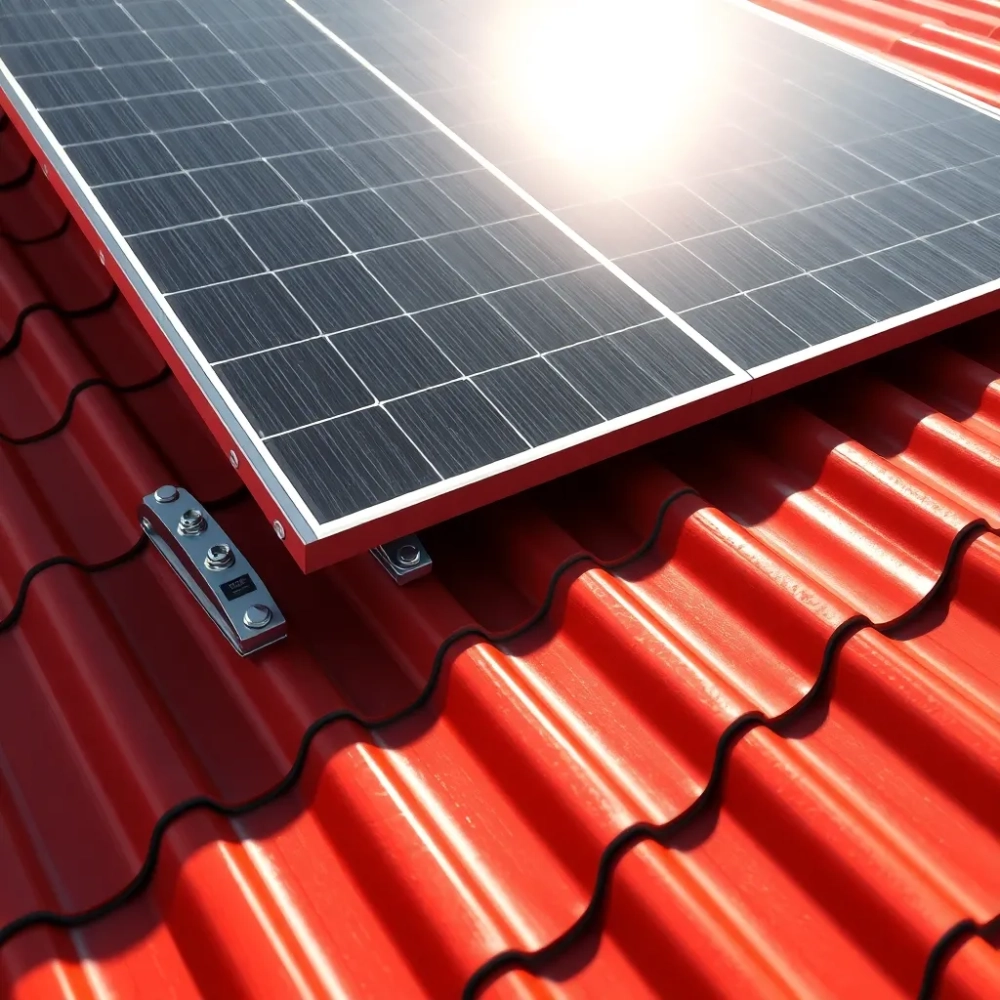

Prawidłowe mocowanie paneli fotowoltaicznych do blachodachówki wygląda zaskakująco prosto, pod warunkiem że masz dopasowany komplet elementów. Czas montażu 16-panelowej instalacji na gotowym dachu to około 5-7 godzin dla dwóch osób z odpowiednim osprzętem. Poniżej konkretna kolejność bez żadnych „spawamy na dachu" czy „wiercimy w kapinosie".

Wytyczenie i przygotowanie

Zacznij od wyznaczenia osi podłużnej pierwszego rzędu paneli. Na blachodachówce modułowej pracuje się najłatwiej, bo same przetłoczenia wyznaczają regularną siatkę. Zaznacz kredą lub cienkim markerem punkty, w których trafi wspornik. Pamiętaj o krawędziach dachu odstęp minimum 30 cm od okapu i 50 cm od kalenicy zmniejsza ryzyko poderwania panelu przez wiatr boczny.

Mocowanie wsporników do blachy

Każdy wspornik wsuwasz w dolinę fali i delikatnie dociskasz, aż wypustki wejdą w profil. Śruby M8 dokręcasz kluczem dynamometrycznym z momentem 18-22 Nm. Przekroczenie tej wartości deformuje blachę. Prawidłowo dokręcony wspornik nie da się obrócić ręką EPDM równomiernie przylega do podłoża bez widocznych szczelin.

Nigdy nie montuj wspornika spawanego na dachu. Spoina zawsze koroduje szybciej niż reszta elementu a naprawa oznacza zdejmowanie całego rzędu paneli. Wspornik wygięty ze stali A2 eliminuje ten problem u źródła.

Mocowanie szyny aluminiowej

Na wsporniki nałóż szynę 40 × 40 mm lub 50 × 40 mm (zależnie od producenta systemu PV). Szyna mocowana jest śrubą imbusową M8 z podkładką ząbkowaną. Kluczowe jest zachowanie prostoliniowości każde 2 mm odchyłu na metr szyny przekładają się na widoczne „schodki" przy panelach.

Montaż paneli i kontrola szczelności

Panele mocujesz klamrami końcowymi i pośrednimi. Po każdych 4 panelach sprawdź wizualnie przyleganie EPDM do blachy wokół wsporników brak szczelin, brak pęknięć. Po zakończeniu montażu wykonaj próbę wody z węża ogrodowego na dachu przez 15 minut w strefie wsporników żaden przeciek ani wilgoć na strychu nie jest dopuszczalny.

Kiedy NIE montować samodzielnie?

Instalacje powyżej 10 paneli wymagają projektu konstrukcyjnego podpisanego przez osobę z uprawnieniami to wymóg Prawa budowlanego (art. 61 ust. 1). Samodzielny montaż ma sens tylko przy małych instalacjach off-grid i dachach o nachyleniu do 30°, gdzie wejście na dach nie wymaga asekuracji alpinistycznej.

Zastosowania i scenariusze realizacji

Dom jednorodzinny z dachem dwuspadowym, 16 paneli 410 Wp, blachodachówka Kron 350/20 w RAL 7016. Instalacja 6,56 kWp. Wsporniki rozmieszczone co 90 cm w dwóch rzędach szyn, łącznie 38 sztuk. Czas realizacji: jeden dzień roboczy. Efekt: produkcja roczna 5800-6400 kWh w zależności od ekspozycji i zacienienia. To najczęstszy scenariusz w polskich warunkach.

Hala magazynowa 20 × 40 m z dachem jednospadowym 15°, blachodachówka Tigra 350/30 RAL 7035, instalacja 50 kWp (122 panele). Tu wsporników potrzeba już kilkaset rozmieszczenie co 100-110 cm daje optymalny stosunek sztywności do kosztu. Łączny koszt samych wsporników to około 12-14% wartości całej konstrukcji montażowej.

Budynek gospodarczy z dachem czterospadowym, instalacja 3,2 kWp na blachodachówce Modus 350/30. Mniejsza skala pozwala na wariant naturalny (goły metal) wspornika ekonomia wygrywa z estetyką, bo dach i tak nie jest frontowy.

Przy każdej realizacji zachowaj dokumentację: karta techniczna wspornika, partia stali, numer śruby. Po 5 latach możesz udowodnić producenta paneli, że konstrukcja była zgodna ze specyfikacją a to przekłada się na uznanie ewentualnych reklamacji.

Wspornik solarny do blachodachówki to element pozornie drobny, a decydujący o trwałości całej instalacji na lata. Stal A2, podkładka EPDM, dopasowanie modułu i koloru RAL, montaż śrubami A2 pięć warunków, które składają się na spokój na dachu. Jeśli planujesz mocowanie paneli fotowoltaicznych do blachodachówki, najpierw zmierz profil i ustal producenta pokrycia, potem dobierz wspornik co do milimetra, a na końcu zamów śruby w tym samym gatunku stali. Krótka wiadomość z informacją o modelu blachy i orientacyjnym metrażu wystarczy, by przygotować kompletną specyfikację wraz z rysunkami rozmieszczenia bez zobowiązań po Twojej stronie.

Źródła i normy: PN-EN 1991-1-3 (obciążenia śniegiem), PN-EN 1991-1-4 (obciążenia wiatrem), PN-EN ISO 9223 (korozyjność atmosferyczna), EN 10088 (gatunki stali nierdzewnej), Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.), katalogi techniczne blachodachówek Kron, Szafir, Modus, Optima, Ren (Pruszyński), informacje o profilach Loara, Tigra, Frigge (Ruukki) strony producentów: pruszynski.pl, ruukki.com.
