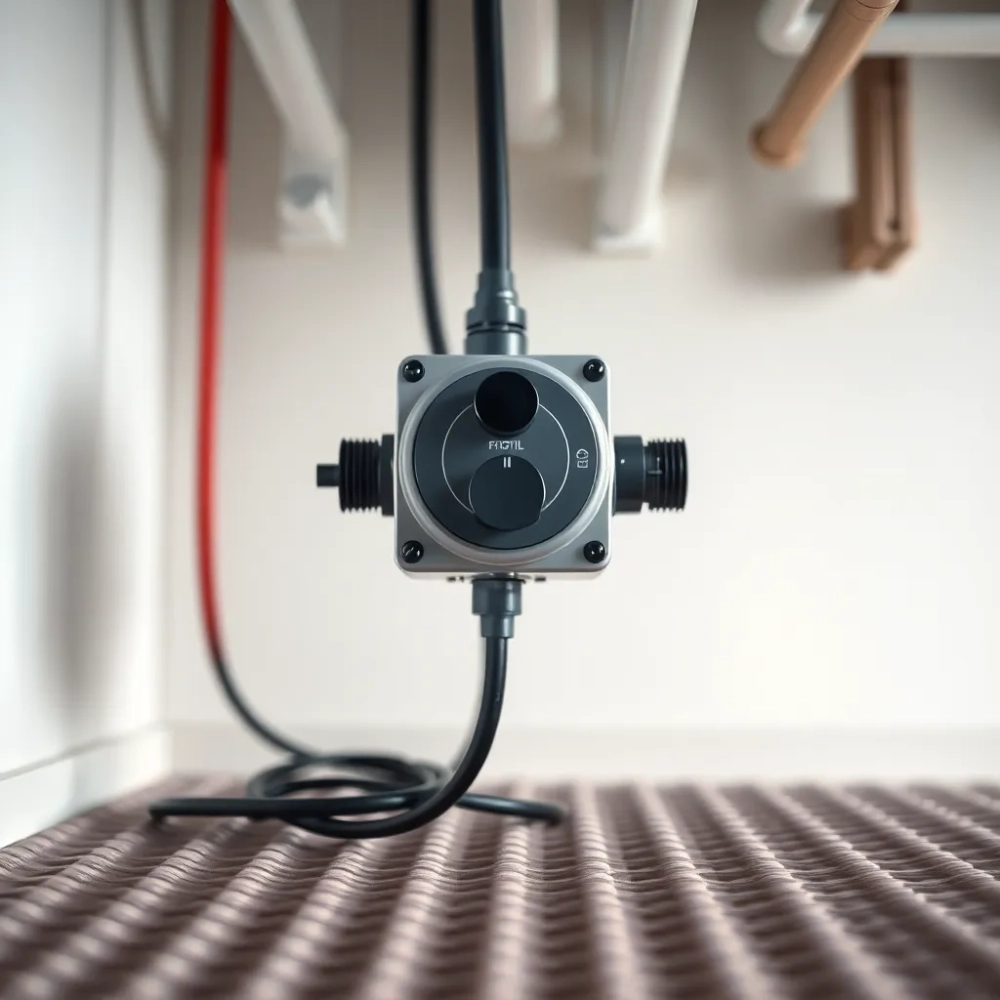

Mieszacz do podłogówki elektryczny – jak dobrać i podłączyć bez błędów

Stąpasz po podłodze, która raz grzeje przyjemnie, a po godzinie już parzy w stopy albo ledwo ciepła. Kaloryfery w jednym pokoju gorące, w drugim zimne. Rachunek za gaz rośnie, choć dom nie wydaje się bardziej komfortowy. W takich objawach prawie zawsze winny jest brak jednego, konkretnego elementu instalacji mieszacza do podłogówki z siłownikiem, który potrafi ustabilizować temperaturę wody i zrzucić z rachunku nawet kilkanaście procent. Poniżej dostajesz pełny, inżynierski przewodnik po doborze, montażu i konfiguracji takiego zestawu, bez lania wody i bez owijania w bawełnę.

• Mieszacz do podłogówki elektryczny co właściwie robi i dlaczego bez niego podłogówka męczy dom
• Mieszacz 3-drożowy czy 4-drogowy różnice, które decydują o komforcie
• Siłownik ARM 343 serce automatycznej regulacji
• Mieszacz do podłogówki elektryczny dobór średnicy i mocy w kilku krokach
• Montaż krok po kroku co zrobić, żeby zawór nie wrócił na gwarancji
• Konfiguracja ze sterownikiem schemat, który działa po wyjściu z puszki

Mieszacz do podłogówki elektryczny co właściwie robi i dlaczego bez niego podłogówka męczy dom

Mieszacz hydrauliczny to zawór, który pobiera gorącą wodę z kotła i miesza ją z chłodną wodą powrotną z obiegu podłogowego. Na wyjściu daje dokładnie taką temperaturę, jakiej wymaga posadzka, najczęściej 35-45°C. Bez niego kocioł musi pracować w trybie wysokotemperaturowym, a instalacja podłogowa i tak go „gasi" przez domieszkę na rozdzielaczu. Efekt? Kocioł zużywa więcej paliwa, a komfort i tak pozostaje nieprzewidywalny.

Zawór zamyka trzy problemy naraz. Stabilizuje temperaturę niezależnie od warunków pogodowych, ponieważ reguluje proporcję wody gorącej i powrotnej w sposób ciągły. Chroni kocioł przed korozją niskotemperaturową i szokiem termicznym, bo nie pozwala mu wejść w reżim, w którym para skrapla się na zimnych ściankach wymiennika. Obniża koszty, bo kocioł pracuje w punkcie swojej najwyższej sprawności w naszych realiach to oznacza od 12% do 20% rocznego zużycia paliwa mniej.

Siłownik to drugie serce zestawu. Obraca grzybek zaworu w odpowiedzi na sygnał ze sterownika zamyka, otwiera lub ustawia w pozycji pośredniej. Dzięki temu instalacja sama reaguje na spadek temperatury na zewnątrz albo na domknięcie termostatu w salonie. Tam, gdzie kiedyś trzeba było co kilka godzin pokręcić ręcznie pokrętłem, dziś zawór robi to sam, milimetr po milimetrze, przez całą dobę.

Kiedy naprawdę potrzebujesz mieszacza z siłownikiem

Podłogówka zasilana z kotła gazowego, węglowego, na pellet albo pompy ciepła to scenariusz numer jeden. Mieszacz jest obowiązkowy, gdy temperatura zasilania instalacji podłogowej różni się od temperatury zasilania obiegów grzejnikowych. Bez niego nie da się zachować warunków pracy kotła, a jednocześnie utrzymać posadzki w bezpiecznych 28-29°C na powierzchni.

Drugi scenariusz to modernizacja starej instalacji. Dołożenie zaworu do istniejącego kotła pozwala wpiąć podłogówkę bez wymiany źródła ciepła. Pod warunkiem, że kocioł ma wystarczającą rezerwę mocy i potrafi pracować w trybie niskotemperaturowym te wymagania opisuje PN-EN 303-5 dla kotłów na paliwo stałe oraz PN-EN 15502 dla kotłów gazowych.

Mieszacz 3-drożowy czy 4-drogowy różnice, które decydują o komforcie

Na rynku dominują dwa warianty. Trójdrożny łączy zasilanie z kotła i powrót z instalacji w jednym króćcu wyjściowym, a czwórdrożny rozdziela strumienie na dwa niezależne wyjścia jedno do podłogówki, drugie do obiegu grzejnikowego lub do kotła. Wybór wpływa nie tylko na cenę, ale też na temperaturę powrotu do źródła ciepła i na łatwość późniejszych modyfikacji.

Zawór trójdrożny jest prostszy i tańszy, ale wymaga dodatkowej pompy mieszającej. Czterodrożny integruje zawór i pompę w jednym korpusie, dzięki czemu hydraulika kotłowni pozostaje czytelna. W domach z jednym obiegiem podłogowym trójdrożny w zupełności wystarcza. W układach, gdzie obok podłogówki pracują grzejniki albo drugi obieg podłogowy o innej temperaturze, czterodrożny oszczędza czas i eliminuje dodatkowe zawory zwrotne.

Najczęstszy błąd, który widuje się w kotłowniach, to wstawienie zaworu 3-drożnego tam, gdzie obok podłogówki pracują grzejniki na wysoką temperaturę. Grzejniki w takim układzie albo dostają za zimną wodę i grzeją słabo, albo cały obieg grzejnikowy zaczyna destabilizować temperaturę podłogówki. W takim wypadku sięga się po zawór 4-drogowy albo dzieli hydraulikę na dwa niezależne obiegi z własnymi pompami.

Kiedy NIE stosować zaworu 3-drożnego

Trójdrożnego nie wstawia się, gdy temperatura powrotu do kotła musi być wyższa niż temperatura wychodząca z mieszacza. To ważne zwłaszcza przy kotłach na paliwo stałe, które potrzebują powrotu minimum 55-60°C, by nie korodować. Czterodrożny zapewnia taki powrót automatycznie, bo rozdziela strumienie w sposób ciągły.

Siłownik ARM 343 serce automatycznej regulacji

Siłownik to element, który większość osób pomija przy zakupie, a który decyduje o tym, jak precyzyjnie zawór reaguje na sygnał ze sterownika. ARM 343 to model z trzypunktowym sterowaniem, zasilany 230 V, z momentem obrotowym 6 Nm i czasie pełnego otwarcia 120 sekund. Na pierwszy rzut oka wygląda identycznie jak tańsze odpowiedniki, ale diabeł tkwi w szczegółach.

Tańsze siłowniki mają moment 4 Nm i czas 180 sekund. Efekt jest taki, że sterownik zdąży wysłać sygnał „zamknij", zanim siłownik zareaguje. W praktyce regulator waha się przy zadanej temperaturze, a w pomieszczeniach pojawia się efekt łagodnego falowania temperatury o 1-2°C. ARM 343 skraca czas reakcji o jedną trzecią, więc falowanie spada poniżej 0,5°C i jest ledwo wyczuwalne dla mieszkańców.

ARM 343 jest w pełni kompatybilny z zaworami ARV 384 i ARV 484 oraz ze sterownikami obsługującymi protokół 3-punktowy między innymi z regulatorami takimi jak AFRISO CosiTherm czy Salus Quantum. To ważne, bo wiele sterowników polowych wysyła sygnał PWM o zmiennym wypełnieniu, z którym tańsze siłowniki sobie nie radzą. ARM 343 akceptuje go bez dodatkowych przekaźników.

Dlaczego 3-punktowe sterowanie wciąż wygrywa

Sterowanie 0-10 V daje płynniejszą regulację, ale wymaga sterownika z wyjściem analogowym i osobnego okablowania. W typowym domu jednorodzinnym 3-punktowy sygnał biegnie po tym samym kablu co zasilanie 230 V, więc instalacja elektryczna pozostaje prosta. Dla inwestora indywidualnego to różnica między jedną godziną a pół dniem pracy elektryka.

Mieszacz do podłogówki elektryczny dobór średnicy i mocy w kilku krokach

Średnica zaworu to nie kwestia widzimisię, lecz hydrauliki. Zbyt mała średnica zmusza pompę do pracy przy wysokim oporze, zawór hałasuje i przegrzewa się. Zbyt duża średnica powoduje, że grzybek zaworu nie jest w stanie precyzyjnie domykać strumienia, więc regulacja temperatury staje się ociężała. Poniżej krótki schemat doboru, który sprawdza się w praktyce.

Krok 1: Moc instalacji i przepływ

Zacznij od sumy mocy cieplnej wszystkich obiegów podłogowych. Dom 120 m² z podłogówką o standardowej izolacji potrzebuje 6-8 kW mocy cieplnej. Jeśli masz pompę ciepła, moc dobierasz z jej karty zazwyczaj wystarcza 6 kW przy temperaturze projektowej -7°C na zewnątrz. Przepływ liczymy z proporcji 1 kW ≈ 0,86 l/min przy ΔT = 17°C. Przy 8 kW daje to ~6,9 l/min, czyli nominalnie 0,41 m³/h.

Krok 2: Dobór średnicy

Wartość Kv zaworu musi być o 20-30% wyższa niż obliczony przepływ. W tabeli poniżej najczęściej spotykane warianty.

Krok 3: Weryfikacja po stronie kotła

Sprawdź minimalny przepływ przez kocioł. Większość nowoczesnych kotłów gazowych wymaga przepływu minimum 0,5-1,0 m³/h. Jeśli obieg podłogowy zamyka się w pełni latem, instalacja hydrauliczna powinna mieć zawór bypassu albo pompę z regulacją obrotów, która zapewni minimalny przepływ przez wymiennik.

Dla domu 120 m² z podłogówką i jednym obiegiem grzejnikowym najczęściej wybiera się zestaw DN25 z zaworem 4-drożnym i siłownikiem ARM 343. To najbardziej uniwersalny wariant w polskich realiach budowlanych.

Montaż krok po kroku co zrobić, żeby zawór nie wrócił na gwarancji

Montaż zaworu mieszającego warto zlecić instalatorowi z uprawnieniami SEP, ale wiedzieć, co ma zrobić, bo 80% problemów na etapie uruchomienia wynika z prostych błędów montażowych. Poniższa checklista obejmuje zarówno stronę hydrauliczną, jak i elektryczną.

Strona hydrauliczna

• Dobór miejsca w kotłowni minimum 30 cm wolnej przestrzeni wokół korpusu, żeby można było wymienić siłownik bez spuszczania wody.
• Filtr siatkowy na powrocie do zaworu zanieczyszczenia z instalacji podłogowej potrafią zarysować grzybek w ciągu kilku tygodni.
• Zawory odcinające po obu stronach zaworu bez nich wymiana uszczelnień oznacza spuszczanie całej instalacji.
• Montaż zgodnie z kierunkami przepływu oznaczonymi strzałkami na korpusie odwrócenie strumienia skutkuje brakiem regulacji i głośną pracą.
• Próba ciśnieniowa 1,5× ciśnienia roboczego przez 60 minut normy PN-EN 12668 to wymagają.

Strona elektryczna

• Zasilanie siłownika z osobnego obwodu 230 V zabezpieczonego wyłącznikiem nadprądowym B10A.
• Sterowanie sygnałem 3-punktowym ze sterownika przewód trzyżyłowy min. 3×0,75 mm², prowadzony w oddzielnej trasie od kabli siłowych.
• Czujnik temperatury zasilania montaż na rurze za zaworem, w osi rury, z pastą termoprzewodzącą to gwarantuje wiarygodny odczyt.
• Uziemienie siłownika zgodnie z PN-HD 60364 klasa ochrony II wymaga podłączenia przewodu ochronnego.

Trzy błędy montażowe, które wracają jak bumerang: brak filtra siatkowego, montaż czujnika na rurze bez pasty termoprzewodzącej i prowadzenie kabla sygnałowego w jednym peszelu z kablem zasilającym pompę. Każdy z nich osobno potrafi zepsuć nawet najlepszy zestaw zawór + siłownik.

Konfiguracja ze sterownikiem schemat, który działa po wyjściu z puszki

Schemat podłączenia jest prosty w teorii, ale diabeł tkwi w kolejności przewodów i w ustawieniach parametrów regulatora. Poniżej schemat blokowy i trzy najczęściej spotykane kombinacje sterowników.

Schemat blokowy

Sterownik odczytuje temperaturę zewnętrzną (czujnik pogodowy), temperaturę wewnętrzną (termostat pokojowy) i temperaturę zasilania za zaworem (czujnik na rurze). Na tej podstawie oblicza korektę czy podłogówka ma grzać mocniej, czy słabiej. Sygnał 230 V z wyjścia sterownika biegnie do siłownika, który obraca grzybek zaworu o odpowiednią liczbę stopni. Wszystko odbywa się w pełli zamkniętej, z korektą co 10-30 sekund.

Kompatybilne sterowniki

AFRISO CosiTherm, Salus Quantum oraz sterowniki serii Tech Sterowniki iT600 współpracują z ARM 343 bez dodatkowych przekaźników. Każdy z nich wymaga ustawienia typu siłownika na „3-punktowy z czasem 120 s" w menu serwisowym. Pominięcie tego ustawienia powoduje, że sterownik wysyła sygnał w zbyt krótkich impulsach, a zawór nie zdąży fizycznie się przekręcić.

Ustawienia, które naprawdę mają znaczenie

Krzywa grzewcza czyli zależność temperatury zasilania od temperatury zewnętrznej powinna zaczynać się od 30°C przy +20°C na zewnątrz i kończyć na 45-50°C przy -15°C. To zakres bezpieczny dla posadzki i wystarczający dla komfortu w typowym domu. Drugi istotny parametr to czas integracji wartość 60 sekund sprawdza się przy podłogówce, bo eliminuje gwałtowne reakcje na chwilowe wahania temperatury.

Mieszacz do podłogówki elektryczny w praktyce oznacza zawsze zestaw: zawór 3- lub 4-drożny, siłownik 3-punktowy, sterownik pogodowy i czujnik temperatury zasilania. Najbardziej uniwersalnym wariantem dla domu 100-150 m² pozostaje zawór DN25 czterodrożny z siłownikiem ARM 343. Mniejsze instalacje radzą sobie na DN20, a duże kotłownie wielorodzinne wymagają DN32 i zaworu z regulacją elektroniczną.

Kluczowe decyzje to nie cena samego zaworu, lecz zgodność średnicy z mocą, kompatybilność siłownika ze sterownikiem i poprawność montażu hydraulicznego. Jeśli te trzy elementy się zgadzają, instalacja podłogowa potrafi działać bezawaryjnie przez 15-20 lat i w tym czasie zwrócić się w kosztach ogrzewania kilkakrotnie.

Jeśli planujesz modernizację istniejącej kotłowni albo projekt nowej instalacji podłogowej, zacznij od obliczenia mocy cieplnej i przepływu, dobierz średnicę zaworu z tabeli powyżej, a dobór modelu zostaw na bazie kompatybilności ze sterownikiem, który już masz lub który planujesz kupić. Taka kolejność oszczędza godziny przestawiania elementów składowych.

Źródła i normy

• PN-EN 303-5 Kotły grzewcze na paliwa stałe wymagania i badania
• PN-EN 15502 Kotły grzewcze gazowe wymagania ogólne
• PN-EN 12668 Instalacje ogrzewcze w budynkach metody obliczania
• PN-HD 60364 Instalacje elektryczne niskiego napięcia
• Dane techniczne zaworów i siłowników ARV 384, ARV 484 oraz ARM 343 z katalogu producenta
