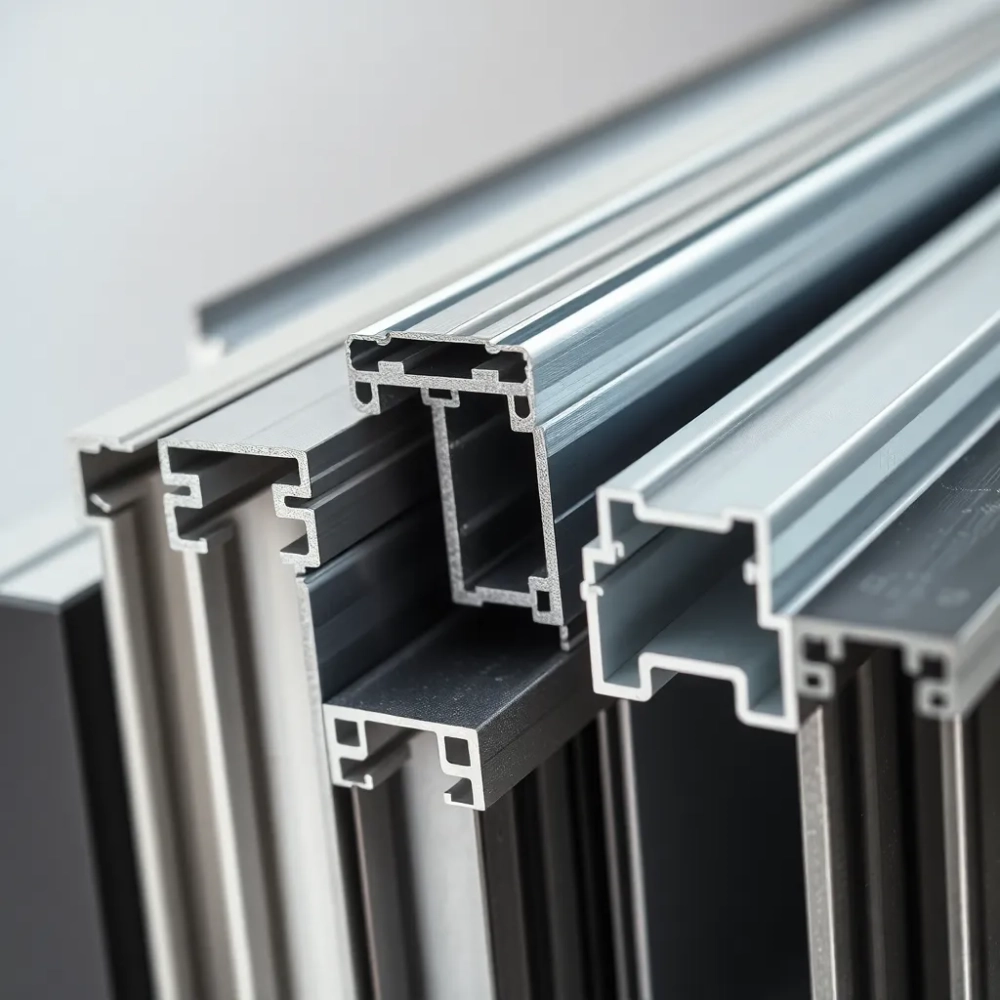

Listwy do Paneli Fotowoltaicznych 2025: Wybór i Montaż

W sercu każdej efektywnej instalacji fotowoltaicznej leży niepozorny, ale kluczowy element – listwa do paneli fotowoltaicznych. Z pozoru zwykłe profile, te listwy do paneli fotowoltaicznych stanowią kręgosłup systemu, gwarantując stabilność, bezpieczeństwo i optymalne działanie. Krótko mówiąc, są one odpowiedzialne za prawidłowe i trwałe zamocowanie paneli, chroniąc je przed wiatrem, śniegiem i innymi siłami natury. Ich wybór i prawidłowy montaż to podstawa długowieczności całej inwestycji w zieloną energię.

• Aluminiowe, Stalowe czy Ocynkowane – Które Listwy Wybrać?
• Montaż Listew do Paneli Fotowoltaicznych: Praktyczne Wskazówki
• Listwy Pomostowe w Instalacjach Fotowoltaicznych – Kiedy są Niezbędne?
• Odporność na Korozję: Listwy Kwasoodporne w Fotowoltaice
• Q&A

Kiedy zagłębiają się Państwo w świat fotowoltaiki, szybko okazuje się, że pozornie proste komponenty, takie jak listwy, mają swoje złożoności. Analizując dane z różnych rynków i warunków klimatycznych, wyraźnie widać, że inwestorzy, którzy skupiają się na jakości listew montażowych, rzadziej zgłaszają problemy z instalacjami. Poniżej przedstawiamy zestawienie, które może posłużyć jako punkt odniesienia do analizy decyzji inwestycyjnych i ich długoterminowych konsekwencji.

Powyższe dane wyraźnie pokazują, że wybór materiału listew jest wypadkową czynników ekonomicznych, środowiskowych i oczekiwanej długowieczności. Różnice w cenach i parametrach nie są przypadkowe; odzwierciedlają one zdolność materiału do przetrwania w trudnych warunkach zewnętrznych przez dziesięciolecia. Inwestycja w materiały o wyższej jakości często przekłada się na niższe koszty utrzymania i dłuższą bezawaryjną pracę systemu.

Aluminiowe, Stalowe czy Ocynkowane – Które Listwy Wybrać?

Wybór odpowiedniego materiału na listwy do paneli fotowoltaicznych to decyzja, która rzutuje na całą inwestycję. Nie ma tu jednej, uniwersalnej odpowiedzi, a rynek oferuje trzy dominujące opcje: aluminium, stal ocynkowana i stal nierdzewna (kwasoodporna). Każda z nich ma swoje unikalne cechy, predyspozycje i, co równie ważne, ograniczenia.

Zobacz także: Fotowoltaika 50 kW: ile paneli potrzeba w 2025?

Profile aluminiowe to prawdziwy król w świecie instalacji fotowoltaicznych, zwłaszcza tych dachowych. Lekkość materiału w połączeniu z jego niezwykłą odpornością na korozję, zwłaszcza w kontekście utleniania, czyni aluminium faworytem. Nie zapominajmy, że waga ma znaczenie – mniejsza masa konstrukcji oznacza mniejsze obciążenie dla dachu, co jest kluczowe w wielu projektach. Są one również estetyczne i łatwe w obróbce, co przekłada się na szybkość i precyzję montażu.

Z drugiej strony mamy stal ocynkowaną, która przez lata budowała swoją reputację jako solidna i ekonomiczna alternatywa. Warstwa cynku stanowi barierę ochronną, która skutecznie zabezpiecza stal przed rdzą, choć jej odporność jest niższa niż aluminium w niektórych agresywnych środowiskach. Jest to często wybór w większych instalacjach naziemnych, gdzie niższa cena za metr bieżący może znacząco obniżyć koszty projektu. Należy jednak pamiętać, że wszelkie uszkodzenia warstwy ocynku mogą prowadzić do lokalnej korozji.

Wreszcie, dla najbardziej wymagających warunków, na scenę wkracza stal nierdzewna, często określana mianem kwasoodpornej. Jeżeli Twoja instalacja ma stanąć w strefie nadmorskiej, w pobliżu przemysłowych zakładów chemicznych, gdzie atmosfera jest przesiąknięta solą lub innymi agresywnymi substancjami, stal nierdzewna jest praktycznie jedynym rozsądnym wyborem. Jej początkowy koszt jest najwyższy, ale długowieczność i bezobsługowość w ekstremalnych warunkach są nie do przecenienia. Wytrzymałość na korozję tej klasy materiałów jest bezkonkurencyjna.

Zobacz także: Fotowoltaika 8 kW: Ile paneli potrzebujesz w 2025?

Co do konkretnych parametrów, typowe profile aluminiowe do systemów fotowoltaicznych mają przekrój 40x40 mm lub 40x60 mm, z grubością ścianki około 2-3 mm, zapewniając sztywność przy minimalnej wadze. Stal ocynkowana, aby osiągnąć porównywalną sztywność, potrzebuje nieco większych przekrojów, np. 50x50 mm i grubszych ścianek, zazwyczaj 3-4 mm. Listwy ze stali nierdzewnej, ze względu na swoją wytrzymałość, mogą mieć nieco mniejsze przekroje przy zachowaniu podobnych parametrów wytrzymałościowych. Średnia cena za metr bieżący dla listew aluminiowych to około 5-8 EUR, dla ocynkowanych 3-6 EUR, a dla kwasoodpornych 8-15 EUR. To oczywiście wartości uśrednione, zależne od dostawcy i wolumenu zamówienia.

Koniec końców, decydując się na konkretny materiał, warto rozważyć lokalizację instalacji, przewidywane obciążenia śniegiem i wiatrem, a także długoterminowe cele. Czasem lepiej zainwestować trochę więcej na początku, aby uniknąć kosztownych napraw w przyszłości. Pamiętajmy, że te listwy do paneli fotowoltaicznych mają przetrwać co najmniej 25 lat, a przez ten czas mogą zmierzyć się z naprawdę nieprzyjaznymi warunkami atmosferycznymi.

Montaż Listew do Paneli Fotowoltaicznych: Praktyczne Wskazówki

Prawidłowy montaż listew do paneli fotowoltaicznych to podstawa bezpieczeństwa i efektywności całej instalacji. Nie wystarczy wybrać odpowiedni materiał – kluczowe jest fachowe i precyzyjne wykonanie prac. Wielu drobnych błędów można uniknąć, przestrzegając kilku podstawowych zasad, które gwarantują trwałość i bezawaryjność na długie lata. Wyobraź sobie, że cały Twój system fotowoltaiczny jest domem, a listwy to jego fundamenty; muszą być solidne i prawidłowo postawione.

Przede wszystkim, przygotowanie powierzchni jest absolutnie krytyczne. Niezależnie od tego, czy montujesz system na dachu, czy na gruncie, upewnij się, że powierzchnia jest czysta, stabilna i pozbawiona wszelkich nierówności, które mogłyby utrudniać prawidłowe ułożenie profili. Na dachu oznacza to często usunięcie luźnych dachówek, wzmocnienie krokwi lub stworzenie dodatkowej konstrukcji wsporczej. Każdy system wymaga indywidualnego podejścia i dokładnych pomiarów.

Drugi, niezwykle ważny aspekt to prawidłowe rozmieszczenie listew. Zazwyczaj moduły fotowoltaiczne mocuje się na dwóch równoległych listwach, a odstępy między nimi muszą być precyzyjnie dopasowane do wymiarów paneli. Typowo, standardowy panel o wymiarach 1700x1000 mm wymaga listew rozstawionych w osiach około 1200-1400 mm, co pozwala na zamocowanie go w około 1/4 i 3/4 długości. Taki rozkład minimalizuje naprężenia i ryzyko uszkodzenia modułu, szczególnie podczas silnych wiatrów. Zawsze kieruj się wytycznymi producenta paneli.

Kolejnym etapem jest mocowanie listew do podłoża. Na dachu skośnym stosuje się zazwyczaj specjalne haki dachowe, które wsuwa się pod dachówkę i mocuje do krokwi za pomocą wkrętów ciesielskich. Należy tu zwrócić uwagę na szczelność, stosując uszczelnienia dekarskie. Na dachach płaskich używa się zazwyczaj systemów balastowych lub specjalnych ram, które mocuje się do konstrukcji dachu. Każde mocowanie musi być stabilne i odporne na siły ssące wiatru, które w ekstremalnych przypadkach mogą wynosić nawet do kilku kiloniutonów na metr kwadratowy powierzchni modułu. Obciążenie wiatrem to często niedoceniany wróg, ale odpowiedni rozstaw i mocowanie listew do paneli fotowoltaicznych to pierwsza linia obrony.

Co do samego mocowania paneli do listew, wykorzystuje się do tego specjalne klemy: końcowe (zewnętrzne) i środkowe (łączące panele ze sobą). Ważne jest, aby były one odpowiednio dokręcone, ale bez nadmiernej siły, która mogłaby uszkodzić ramę modułu. Typowy moment dokręcania to 10-15 Nm, ale zawsze należy sprawdzić specyfikację producenta. Klemy powinny być wykonane z aluminium lub stali nierdzewnej, aby zapewnić trwałość połączenia. Pamiętaj, że każdy centymetr ma znaczenie; nawet niewielkie odchylenie od poziomu może wpływać na estetykę, a co ważniejsze, na odprowadzanie wody deszczowej i samoczyszczenie się paneli.

Przykładowe dane montażowe dla dachu o nachyleniu 30 stopni w strefie wiatrowej I: rozstaw krokwi 80 cm. Należy zamocować haki dachowe co 80 cm (każda krokwia), a następnie na tych hakach zamocować profile aluminiowe. Jeśli stosuje się profile o długości 4 metrów, zazwyczaj 3-4 haki na profil wystarczają do stabilnego zamocowania. W przypadku mocowania 10 paneli o szerokości 1 metra w jednym rzędzie, potrzebujemy 20 metrów bieżących listew (dwie linie po 10 metrów każda). Koszt haków dachowych to około 5-10 EUR za sztukę, natomiast klemy około 1-2 EUR za sztukę. Całkowity koszt materiałów montażowych stanowi zazwyczaj około 10-15% ceny całej instalacji.

Listwy Pomostowe w Instalacjach Fotowoltaicznych – Kiedy są Niezbędne?

Większość instalacji fotowoltaicznych na dachu opiera się na prostym układzie: moduły na dwóch równoległych listwach montażowych. Jednakże, istnieją sytuacje, gdzie potrzebne jest bardziej zaawansowane rozwiązanie, a wtedy na scenę wchodzą listwy pomostowe. Te specjalistyczne elementy konstrukcyjne, znane również jako szyny łączące, mostki lub poprzeczki, stają się niezastąpione w przypadku niestandardowych układów paneli, dużych rozpiętości lub potrzeby wzmocnienia konstrukcji nośnej. Pomyśl o nich jak o dodatkowych mostach łączących drogi, które w innym wypadku nie mogłyby się połączyć.

Kiedy więc faktycznie są niezbędne? Po pierwsze, w przypadku rozłożonych systemów na dachach, gdzie nie ma możliwości bezpośredniego montażu długich profili na krokwiach. Może to być spowodowane nieregularnym rozstawem krokwi, przeszkodami architektonicznymi (np. kominy, okna dachowe) lub po prostu specyfiką konstrukcji dachu. W takiej sytuacji listwy pomostowe umożliwiają połączenie krótszych odcinków głównych listew nośnych, tworząc ciągłą i stabilną płaszczyznę pod panele. Dzięki nim, instalator może obejść przeszkody bez utraty stabilności systemu.

Po drugie, listwy pomostowe są kluczowe w instalacjach zintegrowanych z dachem (BIPV) lub na specjalnych konstrukcjach, gdzie moduły stanowią element zadaszenia. W takich projektach moduły mogą być większe, cięższe lub wymagać dodatkowego wsparcia w miejscach połączeń. Listwy pomostowe służą wtedy jako dodatkowe punkty podparcia, równomiernie rozkładając ciężar i naprężenia. Stanowią one rodzaj "drugiej linii obrony" przed odkształceniami czy uszkodzeniami.

Trzeci scenariusz, to ekstremalne warunki atmosferyczne, zwłaszcza silne obciążenia śniegiem. W regionach o dużych opadach śniegu, waga nagromadzonego śniegu może przekraczać nominalne obciążenie punktowe na panelu. Dodatkowe listwy pomostowe rozmieszczone poprzecznie do głównych profili, pod miejscami narażonymi na większe naciski, znacznie zwiększają odporność całej konstrukcji na ugięcia i potencjalne uszkodzenia. Można to porównać do budowy dodatkowych podpór mostu, który musi wytrzymać niespotykanie duży ruch.

Przykładowo, jeśli masz moduły o długości 2 metry i musisz rozmieścić je na dachu z kominem pośrodku. Zamiast ciąć główną listwę i tracić stabilność, możesz użyć dwóch krótszych profili głównych po obu stronach komina i połączyć je listwą pomostową przechodzącą ponad przeszkodą. Koszt listwy pomostowej jest zmienny, ale zazwyczaj jest to około 10-20% wyższa cena za metr bieżący niż standardowej listwy, ze względu na specyficzne kształtowanie i często konieczność użycia specjalistycznych łączników. Typowa długość listwy pomostowej to 1-2 metry, a ich montaż wymaga precyzyjnego pozycjonowania i solidnego mocowania do głównych profili za pomocą dedykowanych śrub i nakrętek w rowku teowym.

Warto zawsze konsultować z producentem systemu montażowego, czy w danym projekcie nie jest konieczne zastosowanie dodatkowych wzmocnień lub rozwiązań z listwami pomostowymi. Ich użycie często wymaga indywidualnej analizy statycznej, co jest standardem w profesjonalnym projektowaniu instalacji fotowoltaicznych. Nie ryzykuj – bezpieczeństwo i stabilność konstrukcji są najważniejsze.

Odporność na Korozję: Listwy Kwasoodporne w Fotowoltaice

Wybierając listwy do paneli fotowoltaicznych, aspekt odporności na korozję często schodzi na dalszy plan, ustępując miejsca cenie. To błąd, który może okazać się niezwykle kosztowny w długim horyzoncie czasowym. Korozja to podstępny wróg każdej metalowej konstrukcji, a w przypadku systemów fotowoltaicznych, które muszą funkcjonować bez zarzutu przez dziesięciolecia, jej znaczenie jest nie do przecenienia. To jak choroba, która zjada system od środka, powoli, lecz nieubłaganie.

Dlaczego odporność na korozję jest tak ważna? Profile montażowe są narażone na ciągłe działanie czynników atmosferycznych: deszczu, śniegu, lodu, promieniowania UV, a także chemicznych zanieczyszczeń w powietrzu. Szczególnie agresywne środowiska to te nadmorskie, gdzie słona mgła przyspiesza procesy korozyjne, oraz tereny przemysłowe, gdzie w powietrzu mogą unosić się związki siarki, chloru czy azotu. W takich warunkach, zwykła stal ocynkowana może nie sprostać zadaniu na dłuższą metę, a jej powłoka ochronna z czasem ulegnie degradacji. Gdy cynk się "zużyje", zaczyna się typowe rdzewienie, osłabiając całą konstrukcję.

Dlatego w tych szczególnie wymagających miejscach, bezwzględnie zalecane jest stosowanie listew kwasoodpornych, czyli wykonanych ze stali nierdzewnej, najczęściej gatunków AISI 304 (1.4301) lub AISI 316 (1.4401). Stal nierdzewna, dzięki zawartości chromu (minimum 10,5%), tworzy na swojej powierzchni pasywną warstwę tlenku chromu, która jest niezwykle odporna na korozję, nawet w obecności agresywnych środków chemicznych. Gatunek 316 zawiera dodatkowo molibden, co jeszcze bardziej zwiększa jej odporność na korozję wżerową i szczelinową, typową dla środowisk bogatych w chlorki, czyli idealny wybór na wybrzeże.

Inwestycja w listwy kwasoodporne to z jednej strony wyższy koszt początkowy – często dwu-, a nawet trzykrotnie wyższy niż listwy aluminiowe czy ocynkowane. Metr bieżący listwy kwasoodpornej może kosztować od 8 do nawet 20 EUR, w zależności od przekroju i gatunku stali. Jednakże, ta cena przekłada się na praktycznie bezobsługową żywotność konstrukcji przez co najmniej 30 lat, często znacznie dłużej, bez ryzyka osłabienia. Wyobraź sobie spokój ducha, wiedząc, że konstrukcja, na której opierają się Twoje cenne panele, nie ulegnie degradacji z powodu rdzy. To jak wybór niezniszczalnego materiału do budowy mostu nad burzliwą rzeką.

Co więcej, listwy kwasoodporne doskonale sprawdzają się w połączeniu z innymi elementami systemu montażowego. Klemy, śruby i inne akcesoria również powinny być wykonane ze stali nierdzewnej, aby uniknąć zjawiska korozji galwanicznej, która może wystąpić, gdy różne metale są ze sobą w kontakcie w obecności elektrolitu (np. wody deszczowej). To klucz do integralności całego systemu. W skrócie, dla długotrwałej, bezproblemowej pracy instalacji w trudnych warunkach, listwy kwasoodporne to jedyny, rozsądny wybór, który opłaci się wielokrotnie.
