Listwa rozdzielacza podłogówki – jak działa i co daje w 2026?

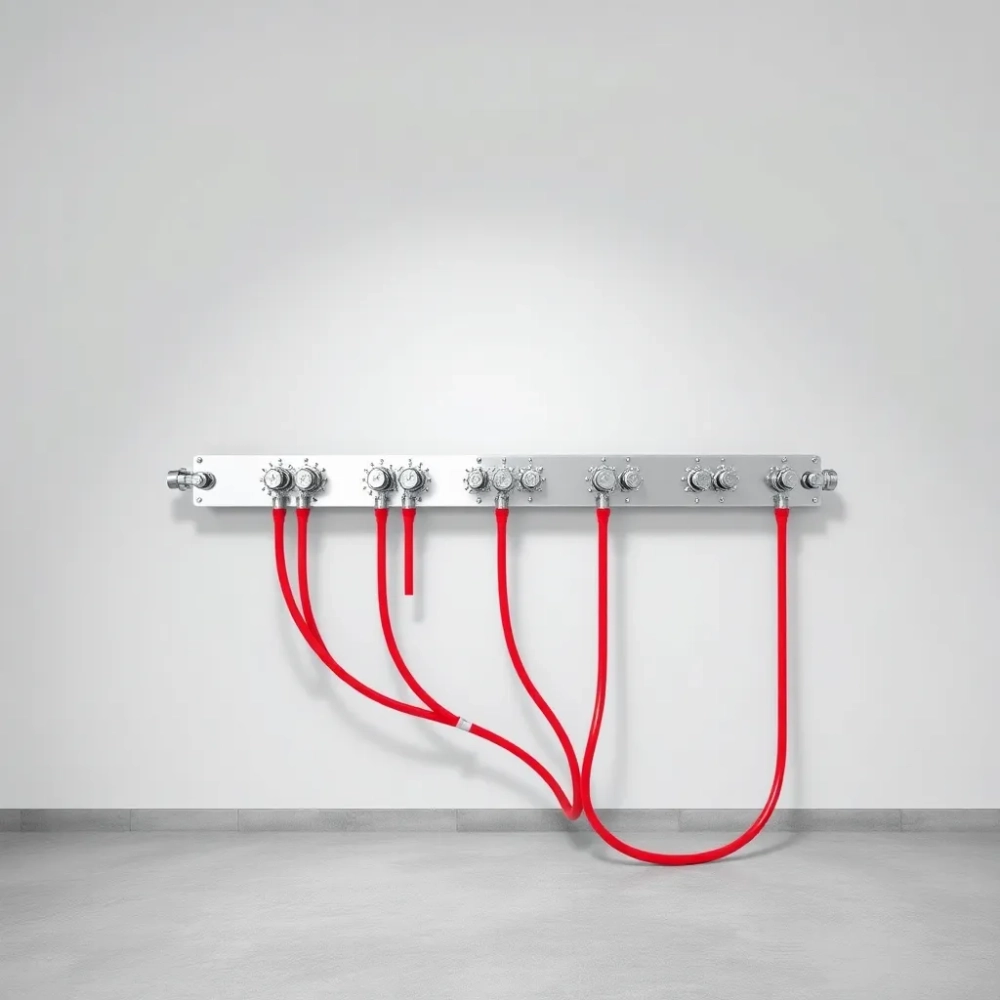

Listwa rozdzielacza podłogówki to niewielkie, ale newralgiczne ogniwo całego systemu grzewczego. Bez niej nawet najlepiej ułożona pętla wodna grzeje chaotycznie, a rachunki rosną mimo niższej temperatury zasilania. Sprawdź, co dokładnie robi listwa centralna, jak wygląda jej schemat podłączenia i czego absolutnie nie wolno pominąć przy montażu regulatora i siłowników termoelektrycznych. W tekście znajdziesz konkretne listy elementów, kolejność kroków, najczęstsze błędy oraz tabele z danymi technicznymi i szacunkowym kosztem sterowania w przeliczeniu na metr kwadratowy powierzchni. Całość opiera się na kartach katalogowych producentów oraz normie PN-EN 60730 dotyczącej automatycznych regulatorów elektrycznych do użytku domowego, a także na obowiązujących wytycznych producentów rozdzielaczy.

• Listwa sterująca do ogrzewania podłogowego schemat podłączenia krok po kroku
• Siłownik termoelektryczny i listwa centralna jak sparować urządzenia bez błędów
• Regulator temperatury podłogówki bezprzewodowy ile stref obsłużysz jedną listwą
• Najczęstsze błędy przy montażu listwy rozdzielacza podłogówki
• Koszt sterowania ogrzewaniem podłogowym realne wyliczenie
• Troubleshooting co jeśli coś nie działa
• Scenariusze użycia w typowych pomieszczeniach
• Checklista przed montażem do wydruku
• Skonsultuj projekt z wykonawcą, zanim zaczniesz

Listwa sterująca do ogrzewania podłogowego schemat podłączenia krok po kroku

Schemat podłączenia listwy sterującej do ogrzewania podłogowego zaczyna się od rozdzielacza, a nie od regulatora. To właśnie listwa centralna pełni rolę tłumacza między temperaturą zadaną w pokoju a fizycznym otwarciem zaworu na rozdzielaczu. Bez niej każdy siłownik działałby na ślepo, a użytkownik nie miałby żadnej kontroli nad poszczególnymi obiegami.

W praktyce cały łańcuch wygląda tak: regulator temperatury (nadajnik) wysyła sygnał radiowy 868 MHz lub sygnał przewodowy do listwy centralnej. Listwa zamienia ten rozkaz na napięcie 230 V i podaje je na odpowiedni siłownik termoelektryczny NC (normalnie zamknięty). Siłownik w ciągu 3-5 minut otwiera zawór, przepuszcając wodę grzewczą do pętli podłogowej. Gdy temperatura w pokoju osiągnie zadaną wartość, regulator wysyła komendę „zamknij" i cykl się odwraca.

Lista elementów zestawu

Narzędzia potrzebne do montażu

• Śrubokręt płaski 3 mm i krzyżakowy PH2
• Szczypce do ściągania izolacji z przewodów
• Poziomica krótka 20-30 cm
• Wiertarka z wiertłem 6 mm (opcjonalnie, do montażu natynkowego)
• Próbnik napięcia z atestem SEP do 250 V
• Taśma izolacyjna, koszulki termokurczliwe

Zanim cokolwiek podłączysz, wyłącz napięcie w obwodzie zabezpieczonym wyłącznikiem nadprądowym B10A lub B16A. Listwa centralna zasilana jest z sieci 230 V, więc praca pod napięciem grozi porażeniem. Sprawdź próbnikiem, czy faktycznie odciąłeś fazę, a nie tylko przewód neutralny, bo to jeden z najczęstszych błędów przy domowej instalacji.

Montaż krok po kroku

Krok 1. Wybierz lokalizację regulatora. Optymalna wysokość to 1,5 m od podłogi, z dala od przeciągów, bezpośredniego słońca i źródeł ciepła takich jak grzejnik czy kominek. Ściana północno-wschodnia w salonie lub korytarz wewnętrzny zwykle daje najbardziej powtarzalne odczyty.

Krok 2. Zamontuj listwę centralną ECB08M230 natynkowo lub w puszce instalacyjnej w pobliżu rozdzielacza. Odległość od rozdzielacza nie powinna przekraczać 50 cm, bo kable siłowników mają zazwyczaj 1-1,5 m długości. Przykręć obudowę do ściany przez otwory montażowe, używając kołków rozporowych 6 mm.

Krok 3. Podłącz siłowniki do listwy. Każdy siłownik ma dwa przewody: brązowy (faza L) i niebieski (neutralny N). Listwa posiada zaciski śrubowe oznaczone numerami stref 1-8. Siłownik strefy 1 trafia na zaciski „1" i „N", siłownik strefy 2 na „2" i „N" i tak dalej. Polaryzacja nie jest tu krytyczna, ale producent zaleca jednakowe podłączenie brązowego przewodu do zacisku numerycznego we wszystkich strefach, co ułatwia późniejszy serwis.

Krok 4. Podłącz zasilanie 230 V do listwy przez kostkę zaciskową z filtrem przeciwzakłóceniowym. Przewód fazowy (brązowy lub czarny) wchodzi na zacisk L, neutralny (niebieski) na zacisk N, a ochronny (żółto-zielony) na zacisk PE. Brak przewodu ochronnego w instalacji automatyki ogrzewania jest niezgodny z normą PN-HD 60364-5-54 i może skutkować odmową odbioru budynku.

Krok 5. Sparuj regulator z listwą w trybie pairing. W modelu EASYBAT przytrzymaj przycisk na listwie przez 5 sekund, aż dioda LED zacznie migać. W regulatorze wciśnij jednocześnie dwa przyciski, aż pojawi się symbol połączenia. Komunikacja bezprzewodowa 868 MHz ma zasięg około 30 m w otwartej przestrzeni i 15-20 m przez jedną ścianę żelbetową.

Krok 6. Przypisz strefy. W menu regulatora każdy termostat (jeśli masz ich kilka) wskazuje, którą strefę ma kontrolować. System obsługuje do 8 niezależnych stref na jednej listwie, co w praktyce wystarcza na dom 120-180 m² z wyraźnym podziałem na sypialnie, łazienki i strefę dzienną.

Krok 7. Przeprowadź test systemu. Ustaw na regulatorze temperaturę 30°C i obserwuj, czy diody na listwie zapalają się w odpowiednich strefach. Siłownik powinien usłyszeć ciche „kliknięcie" po 3-5 minutach, gdy zawór zacznie się otwierać. Po 30-45 minutach podłoga w strefie testowej powinna być wyraźnie cieplejsza w dotyku.

Siłownik termoelektryczny i listwa centralna jak sparować urządzenia bez błędów

Siłownik termoelektryczny to mały cylinder z plastikową obudową, wkręcany bezpośrednio na zawór rozdzielacza. W środku znajduje się element woskowy lub ciekły, który pod wpływem temperatury zmienia objętość i przesuwa trzpień zaworu. Gdy przez siłownik przepływa prąd 230 V, grzałka wewnętrzna podnosi temperaturę tego medium o kilka stopni, trzpień wysuwa się i zawór się otwiera. Po odcięciu napięcia element stygnie, trzpień się chowa i zawór zamyka przepływ.

Dlaczego to działa właśnie tak? Siłowniki NC (normalnie zamknięte) mają wbudowaną sprężynę powrotną, która w stanie bezprądowym dociska trzpień do gniazda zaworu. Brak napięcia oznacza więc stan bezpieczny: podłogówka nie grzeje. To dlatego przy awarii zasilania lub przepięciu w sieci system przechodzi w tryb ochronny, a nie zostaje w pozycji otwartej. W pomieszczeniach, gdzie zależy Ci na stałej temperaturze minimalnej (piwnica, garaż, łazienka zimą), wybór wariantu NC zamiast NO (normalnie otwartego) chroni instalację przed przegrzaniem.

Specyfikacja techniczna siłownika

Sparowanie siłownika z listwą to w zasadzie podłączenie przewodów do odpowiednich zacisków. Ale diabeł tkwi w szczegółach. Producent listwy ECB08M230 przewiduje maksymalnie 2 siłowniki na jedną strefę, jeśli w pomieszczeniu biegną dwie pętle podłogowe. Przekroczenie tej liczby powoduje spadek napięcia na zaciskach i nierównomierne otwieranie zaworów. Zanim zaczniesz podłączać siłowniki, zrób prostą inwentaryzację: policz pętle, sprawdź, które pokoje mają po jednej, a które po dwie, i przypisz je do stref 1-8.

Tryb pairing i jego pułapki

Tryb parowania aktywuje się na 60 sekund. Jeśli w tym czasie nie wyślesz sygnału z regulatora, listwa wychodzi z trybu i dioda gaśnie. Przy wielu strefach paruj regulatory po kolei, a nie wszystkie naraz, bo sygnały mogą się nakładać. Po udanym parowaniu dioda na listwie świeci światłem ciągłym przez 3 sekundy, a w regulatorze pojawia się symbol anteny z trzema kreskami. Brak symbolu anteny oznacza, że komunikacja nie została nawiązana, mimo że regulator wskazuje prawidłową temperaturę.

Sprawdź sam, zanim zamkniesz rozdzielacz: po zakończeniu parowania wyłącz zasilanie listwy na 30 sekund i włącz ponownie. System powinien automatycznie odtworzyć konfigurację, a wszystkie diody stref powinny mignąć dwukrotnie. Jeśli tak się stanie, parowanie przebiegło poprawnie. Jeśli jedna strefa świeci światłem ciągłym, znaczy, że siłownik w tej strefie nie został wykryty.

Regulator temperatury podłogówki bezprzewodowy ile stref obsłużysz jedną listwą

Regulator bezprzewodowy działający w paśmie 868 MHz pozwala na postawienie nadajnika w dowolnym miejscu, bez kucia ścian i prowadzenia kabli. Model EASYBAT działa na dwóch bateriach AA, które przy standardowym użytkowaniu wystarczają na około 18-24 miesięcy. To istotna zaleta w domu z gotowymi już tynkami, gdzie prowadzenie dodatkowej instalacji elektrycznej wiązałoby się z remontem.

Jedna listwa centralna obsługuje do 8 stref grzewczych, co przekłada się na 8 niezależnych regulatorów rozmieszczonych w różnych pomieszczeniach. W domu 150 m² z układem: 3 sypialnie, salon z jadalnią, 2 łazienki, kuchnia, korytarz, możesz pogrupować pomieszczenia w 6-7 stref: salon i jadalnia jako jedna strefa (jeden regulator), dwie sypialnie na piętrze jako jedna (przy podobnych preferencjach temperaturowych), każda łazienka osobno, kuchnia z korytarzem jako jedna. To wystarczy, żeby rachunki spadły o 20-30% w porównaniu z systemem bez automatyki, gdzie cały rozdzielacz pracuje na jednej, stałej temperaturze zasilania.

Porównanie regulatorów ENGO Controls

Wybór między regulatorem bateryjnym a WiFi sprowadza się do tego, jak bardzo zależy Ci na zdalnym sterowaniu. Model EASYBAT działa offline, niezależnie od internetu, i reaguje natychmiast na zmianę temperatury zadaną ręcznie. Wariant z WiFi umożliwia ustawianie harmonogramu tygodniowego i sterowanie smartfonem, ale do poprawnego funkcjonowania wymaga stabilnej sieci domowej. W domach na obrzeżach miast, z niestabilnym dostępem do internetu, wariant bateryjny bywa po prostu niezawodniejszy.

Kiedy wybrać sterowanie przewodowe, a kiedy bezprzewodowe

W budynkach z grubymi stropami żelbetowymi (powyżej 25 cm) lub ze ścianami z cegły pełnej bez tynku sygnał radiowy bywa słabszy. W takich sytuacjach sprawdź, czy listwa ma opcję podłączenia anteny zewnętrznej, a jeśli nie, rozważ zastosowanie wzmacniacza sygnału lub powtórzenie (repeater) w środkowej części domu.

Najczęstsze błędy przy montażu listwy rozdzielacza podłogówki

Montaż listwy rozdzielacza podłogówki wygląda prosto, ale kilka powtarzających się błędów kosztuje inwestorów setki złotych rocznie, a w skrajnych przypadkach prowadzi do zalania lub zniszczenia instalacji. Warto je znać, zanim zaczniesz przykręcać cokolwiek do ściany.

1. Montaż regulatora w złym miejscu

Regulator przy grzejniku, w pełnym słońcu, przy drzwiach wejściowych albo na ścianie zewnętrznej bez izolacji to proszenie się o kłopoty. Czujnik temperatury w regulatorze mierzy powietrze wokół siebie, a nie temperaturę podłogi. Jeśli to powietrze jest podgrzewane przez grzejnik albo schładzane przez przeciąg, regulator wyłączy podłogówkę za późno albo za wcześnie. Efekt: pomieszczenie albo się przegrzewa, albo wychładza, a rachunki rosną.

2. Odwrócona polaryzacja siłowników

Choć siłowniki NC działają niezależnie od polaryzacji, pomylenie przewodów w całej serii siłowników prowadzi do sytuacji, w której listwa i tak je poprawnie otwiera, ale brak jednolitego oznaczenia powoduje, że serwisant nie wie, który przewód jest fazowy. Przy awarii jednego siłownika musisz wtedy zdejmować izolację z wszystkich, żeby zlokalizować usterkę. To strata czasu i pieniędzy.

3. Brak synchronizacji z listwą

Najczęstszy objaw: grzejesz dom od tygodnia, a temperatura w pokoju stoi w miejscu. Przyczyna: regulator stracił połączenie z listwą po wymianie baterii, restarcie routera WiFi albo przypadkowym przyciśnięciu przycisku reset. Na wyświetlaczu widzisz temperaturę 22°C, ale symbol anteny zniknął. Rozwiązanie: powtórzenie procedury pairing (krok 5 z pierwszego rozdziału) i sprawdzenie, czy diody na listwie reagują na zmiany zadanej temperatury.

4. Zbyt dużo siłowników na jedną strefę

Producenci dopuszczają 2, czasem 3 siłowniki na strefę, ale podłączenie 4 siłowników szeregowo obciąża wyjście listwy powyżej dopuszczalnego prądu (zwykle 0,5 A na strefę). Objaw: siłowniki otwierają się bardzo wolno, nierównomiernie, a po kilku tygodniach wypalają się styki w listwie. Naprawa: wymiana listwy centralnej, koszt 350-500 PLN.

5. Zasilanie listwy z obwodu bez uziemienia

Stare instalacje w domach z lat 70. i 80. często nie mają przewodu ochronnego PE. Podłączenie listwy 230 V bez uziemienia jest niezgodne z obowiązującą normą i może skutkować porażeniem przy awarii izolacji. Jeśli w Twoim domu nie ma PE, przed montażem zleć elektrykowi modernizację rozdzielnicy i doprowadzenie uziemienia, zgodnie z wymogiem normy PN-HD 60364-5-54.

6. Montaż regulatora w łazience bez odpowiedniej klasy ochrony

Łazienka to strefa wilgotna, a regulator w wersji bateryjnej ma klasę IP20 lub IP21, co wystarcza do suchych pomieszczeń, ale nie do strefy 2 i 3 w łazience (wg normy PN-HD 60364-7-701). Rozwiązanie: w łazience montuj regulator w wersji IP44 lub przewodowo w puszce instalacyjnej z dala od wanny i prysznica, a sam czujnik temperatury podłogi umieszczaj w rurze peszelowej w warstwie wylewki.

7. Brak konserwacji

Listwa centralna nie wymaga regularnego serwisu, ale raz w roku warto ją odkurzyć z kurzu, sprawdzić dokręcenie zacisków śrubowych (po pierwszym sezonie grzewczym) i wymienić baterie w regulatorach (co 18-24 miesiące). Pominięcie tych czynności prowadzi do utleniania styków, słabszych połączeń i w efekcie do niestabilnej pracy siłowników.

Koszt sterowania ogrzewaniem podłogowym realne wyliczenie

Całkowity koszt zestawu sterowania zależy od liczby stref i wybranej wersji regulatorów. Dla typowego domu 120 m² z 6 strefami rozkład wygląda następująco:

Przy powierzchni 120 m² daje to koszt 20,75-27,25 PLN/m² za kompletną automatykę. Zwrot inwestycji przy obecnym koszcie gazu (około 0,35-0,45 PLN/kWh ciepła z kotła) wynosi 3-4 sezony grzewcze, przy założeniu 20% oszczędności wynikającej z precyzyjnej regulacji strefowej. Po tym okresie system generuje czyste oszczędności rzędu 1200-1800 PLN rocznie w domu 120 m².

Kiedy wezwać fachowca

Samodzielny montaż listwy rozdzielacza podłogówki jest możliwy, jeśli masz doświadczenie z instalacjami elektrycznymi 230 V. W pozostałych przypadkach prace zleć elektrykowi z uprawnieniami SEP do 1 kV. Fachowiec jest niezbędny, gdy:

• brak przewodu ochronnego PE w instalacji
• rozdzielnica wymaga modernizacji (stare bezpieczniki topikowe)
• potrzebne jest kucie ścian pod kable sterujące
• montaż odbywa się w łazience lub pomieszczeniu wilgotnym
• system obejmuje więcej niż 8 stref (konieczność kaskadowania listew)

Koszt robocizny elektryka przy montażu listwy i konfiguracji regulatorów to zwykle 400-700 PLN dla domu 120 m², łącznie z uruchomieniem i testem systemu. To niewiele w porównaniu z ryzykiem błędnego podłączenia, które może skutkować uszkodzeniem listwy za 450 PLN lub, w skrajnym przypadku, porażeniem prądem.

Troubleshooting co jeśli coś nie działa

System nie reaguje na zmianę temperatury w regulatorze? Sprawdź w kolejności: stan baterii (wymień, jeśli regulator ma więcej niż 2 lata), symbol anteny na wyświetlaczu (jeśli brak, powtórz pairing), napięcie na zaciskach listwy (Próbnikiem 230 V, najlepiej miernikiem), obecność napięcia na siłowniku (po odłączeniu z listwy i wpięciu miernika). Jeśli wszystkie cztery punkty są prawidłowe, a siłownik nadal się nie otwiera, wymień siłownik na nowy, bo z dużym prawdopodobieństwem ma przepalony element grzewczy.

Jedna strefa grzeje, a inne nie? Najczęstsza przyczyna: siłownik w tej strefie nie jest prawidłowo wkręcony na zawór rozdzielacza. Sprawdź, czy trzpień siłownika pełnym skokiem wchodzi w gniazdo zaworu, a adapter M30 x 1,5 mm jest właściwy dla Twojego rozdzielacza. Zbyt luźne połączenie powoduje, że trzpień się przesuwa, ale zawór nie reaguje. Zbyt mocne dokręcenie z kolei blokuje mechanizm.

Podłoga nagrzewa się nierównomiernie, mimo prawidłowego sterowania? Problem leży po stronie rozdzielacza, nie listwy. Sprawdź ustawienie zaworów regulacyjnych na belce rozdzielacza (zawory z podziałką 0-5 ustawiaj przepływ na 2-3 litry na minutę w zależności od długości pętli), wyreguluj ciśnienie pompowe (zwykle 1,5-2,5 m słupa wody) i odpowietrzyć instalację. Listwa to mózg systemu, ale hydraulika rozdzielacza to jego krwiobieg. Bez właściwych przepływów żaden regulator nie zapewni komfortu.

Scenariusze użycia w typowych pomieszczeniach

W łazience kluczowe jest szybkie nagrzewanie rano i utrzymanie komfortu wieczorem. Sterowanie polega na ustawieniu dwóch programów dziennych: 23°C od 6:00 do 8:00 i od 19:00 do 23:00, poza tymi godzinami 18°C. Siłownik w łazience otwiera zawór szybciej niż w innych pomieszczeniach, bo woda w pętli krótszej (20-30 m²) nagrzewa szybciej. Regulator z czujnikiem podłogowym (dodatkowa sonda w wylewce) chroni przed przegrzaniem przy dłuższym przebywaniu w łazience.

W sypialni preferencje są zwykle niższe: 19-20°C w nocy, 21°C rano. Sterowanie bateryjne sprawdza się tu idealnie, bo nadajnik leży na szafce nocnej, a temperaturę zmieniasz ręcznie lub w harmonogramie tygodniowym. Unikaj montażu regulatora na ścianie zewnętrznej sypialni, gdzie odczyt zaniża wartość rzeczywistą o 1-2°C.

W salonie z dużymi przeszkleniami i kominkiem sterowanie wymaga czujnika podłogowego, bo sama temperatura powietrza waha się silnie w ciągu dnia od promieniowania słonecznego i ciepła kominka. Lista programów: 21°C w godzinach 8:00-22:00, poza tym 18°C. Przy kominku z otwartym paleniskiem temperatura salonu rośnie powyżej zadanej, siłownik zamyka zawór, a podłogówka wychładza się, by po wygaśnięciu kominka powoli przejąć grzanie. Taka logika działa automatycznie, bez ręcznej interwencji.

Checklista przed montażem do wydruku

1. Mam projekt instalacji z oznaczonymi strefami grzewczymi.
2. Listwa ECB08M230 zamontowana w odległości do 50 cm od rozdzielacza.
3. W obwodzie zasilania listwy jest przewód ochronny PE i wyłącznik nadprądowy B10A.
4. Regulatory umieszczone na wysokości 1,5 m, z dala od grzejników i przeciągów.
5. Siłowniki wkręcone na zawory z właściwym adapterem M30 x 1,5 mm.
6. Polaryzacja siłowników zachowana jednakowo we wszystkich strefach.
7. Parowanie regulatorów z listwą zakończone powodzeniem (symbol anteny widoczny).
8. Test systemu z temperaturą 30°C wykazał nagrzewanie w ciągu 45 minut.
9. Ciśnienie w instalacji wynosi 1,5-2,5 bar, zawory odpowietrzone.
10. Znam czas i datę serwisu (wymiana baterii za 18-24 miesiące).

Skonsultuj projekt z wykonawcą, zanim zaczniesz

Ta instrukcja zakłada, że podłogówka jest już wyregulowana hydraulicznie, rozdzielacz zamontowany i wypełniony wodą, a instalacja jest odpowietrzona. Bez tych trzech warunków nawet najlepiej podłączona listwa nie zapewni komfortu. W miarę konkretne dane techniczne, normy i ceny podane w artykule masz w ręku, ale ostateczną decyzję o liczbie stref, typie regulatorów i miejscu montażu listwy podejmij po konsultacji z instalatorem, który zna specyfikę Twojego domu. Świadomy inwestor, który przychodzi z listą pytań i konkretnymi wymaganiami, oszczędza czas i pieniądze, a wykonawca wie, czego się spodziewać i nie musi zgadywać Twoich preferencji temperaturowych.

Źródła danych i normy: karta katalogowa siłownika E30NC230 (napięcie 230 V, IP54, skok 3,5-4 mm); karta katalogowa listwy ECB08M230 (8 stref, zasilanie 230 V, zasięg 868 MHz); karta katalogowa regulatora EASYBAT (zasilanie 2x AA, 868 MHz, IP20); norma PN-EN 60730 (automatyczne regulatory elektryczne do użytku domowego); norma PN-HD 60364-5-54 (uziemienie i przewód ochronny w instalacjach elektrycznych); norma PN-HD 60364-7-701 (instalacje w łazienkach i pomieszczeniach z prysznicem); rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065 z późn. zm.); dane rynkowe cen komponentów automatyki podłogowej, IV kwartał 2024 r. (hurtowe i detaliczne ceny katalogowe, bez uwzględnienia promocji).
