Listwa dylatacyjna łączeniowa do paneli – montaż i wybór

Każdy, kto choć raz układał panele w dwóch sąsiadujących pomieszczeniach albo na dużej powierzchni przekraczającej kilkadziesiąt metrów kwadratowych, zna ten moment niepewności, szczelina dylatacyjna jest niezbędna, ale wizualnie potrafi zabić cały efekt starannie dobranej podłogi. Listwa dylatacyjna łączeniowa do paneli to nie tylko element maskujący tę szczelinę, lecz precyzyjny komponent konstrukcyjny, który musi jednocześnie pracować razem z podłogą, amortyzować naprężenia i przez lata nie dać znaku życia. Problem w tym, że większość poradników mówi ci, co kupić, ale pomija to, co naprawdę decyduje o tym, czy listwa za rok będzie leżeć płasko i cicho, czy będzie skrzypieć, unosić się i wymagać ponownego montażu od zera.

• Wybór listwy dylatacyjnej do łączenia paneli
• Montaż listwy dylatacyjnej w panelach
• Elastyczność listew dylatacyjnych przy panelach
• Szerokości listew dylatacyjnych do paneli
• Błędy w łączeniu paneli listwą dylatacyjną
• Pytania i odpowiedzi, listwa dylatacyjna łączeniowa do paneli

Wybór listwy dylatacyjnej do łączenia paneli

Zanim sięgniesz po jakikolwiek profil, kluczowe pytanie brzmi nie "jaka szerokość?", lecz "ile ta podłoga będzie się poruszać?". Panele laminowane i winylowe to materiały higroskopijne, pochłaniają i oddają wilgoć z powietrza, reagując na każdą zmianę temperatury i wilgotności rozszerzeniem lub skurczem. Na długości 8 metrów różnica między stanem letnim a zimowym może wynosić od 4 do nawet 10 milimetrów, w zależności od klasy materiału i warunków pomieszczenia. Listwa łączeniowa, która nie uwzględnia tej amplitudy ruchów, będzie po prostu pracować przeciwko podłodze, zamiast chronić dylatację, zacznie ją niszczyć.

Podstawowy podział profili łączeniowych opiera się na materiale nośnym i sposobie mocowania. Profile aluminiowe mają sztywny rdzeń, który świetnie przenosi obciążenia pionowe, na przykład w przejściach między pokojami o dużym natężeniu ruchu. Tymczasem profile z PVC lub kompozytu elastomerowego mają inną przewagę, ich moduł sprężystości jest kilkadziesiąt razy niższy niż aluminium, przez co dosłownie "płyną" razem z ruchem paneli bez generowania naprężeń w miejscu styku. Wybór między nimi nie jest kwestią gustu, lecz fizyki konkretnej sytuacji montażowej.

Grubość paneli, która w Polsce wynosi najczęściej między 7 a 12 milimetrów dla laminatu i 4 a 8 milimetrów dla LVP, bezpośrednio determinuje głębokość rowka w profilu łącznikowym. Zbyt płytki rowek sprawi, że panel będzie "wyjeżdżał" spod listwy przy naprężeniu termicznym, ponieważ nic nie trzyma jego krawędzi w pionie. Zbyt głoki rowek z kolei ogranicza ruch poziomy i może generować punktowe naprężenia na krawędzi deski. Idealne dopasowanie to takie, w którym krawędź panelu swobodnie przesuwa się poziomo o co najmniej 2-3 milimetry w każdą stronę, nie ma jednak żadnego luzu pionowego.

Często pomijanym kryterium jest odporność na ścieranie powierzchni listwy, szczególnie w przejściach drzwiowych. Norma EN 14041 klasyfikuje odporność na ścieranie dla podłóg, ale dla listew łączeniowych nie ma analogicznego obowiązkowego certyfikatu, co oznacza, że jakość powłoki bywa bardzo różna. Profile z anodowaną powierzchnią aluminium albo z twardym laminatem dekoracyjnym zachowują wygląd znacznie dłużej niż te pokryte tylko cienką folią PVC, która po roku intensywnego użytkowania zaczyna łuszczyć się w miejscach kontaktu z podeszwami. Dobry test to draśnięcie paznokcia wzdłuż listwy, farba lub folia pozostawia ślad, twarda powłoka anodowana nie.

Kolor i faktura listwy powinny współgrać z krawędzią panelu, nie z jego powierzchnią. To subtelna, ale ważna różnica. Producenci paneli często dobierają dekor listew do środkowej części deski, tymczasem widoczna strona profilu łącznikowego sąsiaduje bezpośrednio z boczną krawędzią panelu, która bywa ciemniejsza i ma inną fakturę. Próba dopasowania koloru powinna polegać na przyłożeniu listwy do krawędzi, nie do wierzchu, desek po obu stronach szczeliny.

Montaż listwy dylatacyjnej w panelach

Solidny montaż listwy dylatacyjnej zaczyna się na etapie, gdy panele jeszcze leżą w opakowaniach, czyli przy precyzyjnym zaplanowaniu szerokości szczeliny dylatacyjnej. Minimalna szczelina między ostatnim panelem a ościeżnicą lub progiem powinna wynosić co najmniej 8-10 milimetrów dla typowych pomieszczeń mieszkalnych, a przy długościach przekraczających 10 metrów każdy dodatkowy metr to kolejne 0,5-1 milimetr luzu, który warto przewidzieć. Listwa łącząca musi mieć możliwość przykrycia całej tej szczeliny, ale jej szyna mocująca nie może leżeć na krawędzi panelu, każdy kontakt szyny z deską to punkt, w którym naprężenie przenosi się na panel zamiast być absorbowane przez profil.

Szyna montażowa w systemach dwuczęściowych to element, który przytwierdza się do podłoża, nie do panelu. To fundamentalna zasada, którą łatwo naruszyć, gdy podłoże jest betonowe i kusi, żeby wkręcić śrubę "przy okazji" przez krawędź panelu. Kołki rozporowe lub wkręty do betonu powinny trafiać w beton na głębokość minimum 25 milimetrów poza warstwą wylewki samopoziomującej, bo tylko wtedy szyna nie będzie się unosić przy dużych obciążeniach dynamicznych. Alternatywą w przypadku ogrzewania podłogowego jest mocowanie szyną na klej do podłoża, specjalny klej poliuretanowy zachowuje elastyczność po wyschnięciu i nie przenosi drgań na płytę grzewczą.

Kolejność montażu ma znaczenie, które ujawnia się dopiero po kilku miesiącach. Szyna powinna leżeć idealnie prostopadle do kierunku ruchu paneli, czyli prostopadle do długiej osi desek, jeżeli panele układane są wzdłuż pomieszczenia. Każde odchylenie szyny od pionu w poprzek szczeliny powoduje, że przy rozszerzaniu się panelu jeden jego róg zaciska się na szynie mocniej niż drugi, co generuje asymetryczne naprężenie skręcające. Po roku lub dwóch taki panel zaczyna się unosić po jednej stronie listwy i żadne dociśnięcie profilu dekoracyjnego już tego nie naprawi.

Przed przykręceniem szyny warto przyłożyć do niej poziomicę wzdłuż całej długości, nawet milimetrowe wygięcie szyny na odcinku 90 centymetrów sprawi, że profil dekoracyjny nie będzie przylegał równomiernie do podłogi i z czasem zacznie się unosić po środku swojej długości.

Sam profil dekoracyjny w systemach zatrzaskowych wsuwa się w szynę pod kątem około 30-45 stopni, a następnie dociska się do pozycji poziomej ruchem przypominającym zamykanie zatrzasku. Siła zatrzaśnięcia nie powinna wymagać użycia młotka, jeśli profil nie chce wejść pod ręką, szyna jest albo krzywo przykręcona, albo zanieczyszczona pyłem po wierceniu. Pył z betonu między szyną a profilem to nie tylko estetyczny problem, cząstki betonu działają jak papier ścierny i przez lata stopniowo niszczą mechanizm zatrzaskowy, aż profil zaczyna się samoistnie wyskakiwać.

Przy progach drzwiowych, gdzie listwa łącząca jednocześnie przykrywa szczeliny i zmienia poziom między pomieszczeniami różniącymi się grubością paneli, zastosowanie ma profil redukcyjny lub przejściowy. Ten rodzaj listwy ma asymetryczny kształt w przekroju poprzecznym, jedna strona jest wyżej, druga niżej, a różnica poziomów może wynosić od 2 do 8 milimetrów zależnie od modelu. Ważne, żeby kąt zejścia profilu redukcyjnego nie był ostrzejszy niż około 15 stopni od poziomu, bo przy większym kącie wózki inwalidzkie i wózki dziecięce zahaczają o krawędź, a podeszwy obuwia "łapią" prog przy szybkim marszu.

Elastyczność listew dylatacyjnych przy panelach

Elastyczność listwy dylatacyjnej to parametr, który w katalogach pojawia się rzadko, a w praktyce montażowej decyduje o wszystkim. Mówiąc precyzyjnie, chodzi o dwa różne rodzaje elastyczności, które mylą się ze sobą nagminnie. Pierwsza to elastyczność podłużna, zdolność profilu do łagodnego gięcia wzdłuż swojej długości, co jest niezbędne przy montażu na podłożach z nierównościami lub przy listach dylatacyjnych prowadzonych przez łukowate przejścia między pomieszczeniami. Druga to elastyczność poprzeczna, czyli zdolność do absorbowania ruchu paneli prostopadle do listwy bez przeciwstawiania im oporu.

Profile czysto aluminiowe mają wysoką sztywność podłużną i poprzeczną, co jest zaletą przy obciążeniach pionowych, ale wadą przy dużych ruchach termicznych podłogi. Aluminium o grubości 1,5 milimetra ma moduł Younga rzędu 69 GPa, podczas gdy elastomer używany w "miękkich" profilach gumowo-plastikowych ma moduł elastyczności na poziomie zaledwie 0,01-0,1 GPa. Ta różnica, rzędu trzech potęg dziesiątki, oznacza, że przy tym samym odkształceniu podłogi aluminiowa listwa generuje siłę reaktywną kilkadziesiąt razy większą niż elastomerowa. Ta siła reaktywna to właśnie to, co po kilku sezonach podważa krawędzie paneli lub wypycha kołki mocujące szynę z betonu.

Kompromisem stosowanym przez doświadczonych monterów są profile hybrydowe, aluminiowy lub stalowy rdzeń nośny obudowany warstwą elastomeru po bokach rowka. Rdzeń zapewnia sztywność pionową niezbędną przy obciążeniach dynamicznych (np. przesuwanie ciężkich mebli przez próg), a elastomerowe "skrzydła" rowka absorbują ruch poziomy paneli bez generowania naprężeń. Taki profil hybrydowy kosztuje zazwyczaj 20-40% więcej niż zwykły aluminiowy, ale na podłogach z ogrzewaniem podłogowym lub w pomieszczeniach o dużych wahaniach wilgotności (kuchnie, przedpokoje) różnica amortyzuje się w pierwszym cyklu grzewczym.

Ogrzewanie podłogowe to szczególny przypadek, bo cykl dzienny nagrzewania i schładzania może wynosić 10-15°C przy posadzkach betonowych, co dla paneli o współczynniku rozszerzalności termicznej rzędu 0,04-0,06 mm/(m·°C) przekłada się na ruch rzędu 4-8 mm na 10 metrach długości, i to każdego dnia grzewczego przez całą zimę.

Przy wyborze profilu do ogrzewania podłogowego warto sprawdzić, czy producent listwy podaje maksymalną temperaturę pracy. Profile z PVC zmiękczanego mogą odkształcać się trwale już przy 60°C, a temperatura bezpośrednio na posadzce z ogrzewaniem podłogowym przy pełnej mocy może przekraczać 35-40°C, co przy słonecznym dniu i dodatkowo nagrzanej przez słońce podłodze zbliża się do granicy bezpiecznej dla tańszych profili. Profile z twardego PVC lub kompozytu mineralnego zachowują swój kształt do temperatur rzędu 80-100°C i są bezpiecznym wyborem nawet przy agresywnych systemach grzewczych.

Długoterminowa obserwacja pokazuje, że profil, który nie ma żadnej elastyczności poprzecznej, z czasem "ucieka" z dylatacji, dosłownie. Panele rozszerzają się i wypychają rowek listwy, aż szyna mocująca zaczyna się wyginać lub kołki zaczynają pracować na wyciąganie. Jeżeli szyna jest przykręcona tylko do betonu (bez kleju), a beton nie jest szczególnie twardy, po kilku sezonach kołki luźnieją i cała listwa zaczyna się bujać przy każdym kroku. Tego rodzaju usterka wygląda na problem z montażem, a w rzeczywistości jest problemem złego doboru profilu do rzeczywistej amplitudy ruchów podłogi.

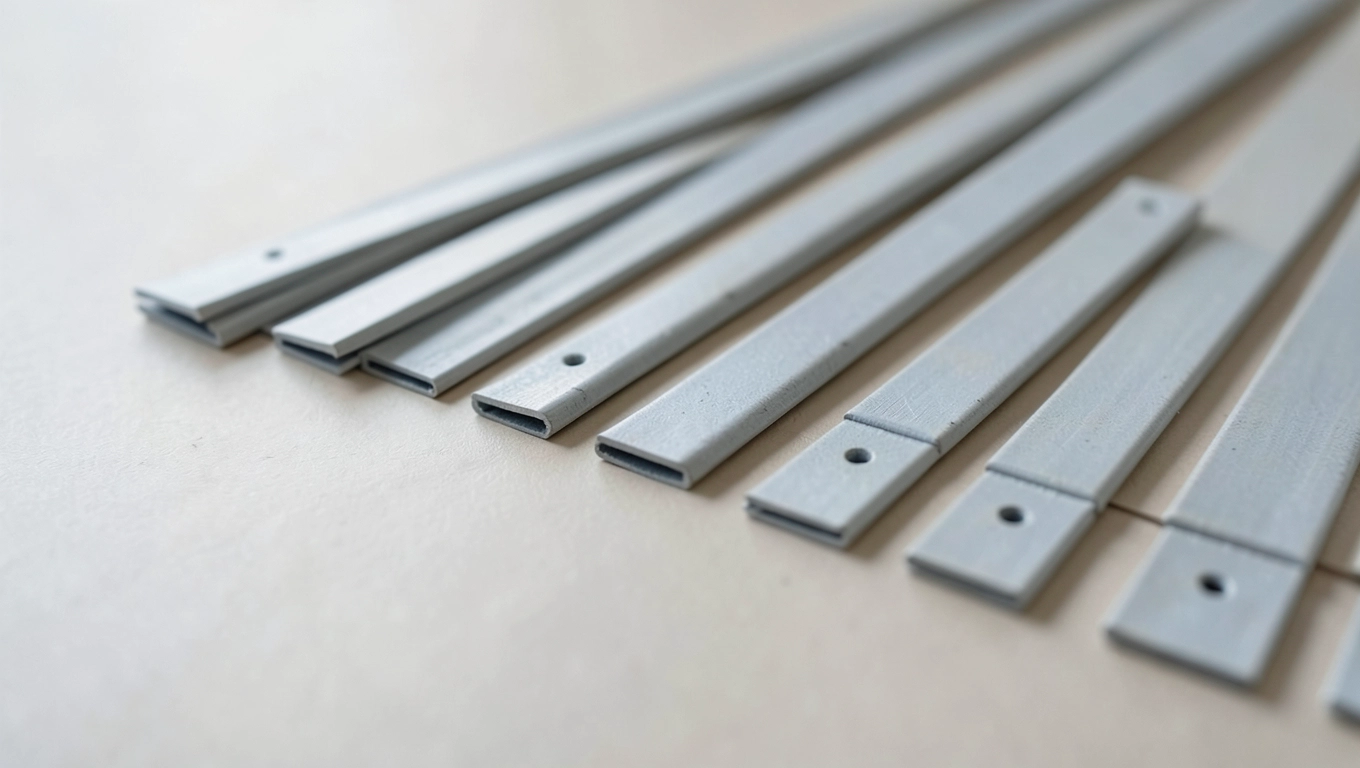

Szerokości listew dylatacyjnych do paneli

Szerokość listwy to parametr, który kupujący wybierają zazwyczaj "na oko", sugerując się tym, ile szczeliny ma być zakryte. Tymczasem rzeczywista funkcja szerokości profilu jest bardziej złożona i wynika z geometrii rowka, nie z zewnętrznego wymiaru. Standardowe szerokości profili łącznikowych wynoszą zazwyczaj 38, 45, 47 lub 56 milimetrów, ale ta liczba opisuje całkowitą szerokość części widocznej, nie użyteczną szerokość rowka, która bywa o 10-15 milimetrów mniejsza po odjęciu marginesów przylegania profilu do podłogi po obu stronach.

Zasada, którą warto zapamiętać, brzmi następująco, szerokość profilu powinna być co najmniej dwukrotnie większa niż planowana szerokość szczeliny dylatacyjnej. Jeśli szczelina wynosi 20 milimetrów, minimalny profil zewnętrzny to 40 milimetrów, ale dopiero 45-47 milimetrów daje wystarczający margines bezpieczeństwa na wypadek, gdyby panele rozszerzyły się bardziej niż przewidywano. Przy zbyt wąskim profilu rozszerzający się panel może dosłownie "wycisnąć" rowek i z czasem podważyć krawędź dekoracyjną listwy od spodu.

Osobna kwestia to szerokość rowka w kontekście grubości krawędzi paneli. Panel laminowany o grubości 8 milimetrów ma krawędź pokrytą doklejonym fornirem lub folią, i ta krawędź często ma grubość zbliżoną, lecz nie identyczną do nominalnej grubości deski. Mikroskopijne nierówności, pęcherzyki powietrza pod folią wykończeniową czy zużycie frezarskie krawędzi mogą sprawić, że krawędź mierzy faktycznie 8,2 lub 7,8 milimetra. Rowek listwy zaprojektowany "na styk" dla 8 milimetrów będzie wówczas albo zbyt ciasny, albo zbyt luźny, a rowek z 1,5-milimetrowym luzem roboczym w każdą stronę wyeliminuje ten problem całkowicie.

Przy planowaniu układu listew na dużych otwartych przestrzeniach, takich jak salon połączony z kuchnią, należy uwzględnić nie tylko jedną szczelinę dylatacyjną przy przejściu, lecz całkowity schemat dylatacji podłogi. Norma branżowa zaleca dylatacje robocze co 8-10 metrów biegu paneli i co 50-80 metrów kwadratowych powierzchni. Każda taka dylatacja to osobna listwa łączeniowa o odpowiednio dobranej szerokości, i tu szerokość profilu musi być zsynchronizowana z rzeczywistą szczeliną, a nie dobrana "na oko" pod kolor podłogi.

Błędy w łączeniu paneli listwą dylatacyjną

Najczęstszym błędem, który obserwuję przy nieudanych montażach, jest zamknięcie szczeliny dylatacyjnej, czyli sytuacja, gdy szyna listwy jest przykręcona tak blisko paneli, że przy nawet niewielkim rozszerzeniu się deski napierają bezpośrednio na szynę. Nie widać tego zaraz po montażu, bo latem panele mają swoje minimalne wymiary. Dopiero po włączeniu ogrzewania i pierwszym pełnym sezonie grzewczym naprężenie kumuluje się, aż któraś ze szczelin "wybuchnie", panel unosi się w pobliżu progu, a listwa zostaje wypchnięta ze swojej pozycji albo ulega trwałemu wygięciu.

Drugi błąd, subtelniejszy i przez to bardziej niebezpieczny, to mocowanie szyny przez panel do betonu. Zdarza się, gdy montażysta wiertłem trafia jednocześnie w krawędź panelu i beton, chcąc "oszczędzić" czas i uniknąć precyzyjnego pozycjonowania szyny. Kołek przechodzący przez krawędź panelu tworzy sztywne połączenie między szyną a deską, a ponieważ deska może się poruszać o kilka milimetrów, a kołek nie, co sezon panel "pracuje" przeciwko własnemu mocowaniu. Krawędź panelu w miejscu kołka kruszy się, rdzeń HDF lub MDF traci integralność, a po roku w tym miejscu słychać wyraźny trzask przy każdym kroku.

Szczególną ostrożność należy zachować przy wierceniu w pobliżu krawędzi paneli laminowanych na rdzeniu HDF, otwór wiercony bliżej niż 15 milimetrów od krawędzi powoduje zazwyczaj rozwarstwienie rdzenia, które jest niewidoczne gołym okiem, ale znacząco osłabia strukturalną integralność deski w tym miejscu.

Brak podkładki izolacyjnej pod szyną to błąd, który objawia się dopiero po kilku miesiącach w postaci przenoszonego hałasu. Metalowa szyna przykręcona bezpośrednio do betonu lub wylewki staje się mostkiem akustycznym, każdy krok w pobliżu progu przenosi drgania przez szynę i kołki do stropu lub jastrychu, a stamtąd jako niski, dudniący ton do pomieszczeń poniżej. Cienka taśma samoprzylepna z pianki PE o grubości 1-2 milimetrów pod szyną rozwiązuje ten problem niemal całkowicie, ponieważ pianka pochłania drgania mechaniczne zanim dotrą do struktury budynku.

Zbyt krótkie przycięcie listwy to kolejny błąd, który wygląda na drobiazg, a generuje poważny problem na końcach profilu. Jeżeli listwa kończy się kilka milimetrów przed ościeżnicą lub ścianą, przy rozszerzaniu się paneli wyciśnięta z rowka krawędź deski nie ma gdzie "wejść" i albo unosi się, albo pęka. Profil dekoracyjny powinien sięgać maksymalnie 1-2 milimetry od ościeżnicy lub listwy przypodłogowej, nie pozostawiając wolnej przestrzeni, przez którą krawędź panelu mogłaby wyjeżdżać ponad szynę. Przy cięciu listwy aluminiowej najlepiej użyć piły do metalu lub ukośnicy z tarczą do aluminium, cięcie szlifierką kątową pozostawia zadziory, które uniemożliwiają prawidłowe wejście profilu dekoracyjnego w szynę.

Ostatni, często bagatelizowany błąd to pominięcie etapu aklimatyzacji paneli przed montażem. Jeśli panele leżą w pomieszczeniu docelowym przez minimum 48 godzin w oryginalnym opakowaniu (72 godziny dla paneli grubości 12 mm i powyżej), osiągają równowagę higroskopijną z otoczeniem i są w pośrednim stanie wymiarowym, nie w maksimum skurczu ani w maksimum rozszerzenia. Listwa dobrana i zamontowana przy panelach, które nie zdążyły zaaklimatyzować się, może albo za ciasno ściskać krawędzie już pierwszej wiosny, albo okazać się za wąska po pierwszym sezonie grzewczym. Godziny spędzone na czekaniu na aklimatyzację to najtańsza "ubezpieczenie" całego montażu, które nie kosztuje nic poza czasem.
