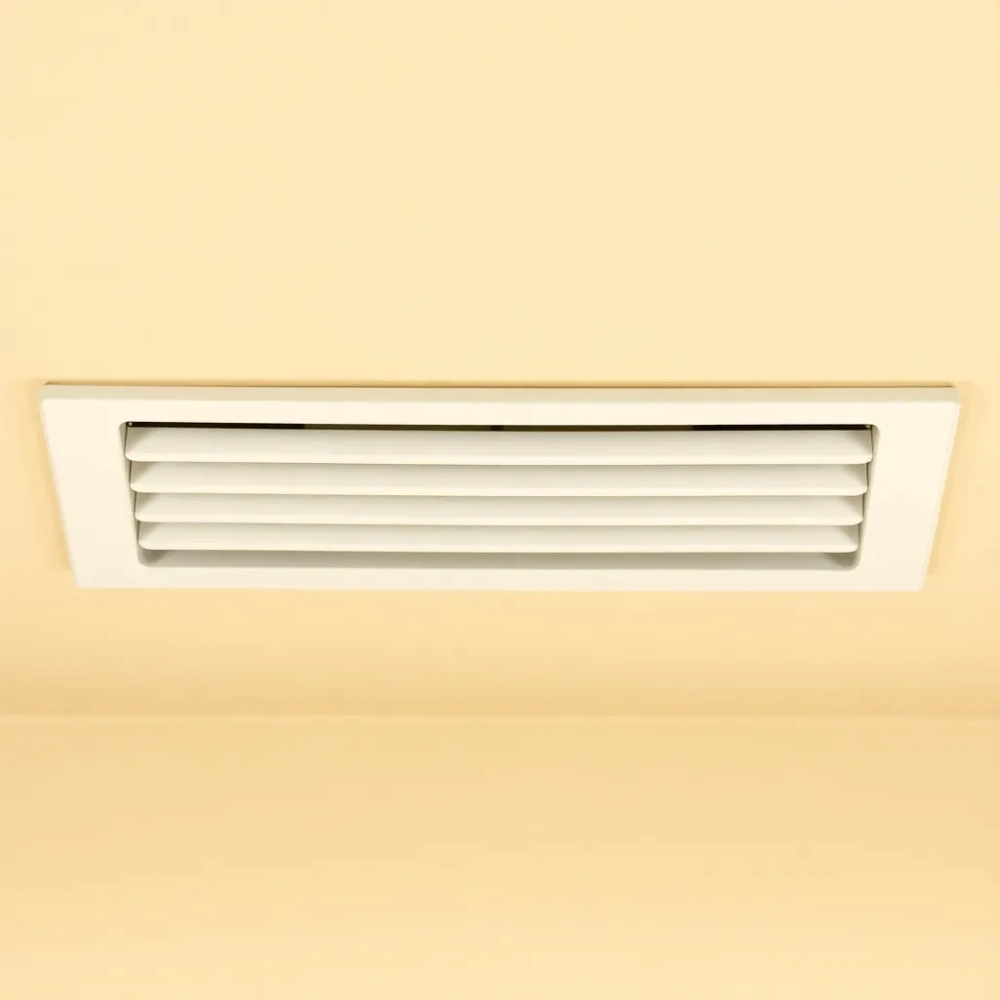

Kratki wentylacyjne do podbitki – dlaczego warto je montować?

Wilgoć gromadząca się pod połaćiami potrafi zniszczyć więźbę dachową w ciągu zaledwie kilku sezonów, a właściciele domów często odkrywają ten problem dopiero wtedy, gdy deski wyraźnie reagują na dotyk. Kratki wentylacyjne do podbitki dachowej stanowią najprostsze z ekonomicznych rozwiązań tego problemu pod warunkiem, że dobierze się odpowiedni typ, zamontuje we właściwych miejscach i nie popełni przy tym błędów, które zdarzają się zadziwiająco często nawet ekipom z wieloletnim doświadczeniem.

• Dlaczego wentylacja podbitki jest kluczowa dla dachu
• Jak wybrać odpowiednie kratki wentylacyjne do podbitki
• Montaż kratek wentylacyjnych praktyczny poradnik krok po kroku
• Najczęstsze błędy w wentylacji podbitki i jak ich unikać
• Kratki wentylacyjne do podbitki dachowej pytania i odpowiedzi

Dlaczego wentylacja podbitki jest kluczowa dla dachu

Konstrukcja dachowa stale wymienia wilgotne powietrze na suche dzięki dwóm mechanizmom. Pierwszy z nich to ciąg termiczny ogrzane powietrze staje się lżejsze i unosi się ku szczytowi dachu, wypychając wilgoć przez wywiewy w okolicach kalenicy. Drugi mechanizm to siła wiatru napierającego na elewację, która wtłacza powietrze przez szczeliny wlotowe umieszczone w okapie. Gdy ta cyrkulacja zostaje zablokowana, wilgoć pochodząca z opadów, kondensacji pary wodnej z wnętrza budynku oraz naturalnych procesów gnilnych w materiałach drewnianych zaczyna pracować przeciwko całej konstrukcji.

Zgodnie z normą PN-EN ISO 6946 przestrzeń pod pokryciem dachowym powinna być wentylowana szczeliną o wysokości minimum 25 mm dla dachów o nachyleniu powyżej 25 stopni, a dla bardziej płaskich konstrukcji wymagana szczelina wzrasta do 50 mm. Podbitka dachowa pełni tutaj funkcję zarówno osłonową, jak i wentylacyjną jej panele montowane pod okapem tworzą zamkniętą przestrzeń, do której dostęp powietrza umożliwiają właśnie kratki wentylacyjne.

Drewniana więźba dachowa przy wilgotności powyżej 18 procent staje się środowiskiem sprzyjającym rozwojowi grzybów domowych z rodzaju Serpula lacrymans oraz sinizny przebarwieniowej. Grzybnia potrafi penetrować struktury drewna nawet przy niewidocznych gołym okiem ogniskach infekcji. Badania Instytutu Techniki Budowlanej wskazują, że wartość nośności belek sosnowych spada nawet o 40 procent w ciągu pięciu lat przy stałej wilgotności na poziomie 25 procent. Koszt wymiany całej więźby dachowej wielokrotnie przewyższa wydatki związane z prawidłowo wykonaną wentylacją.

Wpływ złej wentylacji nie ogranicza się do drewna. W warstwie ocieplenia z wełny mineralnej wilgoć obniża współczynnik przewodzenia ciepła nawet o 50 procent, co przekłada się na wyższe rachunki za ogrzewanie. Ponadto zawilgocona wełna traci sprężystość i opada, tworząc mostki termiczne w miejscach styku z krokwiami. Odpowiedni ruch powietrza w warstwie izolacji utrzymuje ją suchą i zachowuje parametry przez dekady.

Wymagania wentylacyjne w zależności od rodzaju pokrycia

Rodzaj krycia dachowego determinuje stopień szczelności powietrza pod połacią. Blachodachówka trapezowa i karpiówka ceramiczna charakteryzują się różną przepuszczalnością ta pierwsza pozwala na częściową wymianę powietrza przez połączenia arkuszy, druga wymaga dodatkowych szczelin wentylacyjnych w okapie. W przypadku pokryć bitumicznych papy, które są całkowicie szczelne, wentylacja podbitki staje się jedynym kanałem odprowadzania wilgoci z przestrzeni między krokwiami.

Dla dachów pokrytych gontem bitumicznym lub membraną dachową wysokoparoprzepuszczalną (gramatura powyżej 100 g/m² na dobę) szczeliny wentylacyjne można projektować o mniejszej powierzchni, ponieważ para wodna swobodnie przenika przez pokrycie. Przy kryciu papa termozgrzewalną lub blachą trapezową bez uszczelek szczelinowych konieczne jest zwiększenie powierzchni otworów wentylacyjnych o 30 procent w stosunku do wartości minimalnych.

Jak wybrać odpowiednie kratki wentylacyjne do podbitki

Rynek oferuje trzy główne typy kratek wentylacyjnych: okrągłe o średnicy od 50 do 110 mm, prostokątne o wymiarach od 75 na 100 mm do 150 na 250 mm oraz szczelinowe o szerokości szczeliny od 5 do 15 mm. Kratki okrągłe sprawdzają się w podbitkach wykonanych z desek lub segmentów winylowych, gdzie otwór można wyciąć otwornicą do drewna. Wersje prostokątne montuje się w podbitkach z tworzyw sztucznych lub aluminium, przycinając otwór brzeszczotem bez konieczności stosowania specjalistycznych narzędzi.

Materiał kratki wpływa na trwałość i sposób konserwacji. Tworzywo ABS odporne na promieniowanie UV zachowuje elastyczność przez 15-20 lat, nie wymaga malowania ani konserwacji. Aluminium malowane proszkowo wytrzymuje mechaniczne obciążenia, ale przy uderzeniu może ulec wgnieceniu. Stal nierdzewna sprawdza się w regionach o wysokim zasoleniu powietrza, przy domach położonych w odległości mniejszej niż trzy kilometry od wybrzeża morskiego, choć jej cena bywa dwu-, trzykrotnie wyższa od tworzyw sztucznych.

Porównanie typów kratek wentylacyjnych

Przy wyborze kratki należy obliczyć wymaganą powierzchnię otworów wentylacyjnych według wzoru: suma powierzchni wlotów musi 1/500 powierzchni dachu, przy czym dla dachów ocieplonych wartość ta rośnie do 1/300. Dla domu o powierzchni dachu 200 m² przy ociepleniu należy zapewnić minimum 0,67 m² otworów wentylacyjnych najlepiej podzielić tę wartość między wlot w okapie (2/3) a wywiew przy kalenicy (1/3).

Kratki z siatką przeciwko insektom i gryzoniom

W rejonach o intensywnych opadach deszczu oraz w pobliżu zadrzewień warto rozważyć kratki wyposażone w mikrosiatkę ze stali nierdzewnej o oczkach 1,2 na 1,2 mm. Taka siatka skutecznie blokuje dostęp os, szerszeni, gryzoni oraz liści, nie zmniejszając istotnie przepływu powietrza opór aerodynamiczny siatki przy prędkości wiatru 5 m/s nie przekracza 3 Pa. Jednocześnie przy wyższych opadach kratki z rantem o głębokości minimum 12 mm skutecznie zapobiegają wnikaniu wody pod ciśnieniem podczas ulewnego deszczu przy wietrze wiejącym pod kątem 45 stopni.

Montaż kratek wentylacyjnych praktyczny poradnik krok po kroku

Przed przystąpieniem do montażu należy określić lokalizację kratek wlotowych w okapie. Zasada jest prosta: kratki powinny być rozmieszczone równomiernie wzdłuż całego okapu, w odstępach nie większych niż 120 cm od siebie, przy czym odległość od narożników budynku nie może przekraczać 60 cm. Przy długości okapu 12 metrów oznacza to konieczność zamontowania minimum 11 kratek o średnicy 110 mm każda, co zapewni łączną powierzchnię wlotową około 1050 cm² wystarczającą dla dachu o powierzchni do 180 m² przy ociepleniu.

Najpierw zaznacz ślad otworu przy użyciu szablonu dołączonego do kratki lub odrysowując jej obudowę na podbitce. Jeśli podbitka wykonana jest z PVC lub winylu, użyj ostrza z drobnozębną brzeszczotem zapobiegnie to wykruszaniu materiału przy cięciu. W przypadku podbitki drewnianej otwór najlepiej wyciąć wiertłem koronowym lub otwornicą, stopniowo powiększając średnicę, aby uniknąć rozerwania włókien drewna.

Po wycięciu otworu zamontuj kratkę przy użyciu wkrętów nierdzewnych lub samogwintujących śrub do tworzyw, w ilości minimum czterech punktów mocowania dla kratek prostokątnych i trzech dla okrągłych. Nie dokręcaj wkrętów zbyt mocno podbitka PVC pracuje termicznie i może pęknąć przy zbyt silnym docisku. Kratkę należy osadzić tak, aby szczelina między jej krawędzią a otworem nie przekraczała 2 mm, co zapobiega wnikaniu wody przez kapilarny podciąg.

Zabezpieczenie przed water intrusion

W regionach o intensywnych opadach oraz na dachach o małym nachyleniu poniżej 20 stopni warto zastosować dodatkową warstwę ochronną wokół kratki. Taśma EPDM o szerokości 100 mm przyklejona do podbitki przed osadzeniem kratki tworzy elastyczną uszczelkę, która kompensuje ruchy termiczne materiału i nie pęka pod wpływem mrozu. Taśba samowulkanizująca o grubości 1,5 mm doskonale sprawdza się na połączeniach kratki z podbitką w miejscach narażonych na deszcz nawiewany przez silny wiatr.

Podczas montażu zadbaj, aby dolna krawędź kratki była wypoziomowana nachylenie w dół może powodować gromadzenie się wody w komorze kratki. Najlepiej, gdy kratka zachowuje minimalny spadek 2 stopni w kierunku zewnętrznym. Podczas pierwszych opadów po montażu sprawdź szczelność połączenia, obserwując czy woda nie przedostaje się wokół kratki ani przez jej otwory wentylacyjne.

Najczęstsze błędy w wentylacji podbitki i jak ich unikać

Instalatorzy często popełniają błąd montowania kratek wentylacyjnych wyłącznie w szczelinach między deskami podbitki, zamiast tworzyć dedykowane otwory wentylacyjne o odpowiedniej powierzchni. Szczeliny między deskami o szerokości 5-8 mm, popularne w podbitkach drewnianych z desek łączonych na wpust i wypust, zapewniają wentylację raptem na poziomie 50-80 cm² na metr bieżący poniżej wymogów normy dla dachów ocieplonych. Specjalnie zaprojektowane kratki o powierzchni minimum 100 cm² znacząco zwiększają skuteczność wentylacji.

Innym powszechnym błędem jest stosowanie kratek o zbyt małej powierzchni przy podłączeniu do systemu wentylacji mechanicznej. Gdy wyciąg wentylacyjny wymusza ruch powietrza z prędkością przekraczającą 2 m/s przez wlot o powierzchni mniejszej niż obliczona, powstaje podciśnienie, które może zasysać wodę deszczową przez kratkę. Rozwiązaniem jest zwiększenie średnicy rury odprowadzającej powietrze lub zainstalowanie kratek o większej powierzchni, co obniża prędkość przepływu do bezpiecznych wartości poniżej 1,5 m/s.

Problemy z asymetrią wentylacji

Skuteczność wentylacji podbitki zależy od równomiernego rozmieszczenia otworów. Gdy wszystkie kratki wentylacyjne zamontowane są od strony nawietrznej, napór wiatru powoduje nadmierny wypływ powietrza z jednej strony przy braku wymiany z drugiej strony dachu. Efektem jest nierównomierne wysuszanie wilgoci i ryzyko jej kumulacji w strefach osłoniętych od wiatru. Optymalne rozmieszczenie kratek po obu stronach budynku zapewnia symetryczny dopływ powietrza niezależnie od kierunku wiatru.

Izolacja termiczna dociskana do kratki wentylacyjnej od góry blokuje przepływ powietrza w jej najwyższym punkcie. W przypadku gdy warstwa wełny mineralnej styka się z kratką, ruch powietrza zostaje ograniczony do powierzchni wokół otworu, co redukuje efektywność wentylacji nawet o 40 procent. Rozwiązaniem jest pozostawienie szczeliny wentylacyjnej o wysokości minimum 50 mm między izolacją a pokryciem dachowym, wymuszającej przepływ powietrza przez całą długość poddasza.

Projektując system wentylacji podbitki dachowej, warto traktować go jako inwestycję w trwałość całej konstrukcji, nie zaś jako zbędny wydatek narzucany przez przepisy. Właściwie dobrane kratki wentylacyjne do podbitki dachowej zwracają się w postaci niższych kosztów ogrzewania, braku konieczności wymiany więźby oraz komfortu suchego poddasza przez dekady. Zanim zamówisz materiały na dach, sprawdź czy obecna podbitka ma już wykonane otwory wentylacyjne o powierzchni odpowiadającej wymogom normy taniej zapobiegać problemom niż je naprawiać.
