Kalkulator Ciesielski Dach Dwuspadowy

Rozpiętość dachu (połowa szerokości): Wysokość kalenicy nad ścianą: Długość okapu (zwis): Rozstaw krokwi (cm): Przekrój krokwi (cm): Długość budynku: Oblicz Wymiary

Dobór właściwych wymiarów krokwi stanowi fundament każdej trwałej konstrukcji dachowej. Błąd na etapie obliczeń przekłada się bezpośrednio na koszty przeróbek, opóźnienia w harmonogramie budowy oraz ryzyko awarii strukturalnej w warunkach ekstremalnych obciążeń wiatrem czy śniegiem. Ręczne wyliczenia z użyciem tablic trygonometrycznych należą dziś do przeszłości, jednak warto rozumieć mechanizmy fizyczne kryjące się za każdą liczbą generowaną przez kalkulator ciesielski dach dwuspadowy, aby świadomie interpretować wyniki i wychwytywać ewentualne nieprawidłowości. Precyzyjne wymiary decydują ostatecznie o tym, czy pokrycie dachowe będzie szczelne przez dekady, czy też zacznie przeciekać już po pierwszej intensywnej burzy.

• Wprowadzanie danych dachu w kalkulatorze
• Obliczanie długości i kąta nachylenia krokwi
• Wyniki: wymiary krokwi i ilość potrzebnego drewna
• Eksportowanie rysunków i wizualizacja dachu dwuspadowego
• Najczęściej zadawane pytania dotyczące kalkulatora ciesielskiego dach dwuspadowy

Wprowadzanie danych dachu w kalkulatorze

Interfejs kalkulatora ciesielskiego wymaga wprowadzenia zaledwie kilku podstawowych parametrów geometrycznych, jednak każda z wartości wpływa bezpośrednio na końcowy rezultat obliczeń. Rozpocznij od określenia rozpiętości dachu, czyli odległości od ściany szczytowej do kalenicy mierzonej w poziomie, co stanowi połowę szerokości całkowitej budynku. Wysokość kalenicy nad ścianą określa pionowy dystans od płaszczyzny stropu do najwyższego punktu dachu i jednocześnie determinuje kąt nachylenia połaci względem poziomu.

Długość okapu, nazywana również zwisem, definiuje wysięg krokwi poza obrys ściany bocznej i pełni kluczową funkcję w odprowadzaniu wody opadowej z dala od elewacji. Standardowo przyjmuje się wartości mieszczące się w przedziale od czterdziestu do osiemdziesięciu centymetrów, przy czym w rejonach o intensywnych opadach zaleca się okapy dłuższe, sięgające nawet stu dwudziestu centymetrów. Wartość ta wpływa na całkowitą powierzchnię pokrycia dachowego oraz ilość obróbek blacharskich koniecznych do wykonania.

Rozstaw krokwi wyrażany w centymetrach determinuje gęstość ich rozmieszczenia na długości budynku i stanowi jeden z głównych parametrów wpływających na nośność całej konstrukcji dachowej. Przyjęcie zbyt dużego rozstawu skutkuje nadmiernym ugięciem krokwi pod obciążeniem, podczas gdy zbyt gęste rozmieszczenie generuje niepotrzebne koszty materiałowe. Wybór przekroju krokwi, czyli szerokości i wysokości drewnianego elementu w centymetrach, musi być skorelowany z rozstawem oraz przewidywanymi obciążeniami zgodnie z normą PN-EN 1995-1-1.

Zobacz także Kalkulator powierzchni dachu dwuspadowego

Całkowita długość budynku mierzona wzdłuż kalenicy służy do wyliczenia liczby par krokwi potrzebnych do pokrycia całej powierzchni dachu dwuspadowego. Po wprowadzeniu wszystkich wartości i uruchomieniu obliczeń algorytm stosuje twierdzenie Pitagorasa do wyznaczenia rzeczywistej długości krokwi, uwzględniając dodatkowo długość okapu. Kalkulator ciesielski dach dwuspadowy przelicza również kąt nachylenia połaci, wyrażony zarówno w stopniach, jak i w procentach spadku, co ułatwia późniejsze dopasowanie pokrycia dachowego.

Obliczanie długości i kąta nachylenia krokwi

Matematyczna zasada wyznaczania długości krokwi opiera się na zależnościach trygonometrycznych trójkąta prostokątnego, gdzie przyprostokątne stanowią wysokość kalenicy oraz połowa rozpiętości dachu. Twierdzenie Pitagorasa w postaci a² + b² = c² pozwala obliczyć długość przeciwprostokątnej, która reprezentuje odległość od ściany szczytowej do kalenicy mierzoną wzdłuż krokwi. Do tej wartości dodaje się długość okapu, aby uzyskać całkowite wymiarowanie elementu ciesielskiego zamawianego u producenta drewna konstrukcyjnego.

Kąt nachylenia połaci dachowej wyznacza się za pomocą funkcji tangens, która określa stosunek wysokości kalenicy do połowy rozpiętości. Wartość ta konwertowana jest następnie na stopnie poprzez zastosowanie funkcji arkus tangensa i pomnożenie wyniku przez współczynnik konwersji radianów na stopnie. Spadek dachu wyrażony w procentach oblicza się jako stosunek wysokości do rozpiętości pomnożony przez sto, co stanowi powszechnie stosowaną w budownictwie formę określania nachylenia.

Przeczytaj również o koszt budowy dachu dwuspadowego kalkulator

Dla krokwi o długości przekraczającej cztery metry należy uwzględnić zjawisko pełzania drewna, które powoduje stopniowy wzrost ugięcia w czasie eksploatacji konstrukcji. Współczynnik pełzania zależy od gatunku drewna, jego wilgotności początkowej oraz czasookresu działania obciążenia stałego. Norma PN-EN 1995-1-1 nakazuje stosowanie współczynnika modyfikacyjnego kdef o wartości 0,6 dla obciążeń długotrwałych, co wpływa na dobór końcowego przekroju krokwi.

Przy nachyleniach przekraczających sześćdziesiąt stopni siły działające na krokwie zmieniają swój charakter z zgniatającego na ścinające, co wymaga innego podejścia do projektowania połączeń i doboru łączników. Kalkulator ciesielski dach dwuspadowy operuje na wartościach geometrycznych i nie uwzględnia automatycznie aspektów wytrzymałościowych, dlatego ostateczny dobór przekrojów powinien podlegać weryfikacji przez uprawnionego projektanta konstrukcji drewnianych. Praktyczna zasada mówi, że smukłość krokwi, rozumiana jako stosunek długości do wysokości przekroju, nie powinna przekraczać wartości dwustu pięćdziesięciu dla elementów podpartych przegubowo na obu końcach.

Wyniki: wymiary krokwi i ilość potrzebnego drewna

Komplet wyników generowanych przez kalkulator obejmuje długość pojedynczej krokwi wyrażoną w metrach bieżących, która stanowi podstawę do zamówienia drewna u tartaku lub dystrybutora materiałów budowlanych. Wartość ta uwzględnia naddatek na ewentualne przycięcia i dopasowania w terenie, jednak profesjonalni ciesiele zalecają doliczenie dodatkowych pięciu procent na straty technologiczne. Całkowita liczba krokwi obliczana jest poprzez podzielenie długości budynku przez rozstaw i zaokrąglenie wyniku w górę do liczby całkowitej par.

Powierzchnia dachu dwuspadowego wyliczana jest jako suma obu połaci, przy czym każda z nich stanowi iloczyn długości krokwi z okapem przez długość budynku. Ta wartość służy do wstępnego oszacowania ilości pokrycia dachowego, membran wysokoparoprzepuszczalnych oraz izolacji termicznej montowanej między krokwiami. Profesjonalne kalkulatory uwzględniają również powierzchnię okapów i koszyw, co pozwala na precyzyjne zaplanowanie zakupów obróbek blacharskich i rynnowych.

Objętość drewna niezbędnego do wykonania konstrukcji więźby dachowej oblicza się poprzez pomnożenie liczby krokwi przez ich długość całkowitą i pole przekroju poprzecznego. Przy przekroju osiem na osiemnaście centymetrów typowym dla rozstawu osiemdziesięciu centymetrów i rozpiętości sześciu metrów, objętość pojedynczej krokwi wynosi około 0,086 metra sześciennego. Przy dwudziestu parach krokwi na budynku dwunastometrowej długości całkowite zapotrzebowanie sięga prawie dwóch metrów sześciennych drewna konstrukcyjnego klasy C24.

Masa całej konstrukcji obliczana przy założeniu gęstości drewna sosnowego rzędu sześciuset kilogramów na metr sześcienny pozwala oszacować obciążenie stale działające na strop ostatniej kondygnacji. Dla wspomnianego przykładu masa więźby wyniesie około tony, co stanowi istotny parametr przy weryfikacji nośności stropu w istniejących budynkach poddawanych termomodernizacji z wymianą pokrycia. Wartość ta wpływa również na dobór środka transportu i ewentualnego dźwigu do wzniesienia elementów na placu budowy.

Eksportowanie rysunków i wizualizacja dachu dwuspadowego

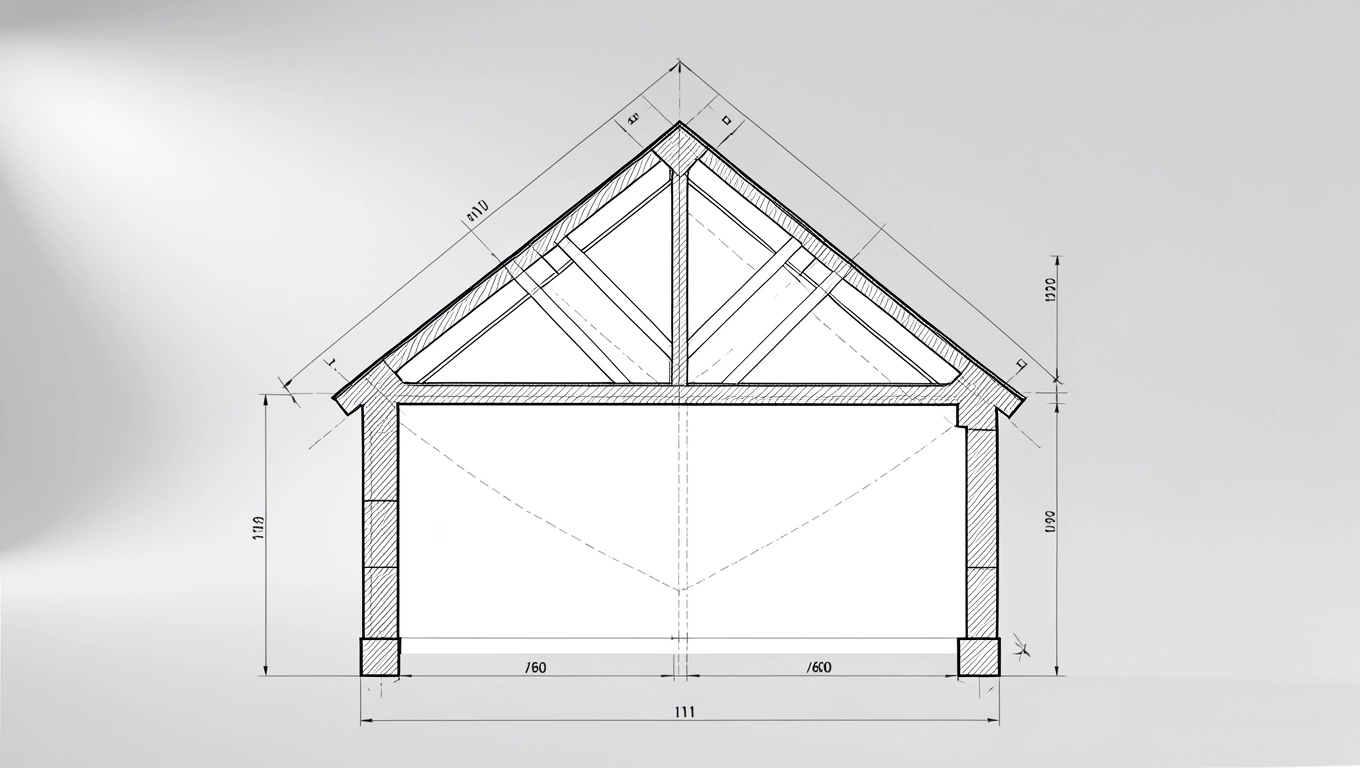

Zaawansowane narzędzia obliczeniowe oferują możliwość generowania rysunków technicznych w formacie umożliwiającym bezpośrednie przeniesienie wymiarów na plac budowy. Schematy te przedstawiają przekrój poprzeczny dachu z oznaczeniem wszystkich wymiarów liniowych i kątowych niezbędnych do wykonania konstrukcji. Dokumentacja wizualna stanowi uzupełnienie obliczeń i pozwala na weryfikację poprawności założeń projektowych przed przystąpieniem do cięcia i montażu elementów.

Trójwymiarowa wizualizacja dachu umożliwia spatialne zobrazowanie geometrii konstrukcji i stanowi cenne narzędzie komunikacji między inwestorem, projektantem a wykonawcą. Obrotowy model 3D pozwala na obejrzenie dachu z każdej strony i identyfikację potencjalnych kolizji z innymi elementami budynku, takimi jak okna dachowe, wyłazy czy instalacje wentylacyjne. Taka wizualizacja znacząco redukuje ryzyko błędów wykonawczych wynikających z nieprawidłowej interpretacji tradycyjnych rysunków 2D.

Eksport do formatu PDF lub DXF umożliwia bezproblemowe przesłanie dokumentacji do podwykonawcy lub archiwizację w systemie zarządzania dokumentacją budowlaną. Format DXF pozwala na bezpośrednie zaimportowanie rysunków do programów CAD, co doceniają projektanci konstrukcji pracujący w środowisku AutoCAD lub Revit. Możliwość wydruku rysunków w skali zapewnia wygodę pracy bezpośrednio na placu budowy przy ograniczonym dostępie do urządzeń elektronicznych.

Kompletna dokumentacja techniczna generowana przez kalkulator ciesielski dach dwuspadowy powinna zawierać specyfikację materiałową z podaniem gatunku drewna, klasy wytrzymałościowej oraz wymagań dotyczących wilgotności i impregnacji. Zgodnie z normą PN-EN 338 drewno konstrukcyjne do zastosowań nośnych klasyfikuje się według wytrzymałości na zginanie, rozciąganie i ściskanie, przy czym najczęściej stosowaną klasą w budownictwie jednorodzinnym jest C24. Specyfikacja powinna również uwzględniać wymagania dotyczące zabezpieczenia przeciwpożarowego i biologicznego zgodnie z warunkami technicznymi określonymi w rozporządzeniu Ministra Infrastruktury.

Kalkulator ciesielski dach dwuspadowy eliminuje konieczność żmudnych obliczeń manualnych i pozwala w kilka chwil uzyskać komplet informacji niezbędnych do rozpoczęcia prac przygotowawczych przed budową więźby dachowej. Wystarczy wprowadzić podstawowe wymiary geometryczne budynku, a algorytm dostarczy precyzyjnych danych dotyczących długości krokwi, kąta nachylenia, powierzchni pokrycia oraz ilości potrzebnego drewna konstrukcyjnego. Narzędzie to sprawdza się zarówno podczas wstępnej wyceny materiałów przez inwestora indywidualnego, jak i podczas profesjonalnego przygotowania dokumentacji przetargowej przez firmy dekarskie.

Najczęściej zadawane pytania dotyczące kalkulatora ciesielskiego dach dwuspadowy
