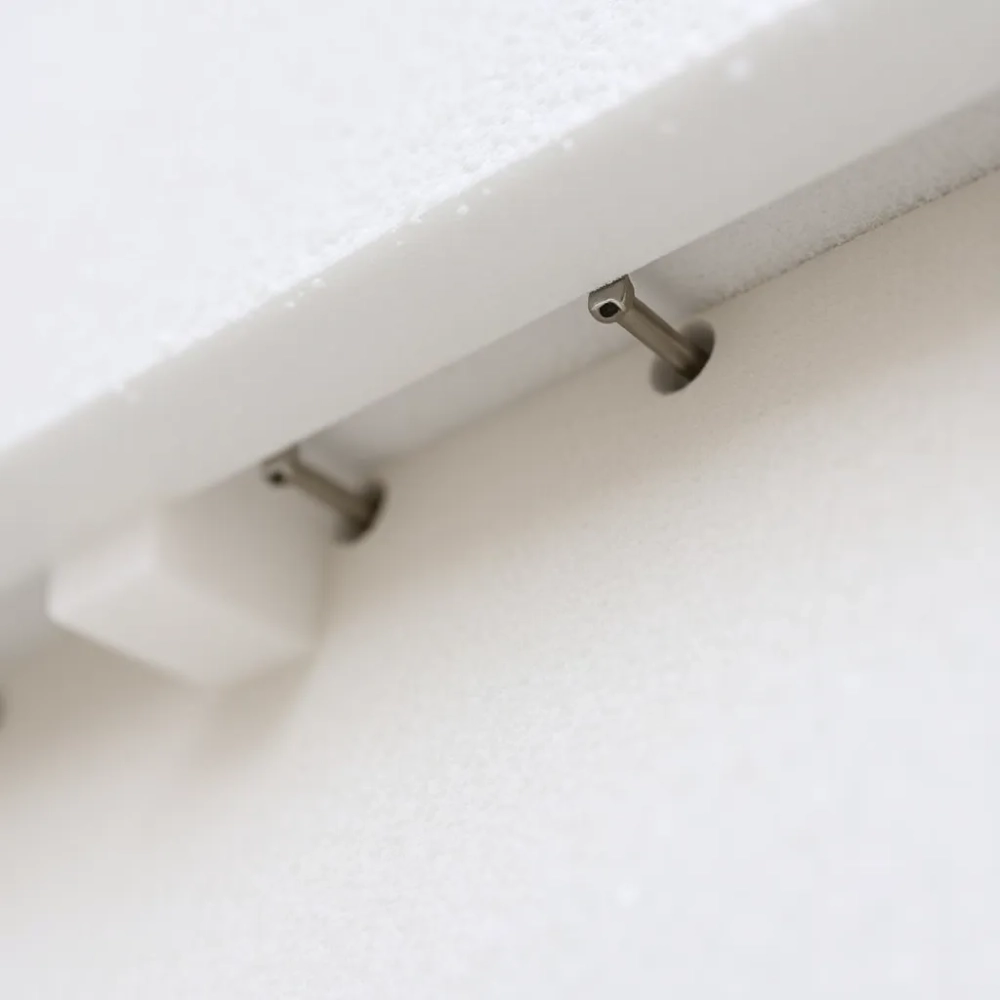

Jakie kołki do elewacji ze styropianem wybrać, żeby nie żałować

Źle dobrany kołek potrafi w ciągu trzech sezonów zamienić równo ocieploną ścianę w mozaikę odspojonych płyt, a rachunek za poprawkę zwykle przekracza kwotę, którą zaoszczędziłeś, kupując byle jakie łączniki. Badania termowizyjne po kilku latach od montażu pokazują, że nawet 20-30% elewacji ma lokalne mostki termiczne właśnie przez błędy w doborze i rozmieszczeniu kołków. Sęk w tym, że temat wygląda na prosty: styropian, kołek, młotek. W rzeczywistości krzyżują się tu cztery osobne decyzje: typ łącznika, jego długość, rodzaj podłoża i liczba sztuk na metr kwadratowy. Każda z nich zmienia wynik o tyle, że nieodpowiedni wybór którejkolwiek przechyla szalę trwałości.

• Jak dobrać długość kołka do grubości styropianu
• Rodzaje kołków i kiedy który ma sens
• Kołki do styropianu a rodzaj podłoża co z czym działa
• Ile kołków na m² elewacji i jak je rozłożyć
• Montaż kołków krok po kroku bez błędów
• Kiedy kołki nie są w ogóle potrzebne
• Siedem najczęstszych błędów, które kosztują najwięcej
• Checklista montażowa

Jak dobrać długość kołka do grubości styropianu

Najkrótsza reguła, która działa na większości ścian, brzmi: długość kołka = grubość styropianu + warstwa kleju (zwykle 5-10 mm) + zakotwienie w murze (minimum 5 cm w betonie i cegle pełnej, 6-8 cm w materiałach lekkich). Przy 15-centymetrowym ociepleniu daje to w praktyce kołek o długości 22-25 cm, przy 20 cm kołek 27-30 cm. Zbyt krótki łącznik nie wbije się wystarczająco głęboko i zacznie „pracować" przy pierwszym silniejszym wietrze.

Talerzyk kołka musi zagłębić się w styropian na 1-2 mm poniżej lica płyty. Dlaczego nie na równo? Główka wystająca milimetr ponad powierzchnię tworzy punktowy mostek termiczny i odbija ciepło w nierówny sposób, a w czasie szlifowania po prostu zahacza o papier ścierny. Płytkie wpuszczenie (zbyt głębokie) z kolei rozrywa strukturę styropianu wokół talerzyka i osłabia docisk.

Producenci ociepleń podają w kartach technicznych tzw. klasę reakcji na ogień oraz dopuszczalne obciążenia punktowe. Kluczowy parametr doboru długości to zakotwienie efektywne, czyli odległość od lica muru do końca strefy rozporowej. Głębokość tę mierzysz nie od lica styropianu, lecz od lica ściany po odjęciu warstw: kleju, ocieplenia, ewentualnej folii czy zaprawy wyrównującej. Wielu wykonawców mierzy „od styropianu", co daje kołek o 2-3 cm za krótki i właśnie ten błąd odpowiada za większość późniejszych odspojeń.

Tabela: grubość EPS → minimalna długość kołka

Rodzaje kołków i kiedy który ma sens

Pięć typów łączników pokrywa dzisiaj praktycznie wszystkie scenariusze na elewacji. Różnią się trzpieniem, średnicą talerzyka i nośnością, więc wybór zaczyna się od pytania: jaki styropian (EPS biały, grafitowy, XPS), jakie podłoże i jakie obciążenia (elewacja wentylowana, lekka obróbka, sam tylko dociążenie)? Poniższe porównanie oparte jest na wymaganiach normy ETAG 014, która reguluje dopuszczenia łączników tworzywowych do ETICS.

Kołki wbijane z trzpieniem metalowym mają największą nośność (0,3-0,5 kN na sztukę) i najlepiej sprawdzają się przy wysokich budynkach oraz w strefach brzegowych. Stalowy trzpień nie rozciąga się pod wpływem temperatury, więc talerzyk nie „odskakuje" latem od styropianu. Minusem jest mostek termiczny w punkcie kołka w budownictwie pasywnym lepiej ich unikać albo stosować z zaślepką styropianową.

Kołki wbijane z trzpieniem plastikowym są tańsze i cieplejsze, ale mają ograniczenie nośności do ok. 0,2 kN. Działają świetnie na ścianach z cegły pełnej i betonu do wysokości 8 m, gdzie siły ssące wiatru są umiarkowane. W gazobetonie i pustakach ich skuteczność spada, bo tworzywo nie rozpiera się wystarczająco w miękkim podłożu.

Kołki wkręcane (śrubowe) montujesz wkrętarką, nie młotkiem. Dzięki temu nie ma udarowego obciążenia styropianu i nie ryzykujesz pęknięcia płyty przy krawędzi. Talerzyk wciska się równomiernie, a operator czuje opór. To dobry wybór przy płytach grafitowych (cienkie, kruche) i przy termorenowacjach starych budynków, gdzie mury bywają kruche.

Kołki z trzpieniem z włókna szklanego minimalizują mostek termiczny (λ ≈ 0,6 W/mK) i utrzymują stabilność wymiarową do 100°C. Sprawdzają się w systemach ociepleń z ciemnymi tynkami, gdzie nagrzewanie powierzchni potrafi przekroczyć 70°C. Ich cena bywa wyższa o 30-40%, ale w budynkach pasywnych amortyzacja termiczna jest warta tej różnicy.

Kołki do ETICS z talerzykiem Ø60 mm towarzyszą systemom ociepleń opartym na zaprawie klejowej z siatką. Większy talerzyk rozkłada siłę docisku na większą powierzchnię i lepiej przylega do styropianu o obniżonej gęstości (np. EPS 70-031). Standardowy talerzyk (Ø50 mm) może w takim materiale „wgryzać się" w płytę i powodować punktowe zgniecenia.

Tabela porównawcza pięciu typów kołków

Kołki do styropianu a rodzaj podłoża co z czym działa

Montaż na betonie to najprostszy scenariusz: wiercisz wiertłem Ø10 na pełną głębokość zakotwienia, oczyszczasz otwór i osadzasz kołek. Beton klasy C20/25 utrzymuje pełne obciążenie łącznika już przy zakotwieniu 5 cm. Wyższe klasy (C30/37 i wyżej) pozwalają skrócić zakotwienie do 4 cm, ale nie ma to praktycznego sensu, bo kołek i tak musi pokonać grubość ocieplenia.

Cegła pełna ceramiczna zachowuje się podobnie do betonu pod warunkiem, że nie wiercisz w spoinie. Sprawdź młotkiem: miarowe dźwięki powyżej 50% powierzchni ściany oznaczają, że można bezpiecznie wiercić. Jeśli fragmenty ściany „głuszą", masz do czynienia z pustkami w spoinach i kołek wbije się w zaprawę, a nie w cegłę. Wtedy lepiej przejść na kołki wkręcane o większej średnicy strefy rozporowej.

Pustaki ceramiczne i bloczki z betonu komórkowego (gazobeton) wymagają kołków z dłuższą strefą rozporową lub kołków specjalnych (np. z helikoidalnymi żebrami). Standardowy kołek wbijany w gazobeton daje niespełna 40% nośności z katalogu. Powód jest prosty: komórki materiału kruszą się pod udarem, a rozporowe ramiona nie mają w co się oprzeć.

Drewno i płyty OSB to podłoże specyficzne, bo nie wiercisz wiertłem udarowym, lecz zwykłym, i nie stosujesz kołka rozporowego w ogóle. Zamiast tego używasz wkrętów fasadowych z podkładką EPDM albo kołków talerzykowych do drewna (z wkrętem, nie trzpieniem). Zagłębienie wkręta w drewno minimum 4 cm w litej desce, 3 cm w OSB.

Tabela kompatybilności: podłoże → typ kołka

Ile kołków na m² elewacji i jak je rozłożyć

Liczba kołków wynika nie z przepisu, lecz z obliczeń sił ssących wiatru. W Polsce obowiązuje PN-EN 1991-1-4 (Eurokod 1), który dzieli kraj na trzy strefy wiatrowe (I, II, III) oraz tereny zurbanizowane, otwarte i leśne. Elewacja ponad 8 metrów wysokości, każdy narożnik budynku i ściana od strony zachodniej wymagają większej gęstości kołkowania.

Standardowy układ T oznacza kołki co 50 cm w poziomie i co 50 cm w pionie, czyli 4 szt./m². W strefie środkowej elewacji (od 2,5 m od narożnika) taka gęstość wystarcza do 20 m wysokości w strefie wiatrowej I i II. Układ W to gęstsza wersja: kołki co 40 cm w obu kierunkach, czyli 6,25 szt./m². Stosuje się go w pasie brzegowym (do 2,5 m od narożnika) oraz na wyższych kondygnacjach.

W pasie brzegowym budynku powyżej 8 m oraz na najwyższej kondygnacji minimalne zagęszczenie to 6-8 szt./m². W skrajnym przypadku (wysoki budynek w strefie III, teren otwarty) wartość dochodzi do 10 szt./m². Każdy kołek to osobny punkt mocowania, więc przy 200 m² elewacji różnica między 4 a 8 szt./m² to 800 kołków i kilka godzin pracy.

Narożniki okienne i drzwiowe wymagają dodatkowych kołków w odległości 10-15 cm od krawędzi otworu, po przekątnej. Powód: wokół otworów powstają największe naprężenia, a obcięty fragment siatki zbrojącej słabiej trzyma płytę. Bez kołków w tych miejscach pierwsze pęknięcia pojawiają się w ciągu dwóch-trzech sezonów.

Schemat rozmieszczenia T (4 szt./m²) i W (6,25 szt./m²)

Montaż kołków krok po kroku bez błędów

Klej pod styropianem musi związać przez minimum 24 godziny w temperaturze 20°C i minimum 48 godzin w 10°C. Wiercenie w świeżym kleju powoduje drgania, które odspajają płytę od ściany. Na rusztowaniu widać to dopiero po sezonie, gdy w miejscu kołka pojawia się rysa i wybrzuszenie.

Wiercenie zaczynasz od wyznaczenia punktów. W układzie T narożniki płyt styropianowych powinny trafiać w spoinę, dlatego ruszasz od rozmierzenia siatki kołków względem płyt, a nie na odwrót. Wiertło Ø10 mm (pasujące do standardowego kołka Ø10) trzymasz prostopadle do ściany i wiercisz na głębokość kołka plus 1 cm zapasu. Zapas chłonięcia pyłu.

Oczyszczenie otworu wydaje się detalem, a robi różnicę. Murowy pył i okruchy zmniejszają tarcie w strefie rozporowej i kołek „traci" 20-30% nośności. Wydmuchasz otwór pompką albo sprężonym powietrzem (do 6 bar) i wciśnij kołek ręcznie do oporu. Jeśli wchodzi zbyt łatwo, znaczy, że otwór jest za szeroki.

Wbijanie młotkiem wymaga wyczucia. Trzy-cztery uderzenia młotkiem 500 g wystarczają, by trzpień wszedł do końca. Zbyt mocne uderzenia rozpraszają energię na płytę i kruszą styropian. Wkręcanie wkrętarką eliminuje ten problem, bo operator czuje moment obrotowy i słyszy, kiedy talerzyk osiągnął płytę. Ustawiasz sprzęgło na odpowiedni moment albo kończysz ręcznie śrubokrętem.

Kontrola po montażu polega na sprawdzeniu każdego talerzyka: nie wystaje ponad styropian, nie jest wgnieciony głębiej niż 2 mm. Po zamontowaniu wszystkich kołków przechodzisz do warstwy zbrojącej, która „zamyka" talerzyki pod siatką.

⚠️ Nie kołkuj w temperaturze poniżej 5°C ani w mokrym podłożu. Beton i zaprawa tracą przyczepność poniżej granicy krystalizacji wody, a mokry otwór nie trzyma kołka. Wyjątek stanowią montaże zimowe z użyciem kołków wkręcanych i specjalnych zapraw mrozoodpornych.

Kiedy kołki nie są w ogóle potrzebne

Norma ETAG 004 dopuszcza ocieplenia bez kołków w kilku sytuacjach. Budynek do 8 m wysokości, położony w strefie osłoniętej (śródmiejska zabudowa, teren leśny), z lekkim styropianem (gęstość poniżej 15 kg/m³) i mocnym klejem mineralnym w tych warunkach siły ssące wiatru nie przekraczają nośności samej warstwy klejowej.

Pomijanie kołków bywa też uzasadnione na ścianach poniżej poziomu gruntu lub na fragmentach osłoniętych daszkiem, gdzie wiatr praktycznie nie działa. Na każdym innym fragmencie elewacji brak kołków oznacza ryzyko kosztownej poprawki w ciągu 5-10 lat. Sam klej, nawet najlepszy, nie jest przewidziany do przenoszenia obciążeń normalnych do ściany.

Siedem najczęstszych błędów, które kosztują najwięcej

• Kołkowanie w świeżym kleju (przed upływem 24-48 h). Drgania od wiertarki odspajają płytę, efekt widoczny dopiero po sezonie.
• Brak talerzyka lub zbyt mały talerzyk względem gęstości styropianu. Przy EPS 70-031 talerzyk Ø50 mm wgniata się w płytę.
• Zbyt płytkie zakotwienie w murze. Kołek trzyma styropian, a nie ścianę, i przy pierwszym wietrze „wychodzi".
• Wiercenie udarem w gazobetonie lub pustaku. Rozkrusza ścianki komórek i kołek nie ma w co się rozpierać.
• Kołki w strefie brzegowej rozmieszczone jak w środku ściany. To tam wieje najmocniej.
• Nierówny docisk talerzyka. Jeden wystaje milimetr, drugi wchodzi trzy milimetry różnica termiczna punktu.
• Użycie kołków rozporowych tam, gdzie potrzebne wkręcane. Montaż w miękkim materiale „przekręca" kołek i traci nośność.

Rekomendacja produktowa do trzech typowych scenariuszy

Standardowa ściana z betonu i EPS białego 15 cm, wysokość do 8 m: kołek wbijany z trzpieniem plastikowym o długości 210 mm. Cena orientacyjna 0,35-0,50 PLN/szt., czyli ok. 1,40 PLN/m² przy układzie T. To najbardziej ekonomiczny wariant dla 90% domów jednorodzinnych.

Grafitowy styropian 20 cm na pustaku ceramicznym, dom dwukondygnacyjny: kołek wkręcany z talerzykiem Ø60 mm, długość 260 mm. Cena 0,90-1,20 PLN/szt., przy układzie W daje ok. 6,80 PLN/m². Wkręcany montaż nie uszkadza kruchej płyty grafitowej.

Budynek pasywny z XPS 25 cm, ściana trójwarstwowa z gazobetonu: kołek z trzpieniem z włókna szklanego, długość 320 mm, talerzyk Ø60. Cena 1,50-1,90 PLN/szt., przy układzie T ok. 6,50 PLN/m². Niski współczynnik λ trzpienia eliminuje mostki termiczne w newralgicznych punktach.

Stara ściana z cegły, remont termiczny, EPS 10 cm: kołek wbijany metalowy z zaślepką styropianową, długość 160 mm. Cena 1,10-1,50 PLN/szt., przy 4 szt./m² daje 4,80-6,00 PLN/m². Metalowy trzpień trzyma stabilnie nawet w kruszejącej zaprawie starego muru.

Checklista montażowa

Klej związany (24-48 h): ▢ temperatura otoczenia powyżej 5°C: ▢ podłoże suche: ▢ wiertło Ø10 mm: ▢ pompka do wydmuchiwania otworów: ▢ młotek 500 g lub wkrętarka z momentem: ▢ talerzyki Ø60 mm dla EPS 70-031: ▢ Układ T (4 szt./m²) lub W (6,25 szt./m²): ▢ strefa brzegowa 2,5 m od narożnika zagęszczona: ▢ kontrola talerzyków brak wystających: ▢ siatka zbrojąca zakrywa talerzyki: ▢

Źródła i normy

PN-EN 1991-1-4 (Eurokod 1) obciążenia wiatrem, podział na strefy. ETAG 004 wytyczne europejskie dla systemów ociepleń ETICS. ETAG 014 wymagania dla łączników tworzywowych do ETICS. PN-EN 13499 wyroby termoizolacyjne z EPS do systemów ociepleń. Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki (Dz.U. 2019 poz. 1065, z późn. zm.).
