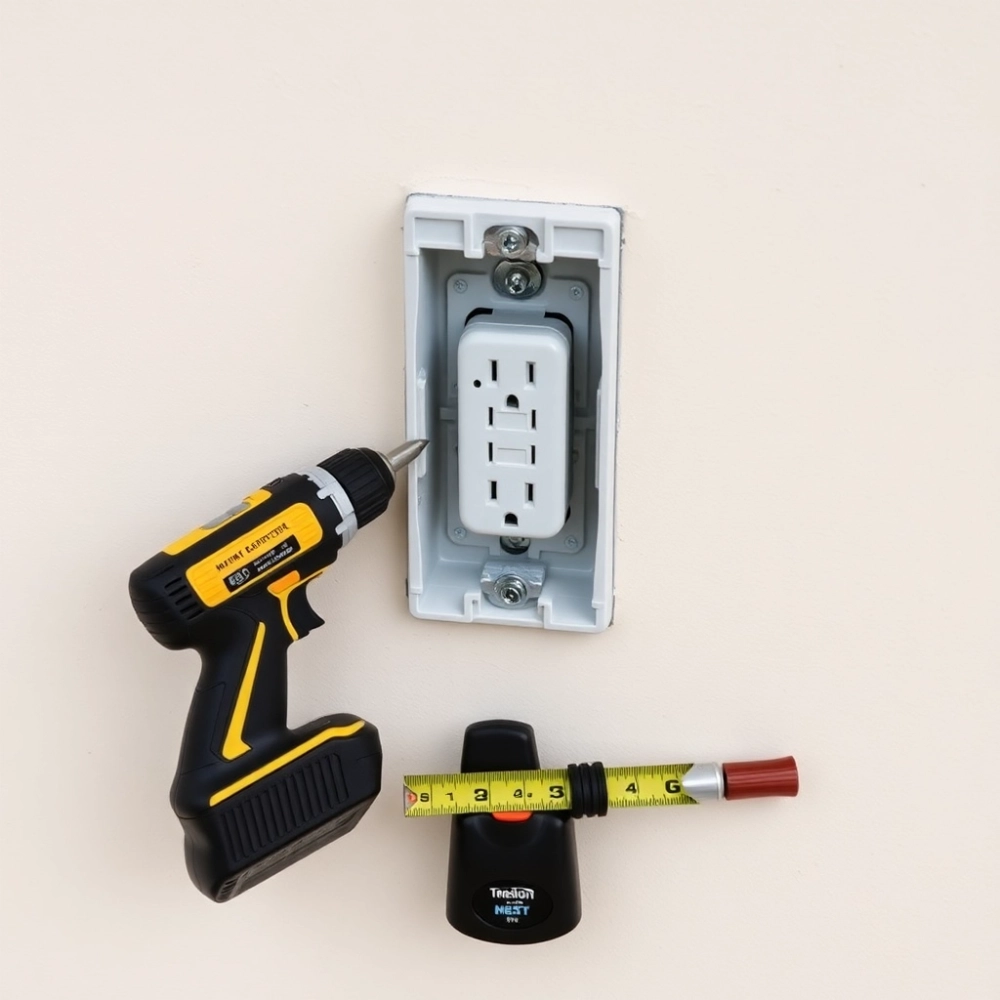

Gniazdko w elewacji? Sprawdź, jak zamontować je raz, a porządnie

Dlaczego zwykła puszka nie trzyma się ocieplenia i co z tym zrobić

Gniazdko w elewacji ocieplonej styropianem lub wełną mineralną to miejsca, w których spotykają się trzy zupełnie różne materiały: twarda ściana nośna, miękka warstwa termoizolacji oraz osprzęt elektryczny narażony na deszcz, mróz i promieniowanie UV. Każdy z nich reaguje na temperaturę inaczej. Beton rozszerza się minimalnie, aluminium puszki zauważalnie, a styropian niemal wcale, ale za to płynie pod obciążeniem punktowym. Gdy zwykła puszka elektryczna zostaje wmurowana w mur i obrośnięta dwudziestoma centymetrami styropianu, a potem przykręcamy do niej kinkiety albo gniazdo 230 V, pojawia się siła, która działa jak dźwignia na całą puszkę. Po dwóch, trzech sezonach gniazdo zaczyna się kołysać, a w skrajnych przypadkach zostaje wyrwane razem z kawałkiem styropianu.

• Dlaczego zwykła puszka nie trzyma się ocieplenia i co z tym zrobić
• Puszka do styropianu: rodzaje, nośności i tabela porównawcza produktów
• Montaż osprzętu wielokrotnego oraz obciążeń na ocieplanej elewacji

Drugą kwestią jest mostek termiczny, czyli miejsce, w którym izolacja zostaje przerwana materiałem o wysokiej przewodności cieplnej. Zwykła puszka PVC ma lambda na poziomie 0,17 W/(m·K), podczas gdy styropian fasadowy oscyluje wokół 0,031 W/(m·K). Różnica jest niemal sześciokrotna, więc punkt taki zachowuje się jak miniaturowy kaloryfer zamontowany w ścianie. Zimą skrapla się tam para wodna, latem tworzy się punkt rosy, a po kilku latach na elewacji pojawia się ciemna, brudna plama dokładnie wokół gniazda. Problem ten opisuje norma PN-EN ISO 6946, która jasno mówi, że mostki punktowe powyżej 0,3 W/K wymagają kompensacji w bilansie energetycznym budynku.

Najczęściej popełniane błędy na placach budowy to przede wszystkim montaż puszki podtynkowej bezpośrednio w warstwie styropianu, bez żadnego elementu nośnego sięgającego do muru. Drugim grzechem jest przykręcanie ciężkich opraw oświetleniowych do samego kołka rozporowego osadzonego w miękkiej piance. Trzecim jest stosowanie zwykłych wkrętów zamiast śrub z łbem sześciokątnym, co przy wkręcaniu w EPS rozrywa jego strukturę. Czwartym jest brak uszczelnienia wokół puszki, przez co woda wlewa się pod elewację i wymywa klej. Piątym, wyjątkowo kosztownym błędem, jest prowadzenie kabla bez peszla lub rury osłonowej, co w razie przebicia izolacji prowadzi do jej skrócenia o grubość ścianki.

Uwaga. Montaż elementów cięższych niż 5 kg, na przykład kamer PTZ, naświetlaczy LED 100 W lub skrzynek instalacyjnych, zawsze wymaga konsultacji z projektantem lub kierownikiem budowy. Kołkowanie w styropianie przy dużych obciążeniach dynamicznych może skutkować wyrwaniem fragmentu elewacji i utratą gwarancji na system ociepleń.

Co tak naprawdę trzyma gniazdko w ociepleniu?

Odpowiedź jest zaskakująco prosta, choć rzadko stosowana w praktyce: trzyma je element, który przenosi obciążenie z osprzętu przez warstwę izolacji aż do ściany konstrukcyjnej. To tak zwana puszka teleskopowa do dociepleń albo platforma montażowa. Oba rozwiązania działają identycznie mechanicznie: rękaw zewnętrzny opiera się na licu elewacji, rękaw wewnętrzny dochodzi do muru, a pomiędzy nimi znajduje się teleskop, który kompensuje grubość izolacji od 80 do 200 mm. Wkręt montażowy przechodzi przez cały ten dystans i trafia w kołek rozporowy osadzony w ścianie nośnej. Dzięki temu siła nie jest przenoszona przez styropian, lecz przez metalowy trzpień.

Puszka do styropianu: rodzaje, nośności i tabela porównawcza produktów

Na polskim rynku najczęściej pojawiają się trzy grupy produktów przeznaczonych do montażu w ociepleniu. Pierwszą stanowią puszki instalacyjne KEZ-3 KB oraz KEZ 300 KB, czyli klasyczne rozwiązania z tworzywa, które wkręca się bezpośrednio w wycięty otwór w styropianie. Drugą grupą są puszki teleskopowe o wymiarach 68x70x50 mm z regulowanym ramieniem, pozwalające dopasować głębokość do grubości docieplenia. Trzecią grupę tworzą puszki z zaczepami montażowymi, zwane potocznie ekonomicznymi, które sprawdzają się przy lekkich osprzętach takich jak łącznik światła czy pojedyncze gniazdo.

Wybór konkretnego modelu zależy od dwóch zmiennych: grubości izolacji oraz planowanego obciążenia. Dla standardowego docieplenia 15 cm wystarczy puszka z krótkim teleskopem, natomiast przy elewacjach pasywnych sięgających 30 cm potrzebny jest już wariant z wydłużonym ramieniem albo platforma montażowa. Mechanizm działania każdego z tych elementów jest taki sam: obciążenie przenoszone jest na ścianę nośną, a nie na warstwę termoizolacji, co eliminuje ryzyko powstawania mostków termicznych oraz wyrwania puszki z elewacji.

Przeliczając niutony na kilogramy warto pamiętać, że 1 kg odpowiada sile 9,81 N, ale w kontekście montażu na elewacji przyjmuje się przelicznik uproszczony: 10 N równe jest 1 kg. Oznacza to, że popularna puszka KEZ-3 KB utrzyma obciążenie statyczne rzędu 2,5 kg, co wystarczy dla pojedynczego gniazda wtyczkowego 230 V, ale już nie dla kinkietu z ciężką oprawą szklaną. W takiej sytuacji konieczne jest zastosowanie puszki teleskopowej albo platformy montażowej, które dzięki dłuższemu ramieniu i większej powierzchni stykowej z murem przenoszą obciążenia nawet do 12 kg bez ryzyka wyrwania.

Montaż puszki w styropianie wymaga wiertła koronowego o średnicy 68 mm oraz wiertła do muru o średnicy 8 mm. Pierwszy otwór wykonuje się w warstwie elewacyjnej, drugi w ścianie nośnej, po czym wprowadza się kołek rozporowy wraz z trzpieniem teleskopowym. Kluczowe jest zachowanie prostopadłości wiercenia, ponieważ każde odchylenie powoduje powstawanie sił bocznych działających na puszkę przy każdym wkręcaniu śruby. Po osadzeniu element nośny powinien licować z licem elewacji, a otwór wokół niego trzeba wypełnić pianką niskoprężną, która kompensuje ruchy termiczne i jednocześnie uszczelnia połączenie przed wilgocią.

Przy wełnie mineralnej procedura wygląda nieco inaczej, ponieważ materiał ten wykazuje mniejszą sztywność i wymaga elementów o większej powierzchni stykowej. Zwykłe kołki do styropianu w tym przypadku nie wystarczą, ponieważ miękkie włókno nie zapewnia im punktowego oparcia. Stosuje się kołki talerzowe z szerokim łbem albo platformy montażowe z blachy ocynkowanej, które rozkładają obciążenie na kilkadziesiąt centymetrów kwadratowych powierzchni elewacji.

Kiedy NIE stosować puszki ekonomicznej

Puszki z zaczepami do EPS, choć kuszą niską ceną, mają jedno istotne ograniczenie. Nie nadają się do montażu na elewacjach narażonych na silne podmuchy wiatru, na przykład na ścianach szczytowych domów powyżej dwóch kondygnacji, ponieważ zaczepy w czasie silnego wiatru generują siłę ssącą, która z czasem poluzowuje połączenie. Podobnie nie sprawdzają się w strefach nadmorskich, gdzie sól w połączeniu z wilgocią przyspiesza degradację tworzywa. Tam lepszym wyborem będą puszki teleskopowe z poliamidu odpornego na UV oraz korozję.

Montaż osprzętu wielokrotnego oraz obciążeń na ocieplanej elewacji

Gdy w jednym miejscu elewacji potrzebujemy gniazda, łącznika i na przykład puszki antenowej, klasyczne rozwiązanie z pojedynczymi puszkami obok siebie przestaje działać. Osprzęt wielokrotny, na przykład ramka potrójna, wymaga platformy montażowej o wymiarach przynajmniej 238x238 mm, która zapewni sztywność całej konstrukcji i zapobiegnie przesuwaniu się poszczególnych puszek względem siebie. Platformy tej wielkości mają wewnętrzne żebra wzmacniające, które rozkładają obciążenie równomiernie na całą powierzchnię styku z murem.

Schemat rozmieszczenia puszek w ramce potrójnej opiera się na rozstawie 71 mm pomiędzy środkami, co odpowiada standardowi osprzętu modułowego. W praktyce oznacza to konieczność precyzyjnego wywiercenia trzech otworów koronowych 68 mm w rozstawie osiowym 71 mm. Przy większych platformach możliwe jest łączenie elementów, co pozwala tworzyć rozbudowane zestawy na przykład czterech gniazd albo kombinacji gniazdo-łącznik-gniazdo-łącznik. Każde połączenie odbywa się przez zintegrowane zaczepy na krawędziach platform, a całość uszczelniana jest pianką niskoprężną.

Dobór platformy pod konkretne urządzenie wymaga uwzględnienia nie tylko masy, ale również momentu obrotowego, jaki powstaje przy otwieraniu klapy naświetlacza albo przy regulacji kamery. Kamera kopułowa o masie 1,5 kg, zamontowana na wysięgniku 30 cm od ściany, generuje moment 4,5 Nm, co odpowiada sile 45 N działającej na krawędź platformy. Platforma EPS-20 przenosi takie obciążenie bez problemu, ale już mniejszy MDZ_KB może z czasem zacząć się odchylać od pionu. Stąd zasada: do każdego urządzenia z wysięgnikiem dobieramy platformę o nośności dwukrotnie wyższej niż wynikałoby to z samej masy.

Specyfika montażu w wełnie mineralnej

Wełna mineralna, w odróżnieniu od styropianu, nie ma struktury komórkowej, lecz włóknistą, co oznacza, że każdy punktowy element montażowy wymaga znacznie większej powierzchni podparcia. Kołki talerzowe z łbem 60 mm stosowane przy mocowaniu samej wełny nie nadają się do osprzętu elektrycznego, ponieważ pod obciążeniem dynamicznym włókno ugina się i kołek się wysuwa. Rozwiązaniem są platformy montażowe z blachy ocynkowanej o grubości minimum 1 mm, które rozkładają siłę na całą płytę, a nie na pojedynczy punkt. Montaż w wełnie dodatkowo wymaga użycia kołków z gwintem metrycznym, które wkręca się w ścianę przez uprzednio wywiercony otwór, a nie wbija jak w przypadku styropianu.

Puszki specjalne i zastosowania niestandardowe

Na elewacjach budynków wyposażonych w instalację odgromową konieczne jest zastosowanie puszki złącza kontrolnego, na przykład modelu 68.4 o wymiarach 68x68x40 mm. Puszka ta umożliwia pomiar rezystancji uziemienia bez demontażu instalacji, a jednocześnie spełnia wymogi normy PN-EN 62305. Montaż odbywa się w specjalnym uchwycie montażowym, który kompensuje grubość ocieplenia i zapewnia dostęp do złącza od strony elewacji. W budynkach użyteczności publicznej spotyka się również puszki o zwiększonym gabarycie, na przykład 80x80x60 mm, które mieszczą większe złączki lub listwy zaciskowe.

Wskazówka praktyczna. Przed przystąpieniem do montażu zawsze warto wykonać próbę suchą, czyli przyłożenie platformy lub puszki do wyznaczonego miejsca i sprawdzenie, czy nie koliduje z istniejącą instalacją elektryczną, rurami wod-kan lub elementami konstrukcyjnymi. Wykrycie kolizji na etapie planowania zajmuje minutę, podczas gdy przebudowa gotowego ocieplenia to koszt rzędu 200-400 zł i kilka dni opóźnienia.

Checklista przed montażem gniazdka w elewacji

• Sprawdź grubość ocieplenia w danym miejscu (otwór kontrolny wiertłem 6 mm).
• Zweryfikuj brak kolizji z instalacjami wewnętrznymi detektorem.
• Dobierz puszkę lub platformę do planowanego obciążenia.
• Przygotuj wiertło koronowe 68 mm oraz wiertło do muru 8 mm.
• Użyj kołków rozporowych dedykowanych do materiału ściany.
• Wypełnij szczelinę pianką niskoprężną po osadzeniu elementu.
• Zamontuj osprzęt zgodnie z zaleceniami producenta (moment dokręcania).
• Uszczelnij krawędź puszki masą elastyczną odporną na UV.
• W przypadku obciążeń powyżej 5 kg skonsultuj się z konstruktorem.
• Po zakończeniu wykonaj pomiar rezystancji izolacji instalacji.

Kiedy wezwać fachowca? Zawsze, gdy planowany osprzęt waży więcej niż 5 kg albo gdy wymaga podłączenia do instalacji odgromowej. Podobnie przy montażu na wysokości powyżej trzech metrów bez odpowiedniego rusztowania, ponieważ praca na drabinie z wiertarką udarową to ryzyko, którego nie warto podejmować bez doświadczenia. Profesjonalny elektryk wykona instalację w 2-4 godziny, a błędy popełnione przy samodzielnym montażu mogą skutkować kosztami naprawy elewacji rzędu kilku tysięcy złotych.

Źródła danych i podstawy prawne

Wymagania techniczne dotyczące montażu osprzętu w ociepleniach reguluje norma PN-EN ISO 6946 (komponenty i elementy budynku opór cieplny i współczynnik przenikania ciepla). Zagadnienia mostków termicznych opisuje PN-EN ISO 14683, a wymagania dotyczące instalacji odgromowych PN-EN 62305. Kwestie bezpieczeństwa instalacji elektrycznych niskonapięciowych reguluje PN-HD 60364. Dodatkowo przy projektowaniu elewacji ocieplonych stosuje się wytyczne ITB dotyczące systemów ociepleń (seria instrukcji ITB nr 334, 447, 468). Szczegółowe dane produktów i nośności elementów montażowych można znaleźć w katalogach technicznych producentów systemów ociepleń oraz w aprobatach technicznych publikowanych przez Główny Urząd Nadzoru Budowlanego.
