Styrodur na podłogę – układasz raz, izolujesz na lata

Jak przygotować podłoże pod styrodur

Suche, czyste i równe tylko takie podłoże zagwarantuje, że płyty XPS przylegną na całej powierzchni, a wylewka nie popęka przy najmniejszym osiadaniu. Każdy milimetr nierówności powyżej 3 mm na dwumetrowej łacie to później punkt koncentracji naprężeń, który prędzej czy później przełoży się na rysę w posadzce.

• Jak przygotować podłoże pod styrodur
• Jaki styrodur wybrać pod wylewkę i ogrzewanie podłogowe
• Układanie styroduru na podłodze krok po kroku
• Ogrzewanie podłogowe na styrodurze
• Wylewka na styrodurze
• Najczęstsze błędy przy układaniu styroduru na podłodze
• Kosztorys orientacyjny i czas pracy
• Najczęściej zadawane pytania

Pierwszym krokiem jest dokładne odkurzenie stropu lub wylewki wyrównawczej, usunięcie luźnych fragmentów i zaszpachlowanie ubytków. Na tym etapie warto zmierzyć wilgotność podłoża higrometrem beton powinien mieć mniej niż 3% masy, a anhydryt mniej niż 0,5%. Mokre podłoże zamknięte folią PE zacznie po kilku tygodniach oddawać parę wodną, tworząc pod styrodurem pęcherze, które po pewnym czasie wypychają posadzkę do góry.

Gdy powierzchnia spełnia normy suchości, przychodzi czas na gruntowanie preparatem dopasowanym do chłonności podłoża. Grunt nie służy „wzmocnieniu" betonu on wyrównuje chłonność i tworzy cienką błonę poprawiającą przyczepność kolejnych warstw. Na chłonnym stropie rozcieńczamy go 1:1, na gładkim wylewamy z wiaderka bez rozcieńczania i rozprowadzamy wałkiem tak, by utworzył cienki, równomierny film.

Folia polietylenowa grubości co najmniej 0,2 mm stanowi barierę paroizolacyjną, bez której cała inwestycja w izolację termiczną traci sens. Arkusze układa się z zakładkami 10-15 cm, a na ścianach wywija na wysokość przyszłej wylewki plus 2-3 cm. Wywinięcie przyklejamy taśmą do ściany, by nie zsunęło się pod ciężarem płyt i nie odsłoniło krawędzi styropianu.

Przy podłodze na gruncie pod folią powinna się jeszcze znaleźć podsypka żwirowo-piaskowa zagęszczona warstwami po 15 cm, z rzędną wykończoną poniżej poziomu progu. Izolacja przeciwwilgociowa z papy lub folii PE o grubości 0,3 mm ułożona na tej podsypce zamyka obwód ochronny od strony gruntu.

Checklistę przed rozpoczęciem układania styroduru na podłodze warto wydrukować i powiesić nad stanowiskiem pracy. Oto co musi być spełnione, zanim położysz pierwszą płytę:

• podłoże suche (wilgotność masowa poniżej 3% dla betonu, 0,5% dla anhydrytu),
• powierzchnia czysta, odpylona, bez resztek zapraw i farb,
• nierówności nieprzekraczające 3 mm na łacie 2 m,
• grunt dobrze wyschnięty (minimum 4 h dla dyspersji akrylowej),
• folia PE ułożona z zakładkami 10-15 cm i wywinięta na ściany.

Jaki styrodur wybrać pod wylewkę i ogrzewanie podłogowe

Styrodur to handlowa nazwa polistyrenu ekstrudowanego XPS, który w odróżnieniu od klasycznego EPS-u ma strukturę zamkniętokomórkową i praktycznie zerą nasiąkliwość. Ta cecha sprawia, że nadaje się wszędzie tam, gdzie panuje wilgoć: na podłodze na gruncie, nad nieogrzewaną piwnicą, pod posadzkami w łazienkach, a także pod wylewkę z ogrzewaniem podłogowym, gdzie temperatura cyklicznie oscyluje między 20 a 35°C.

Dobór konkretnego typu zaczyna się od wytrzymałości na ściskanie przy 10-procentowym odkształceniu, oznaczonej symbolem CS. Wartość 200 kPa oznacza, że próbka wytrzyma obciążenie 20 ton na metr kwadratowy, zanim skurczy się o 10%. Pod typową wylewkę w mieszkaniu wystarczy 200 kPa, pod wylewkę z ogrzewaniem wodnym lepiej wybrać 300 kPa, a pod posadzkę przemysłową 500 kPa i więcej.

Drugim parametrem, który decyduje o efektywności izolacji, jest współczynnik przewodzenia ciepła λ (lambda). Im niższy, tym cieńsza warstwa daje taki sam opór cieplny. Standardowy XPS ma lambdę 0,032-0,035 W/(m·K), ale odmiany grafitowe osiągają 0,029-0,030 W/(m·K), pozwalając zmniejszyć grubość płyty o 15-20% przy tej samej izolacyjności.

Poniższa tabela porównuje najczęściej spotykane typy materiału pod posadzki. Ceny orientacyjne dotyczą standardowych płyt o frezowanych krawędziach i mogą się różnić w zależności od regionu oraz wielkości zamówienia.

Grubość izolacji zależy od miejsca montażu i wymagań cieplnych. W nowym budownictwie mieszkaniowym standardem jest 5 cm XPS-u o lambdzie 0,034 W/(m·K), co daje opór cieplny R ≈ 1,47 m²·K/W. Pod ogrzewanie podłogowe, gdzie wylewka może osiągać 35°C, zwiększamy grubość do 8-10 cm, by ciepło płynęło głównie w górę, a nie grzało grunt pod spodem. Strop nad nieogrzewaną piwnicą wymaga jeszcze więcej zwykle 12-15 cm, bo R musi sięgać 3,5-4,0 m²·K/W, zgodnie z wymogami Warunków Technicznych WT 2021.

Nie stosuj XPS-u twardości 200 kPa pod wylewkę z ogrzewaniem podłogowym cykliczne nagrzewanie i chłodzenie prowadzi do pełzania materiału i miejscowego ugięcia posadzki o 2-3 mm. Taka strata podparcia oznacza pęknięcia płytek albo trzaski w deskach warstwowych po dwóch-trzech sezonach grzewczych.

Przy wyborze zwróć uwagę na krawędzie płyt. Proste krawędzie wymagają precyzyjnego dociskania, żeby nie powstawały szczeliny. Frezowane (zakładkowe) same się centrują i redukują ryzyko mostków termicznych na stykach. W domu jednorodzinnym lepiej dopłacić kilka złotych za metr i mieć spokój na dekady.

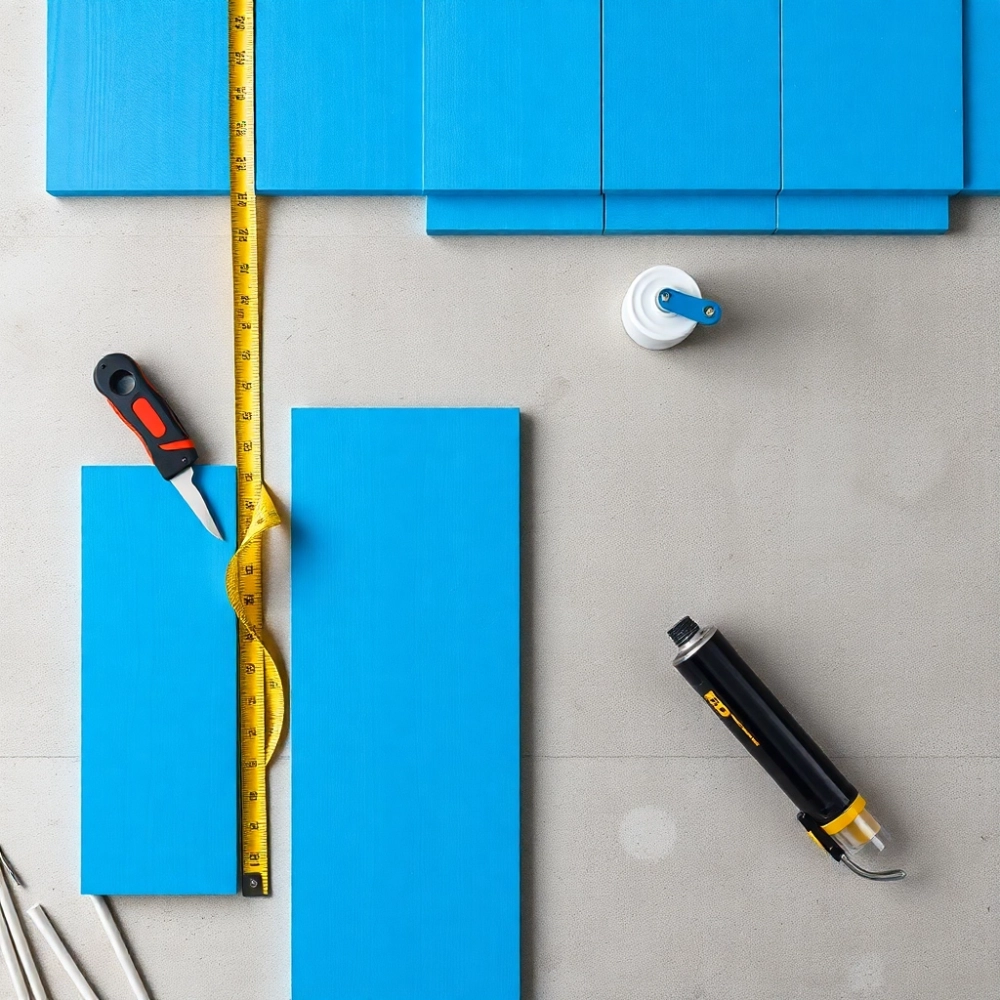

Układanie styroduru na podłodze krok po kroku

Pracę zaczyna się od narożnika pomieszczenia najbardziej oddalonego od wejścia, by chodzenie po już ułożonych płytach ograniczyć do minimum. Pierwszy rząd stanowi bazę geometryczną jeśli zacznie się od krzywej ściany, przesunie się ona przez wszystkie następne, a pod koniec okaże się, że klin o szerokości 8 cm nie ma się gdzie wpasować.

Płyty układa się mijankowo, z przesunięciem spoin o minimum 30 cm między sąsiednimi rzędami. Układ na krzyż, popularny przy kostce brukowej, tutaj nie ma sensu wzdłuż jednej linii przechodzi wtedy spoin aż cztery warstwy materiału, a każda z nich jest potencjalnym mostkiem termicznym. Mijanka gwarantuje, że żadna szczelina nie biegnie przez całą grubość izolacji.

Dociskanie odbywa się dłonią lub pacą, nigdy butem. Styrodur jest sprężysty i odkształca się przy punktowym nacisku, a po odciążeniu wraca do pierwotnego kształtu, ale wypełnia szczelinę „na pamiątkę" i wypiera ją na zewnątrz, tworząc lekki garb. Kilka takich garbów to już kilka milimetrów różnicy, które wylewka będzie musiała wyrównać.

Przy rurach, słupkach i przejściach instalacyjnych płytę docina się nożem termicznym lub piłą płatnicą o drobnym uzwojeniu. Cięcie musi być tak ciasne, by szczelina wokół rury nie przekraczała 3 mm większą wypełnia się pianką niskoprężną, która po utwardzeniu zachowuje elastyczność i nie przerywa izolacji przy ruchach termicznych.

Drugą warstwę folii PE (grubość 0,2 mm) rozkłada się na wierzchu XPS-u, jeśli wylewka ma być anhydrytowa albo cementowa bez domieszek hydrofobowych. Folia chroni przed zbyt szybkim odciąganiem wody z wylewki i zapobiega mleczku cementowemu wsiąkającemu w styki płyt. Pod ogrzewanie podłogowe stosuje się natomiast folię metalizowaną, która odbija promieniowanie cieplne z powrotem w górę.

Ogrzewanie podłogowe na styrodurze

Wariant z ogrzewaniem wodnym wymaga specjalnego podejścia na każdym etapie. Pierwsza różnica pojawia się już przy wyborze materiału potrzebujesz XPS-u z folią metalizowaną lub płyt systemowych z wypustkami, które stabilizują rury bez dodatkowych uchwytów. Sam materiał powinien mieć CS ≥ 300 kPa, bo ogrzewanie cyklicznie rozszerza i kurczy wylewkę, obciążając podparcie.

Rury PEX lub PE-RT II prowadzi się ślimakiem lub meandrem, ze stałym rozstawem 15-20 cm. W strefach brzegowych, gdzie straty ciepła są większe, gęstość zwojów zwiększa się do 10-15 cm, a w środku pomieszczenia utrzymuje 20 cm. Różnica gęstości nie może przekraczać 50% na sąsiednich odcinkach, bo inaczej wychodzą strefy przegrzane i niedogrzane.

Mocowanie rur do płyt odbywa się plastikowymi klipsami wbijanymi w XPS lub systemowymi listwami zatrzaskowymi. Klips wchodzi w materiał z wyczuwalnym oporem zbyt luźne mocowanie sprawi, że rura uniesie się podczas wylewania betonu i powstanie pęcherz powietrza pod posadzką. W praktyce jeden klips przypada na każde 30-50 cm bieżące rury, plus dodatkowy przy każdym łuku.

Próba ciśnieniowa to punkt bez powrotu. Rury napełnia się wodą, odpowietrza i podnosi ciśnienie do 6 barów na 24 godziny. Spadek ciśnienia o więcej niż 0,2 bar oznacza nieszczelność, którą trzeba zlokalizować i naprawić przed wylewką. Próba z powietrzem jest wprawdzie szybsza, ale nieszczelność kompresuje wilgoć z powietrza i zaciera mikrootworki, więc wynik bywa fałszywie pozytywny.

Folia metalizowana na wierzchu XPS-u przed rozłożeniem rur poprawia rozkład ciepła. Bez niej strefa bezpośrednio nad rurą nagrzewa się o 2-3°C więcej niż strefa między rurami, co wyczuwalnie zmienia komfort chodzenia boso. Folia odbija promieniowanie podczerwone z powrotem ku górze i wyrównuje temperaturę powierzchni posadzki.

Wylewka na styrodurze

Minimalna grubość wylewki cementowej nad rurami ogrzewania podłogowego wynosi 4-5 cm, a nad górną krawędzią wypustek systemowych 3,5 cm. Cieńsza warstwa pęka przy pierwszym cyklu grzewczym, bo naprężenia termiczne nie mają się w czym rozproszyć. Anhydryt jest bardziej wyrozumiały i wystarczy mu 3,5 cm nad rurami, ale wymaga wcześniejszego wysuszenia do wilgotności masowej poniżej 0,3% przed ułożeniem parkietu.

Dylatacja obwodowa przy ścianach wykonuje się z taśmy brzegowej z pianki PE o grubości 8-10 mm, którą przykleja się do ściany przed wylewaniem. Taśma kompensuje rozszerzalność cieplną wylewki (8-10 mm na 10 m bieżących przy różnicy temperatur 30°C) i zapobiega pękaniu przy narożnikach. Jej brak oznacza dźwięki „strzelania" w czasie pierwszego rozruchu ogrzewania.

Czas wiązania i suszenia różni się zasadniczo od siebie. Wylewka cementowa wiąże chemicznie po 24-48 godzinach i można po niej chodzić, ale pełną wytrzymałość uzyskuje po 28 dniach. W tym czasie nie wolno uruchamiać ogrzewania podłogowego zbyt szybkie odparowanie wody prowadzi do mikropęknięć i słabej przyczepności rur. Pierwszy rozruch zaczyna się od temperatury zasilania 25°C i podnosi się ją o 5°C dziennie, aż do osiągnięcia docelowej wartości.

Najczęstsze błędy przy układaniu styroduru na podłodze

Pomijanie folii PE pod XPS-em to klasyk, który kosztuje inwestora tysiące złotych. Para wodna z betonu kondensuje na spodzie styropianu, skroplona woda nie ma dokąd odpłynąć i powoli degraduje zarówno izolację, jak i klej do płytek. Skutki pojawiają się po 3-5 latach w postaci odparzonej terakoty i pleśni pod listwami.

Nie rób tego: miękki styropian EPS 70 pod ogrzewanie podłogowe. Jego wytrzymałość 70 kPa nie wytrzymuje cykli grzewczych i po dwóch sezonach posadzka ugina się o 2-3 mm, łamiąc fugi i pękając płytki.

Brak dylatacji obwodowej przy ścianach powoduje naprężenia ściskające, które wylewka kompensuje pęknięciami w najsłabszym miejscu zwykle w środku pomieszczenia lub przy drzwiach. Naprawa polega na wycięciu szczeliny, wypełnieniu masą trwale elastyczną i odtworzeniu posadzki, co przy ogrzewaniu podłogowym oznacza zatrzymanie całego obiegu na kilka tygodni.

Pośpiech przy próbie ciśnieniowej kończy się zalaniem sąsiada. Rury pod ciśnieniem 6 barów wytrzymują bez problemu przez cały okres użytkowania, ale nieszczelność 0,5 mm w złączce pozwala wydostać się kilku litrom wody na godzinę, co w ciągu doby zamieni wylewkę w basen. Próba 24-godzinna kosztuje jeden dzień zwłoki i nic więcej.

Użycie noża zamiast piły do cięcia XPS-u daje poszarpane krawędzie i szczeliny rzędu 5 mm. W taką szczelinę wchodzi potem wylewka, tworząc betonowy „klin" w izolacji, który przewodzi ciepło 50 razy lepiej niż styrodur. Mostek termiczny jest na całą grubość płyty i nic go nie ukryje przed kamerą termowizyjną przy odbiorze budynku.

Porada praktyczna: płyty XPS-u przechowuj w oryginalnym opakowaniu foliowym do momentu montażu. Promieniowanie UV degraduje powierzchnię materiału w ciągu kilku tygodni, a utleniona warstwa znacznie słabiej wiąże z klejem do płytek.

Kosztorys orientacyjny i czas pracy

Dla standardowego mieszkania 60 m² w stanie deweloperskim koszt materiałów przy układaniu styroduru na podłodze zamyka się w przedziale 4500-7200 zł. Największy udział ma sam XPS (60%), folia PE i akcesoria (10%), wylewka (25%) oraz taśmy i klipsy (5%). Robocizna ekipy, która wykona komplet (izolacja + wylewka + ogrzewanie podłogowe), to dodatkowe 90-140 zł/m², zależnie od regionu.

Czas pracy zależy od metrażu i stopnia skomplikowania. Samo rozłożenie XPS-u na 60 m² zajmuje jednej osobie 6-8 godzin. Dodanie ogrzewania podłogowego wydłuża pracę do dwóch dni roboczych, wylewka zacierana ręcznie to kolejne 6 godzin. Łącznie z przerwami technologicznymi (schnięcie gruntu, wiązanie wylewki) inwestycja zajmuje od 7 do 14 dni kalendarzowych.

Orientacyjne ceny materiałów w tekście pochodzą z analizy rynkowej na początku 2024 roku i mają charakter informacyjny. Rzeczywiste wartości różnią się w zależności od producenta, regionu i wielkości zamówienia.

Najczęściej zadawane pytania

Czy styrodur można kłaść bezpośrednio na grunt? Tak, pod warunkiem że pod spodem znajduje się odpowiednio zagęszczona podsypka żwirowa i folia PE grubości minimum 0,3 mm. Bez tych warstw XPS nasiąka wodą gruntową i traci właściwości izolacyjne w ciągu kilku lat.

Ile kosztuje ułożenie 1 m² styroduru pod ogrzewanie podłogowe? Materiał (XPS 300 + folia metalizowana + klipsy) to około 70-100 zł/m², robocizna 50-80 zł/m². Razem 120-180 zł/m² bez wylewki i rur grzewczych.

Czy XPS lepszy niż EPS pod podłogę? W warunkach wilgoci (grunt, piwnica, łazienka) tak XPS ma nasiąkliwość poniżej 0,5% objętości wobec 2-4% dla EPS-u. W suchych wnętrzach EPS 150 bywa tańszą alternatywą o porównywalnych parametrach cieplnych.

Źródła danych i norm: Warunki Techniczne, jakim powinny odpowiadać budynki i ich usytuowanie (WT 2021, Dz.U. 2022 poz. 1225), norma PN-EN 13164 „Wyroby do izolacji cieplnej w budownictwie Wyroby z polistyrenu ekstrudowanego (XPS) produkowane fabrycznie", norma PN-EN 1264 „Instalacje ogrzewania podłogowego", Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (z późn. zm.). Więcej informacji technicznych: ITB (instytut techniki budowlanej) portal ITB, PZiTB Polski Związek Inżynierów i Techników Budownictwa, Build Desk katalog materiałów budowlanych.
