Jak poprowadzić kabel po elewacji ze styropianem bez kucia ściany

Wybór trasy kabla po ocieplonej ścianie to decyzja, która zaważy na trwałości instalacji, estetyce budynku i bezpieczeństwie domowników na następne dwadzieścia kilka lat. Trzeba przy tym pogodzić trzy sprzeczne wymagania: ochronę warstwy styropianu przed przekłuciem, odporność przewodu na promieniowanie UV oraz wilgoć, a jednocześnie zachować możliwość serwisowania połączenia bez kucia elewacji. Poniżej znajdziesz konkretne rozwiązania z przedziałami cenowymi, opisem mechanizmów mocowania i listą błędów, które widywałem przy odbiorach domów jednorodzinnych.

• Trzy scenariusze prowadzenia kabla po elewacji: szybka decyzja
• Jaki kabel wybrać na zewnątrz budynku, żeby nie wymienić go za rok
• Montaż kabla na styropianie: kanał, kołki czy rurka peszel
• Kabel pod tynkiem w elewacji: wariant niewidoczny krok po kroku
• Najczęstsze błędy przy prowadzeniu kabla po elewacji
• Strefa ochronna i bezpieczeństwo: odstępy, które mają znaczenie
• Checklista wykonawcy: dwanaście punktów od pomiaru do odbioru
• FAQ: jak poprowadzić kabel po elewacji, żeby służył latami

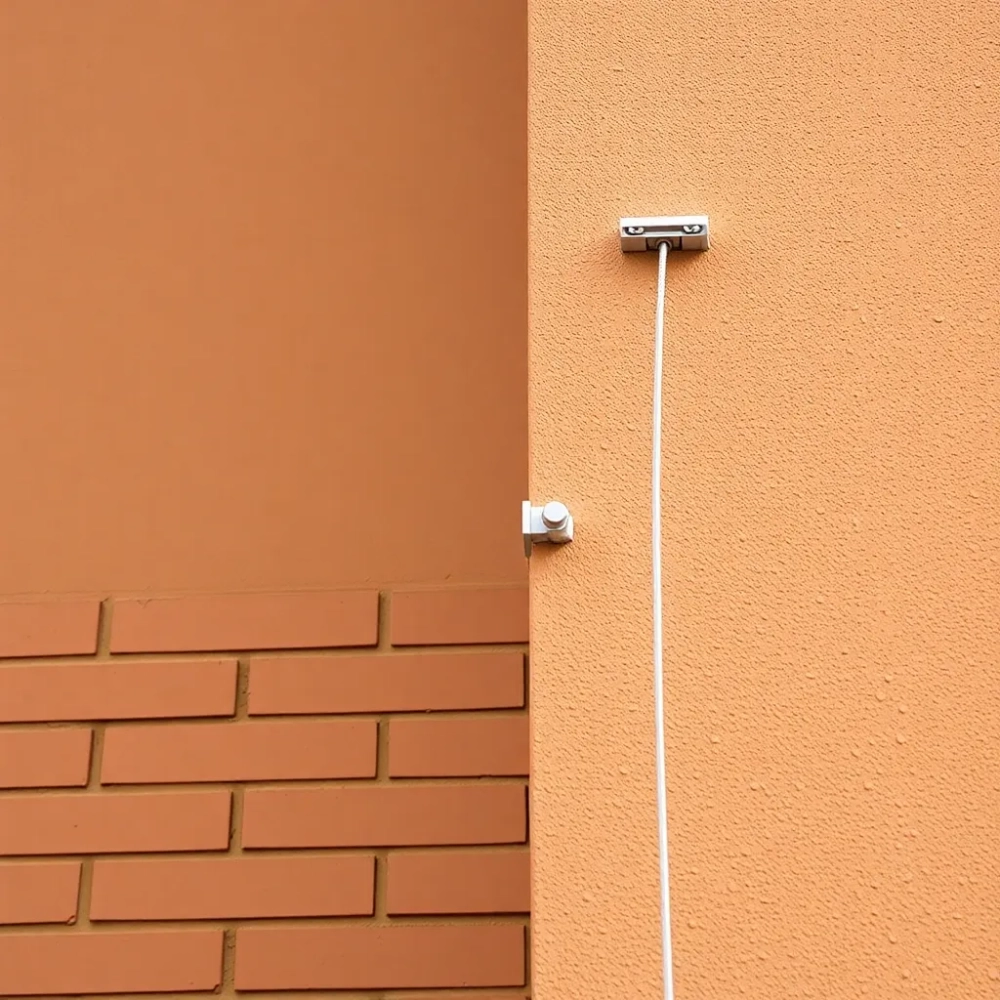

Trzy scenariusze prowadzenia kabla po elewacji: szybka decyzja

Zanim sięgniesz po wiertarkę, wybierz wariant trasy, bo od niego zależy dobór osłon, uchwytów i norm długości. Natynkowo w kanale PVC to opcja najtańsza i w pełni odwracalna, ale widoczna gołym okiem. Podtynkowo z frezowaniem w styropianie daje idealny efekt wizualny, lecz wymaga precyzji i wiedzy, gdzie biegną dylatacje. W rurce peszel wzdłuż rynny lub pod parapetem łączysz oba światy: estetykę z dostępem serwisowym, jednak musisz liczyć się z większym kosztem materiałowym.

Natynkowo możesz prowadzić kabel wyłącznie przewodem odpornym na UV, w osłonie o klasie co najmniej IP67. To ważne, bo zwykły YDY w białej izolacji PVC zaczyna kruszeć po dwóch, trzech sezonach na słońcu, a woda deszczowa wnika pod powłokę przez mikropęknięcia.

Podtynkowo nie wolno układać żadnych połączeń ani skrętek. Każde zakończenie kabla wyprowadzasz do puszki hermetycznej, bo zacisk pod tynkiem, nawet w osłonie, pracuje mechanicznie przy zmianach temperatury i po kilku latach może się poluzować.

Koszt trasy dwudziestu metrów różni się znacząco. Wariant natynkowy w kanale PVC zamkniesz w kwocie 250-400 zł za materiał i około 6-8 godzin robocizny własnej. Podtynkowy wymaga frezarki, szpachli i farby: materiał 180-300 zł, lecz czas pracy rośnie do 10-14 godzin, bo każdy metr frezujesz osobno.

Jaki kabel wybrać na zewnątrz budynku, żeby nie wymienić go za rok

Kluczowa zasada: na zewnątrz pracują wyłącznie przewody z powłoką odporną na promieniowanie ultrafioletowe i wilgoć. Norma PN-HD 60364 klasyfikuje takie instalacje jako narażone na warunki atmosferyczne i wymaga klasy ochrony minimum IP44 dla osłon, a punktów łączeniowych IP67.

Najczęstszy błąd to wybór popularnego YDY 3x1,5 mm². Ten przewód projektowany jest do wnętrz, w suchym miejscu i bez kontaktu z UV. Po jednym sezonie izolacja żółknie i twardnieje, po dwóch zaczyna pękać na zagięciach. Na elewacji wytrzymuje krótko, a wymiana oznacza kucie tynku albo demontaż kanału.

Przekrój 3x1,5 mm² wystarczy do zasilania rolet okiennych i oświetlenia elewacyjnego do 20 metrów. Przy dłuższych trasach spadek napięcia przekracza 3 procent, co odbiera siłę silnikom rolet i powoduje migotanie LED-ów. Powyżej tej długości dobierz 3x2,5 mm² albo poprowadź osobny obwód z rozdzielni.

YnTKSY to przewód ekranowany, zaprojektowany do pracy w warunkach zewnętrznych i przy zakłóceniach elektromagnetycznych. Jego czarny płaszcz z polwinitu wytrzymuje bez kruszenia dekadę w pełnym słońcu.

Montaż kabla na styropianie: kanał, kołki czy rurka peszel

Kanał elektromontażowy PVC w wersji samoprzylepnej sprawdza się na gładkim styropianie położonym nie dalej niż dwa lata temu. Warstwa kleju akrylowego wiąże z pianką na tyle mocno, że utrzymuje kanał o przekroju 20x10 mm z pojedynczym kablem YKXS. Nie stosuj go na kruszącym się, piaszczanym tynku, bo taśma odpadnie po pierwszej zimie.

Kołki talerzowe do styropianu, tak zwane FID, mają nośność do 3 kilogramów na punkt i pozwalają mocować uchwyty kablowe co 30 centymetrów. Mechanizm opiera się na zgrubieniu trzpienia w kształcie grzybka, który przenosi siłę na dużą powierzchnię płyty, nie wyrywając jej. Wkręcasz je wkrętarką z niskim momentem obrotowym, bo zbyt mocne dokręcenie wgniata talerzyk i osłabia mocowanie.

Rurka peszel RL 16 lub 20 milimetrów w uchwytach co 30-40 centymetrów to opcja dla kabli prowadzonych w miejscach narażonych na uszkodzenia mechaniczne, na przykład przy chodniku wejściowym albo wzdłuż krawędzi garażu. Peszel chroni kabel przed przypadkowym przecięciem sekatorem czy uderzeniem twardego przedmiotu, a przy tym masz możliwość wymiany przewodu bez kucia elewacji.

Nigdy nie używaj kleju montażowego zamiast mocowania mechanicznego na elewacji. Po roku różnica rozszerzalności termicznej kleju i styropianu powoduje odspojenie, a kabel wisi w najmniej spodziewanym momencie.

Kabel pod tynkiem w elewacji: wariant niewidoczny krok po kroku

Wariant podtynkowy w elewacji styropianowej to frezowanie rowka o głębokości 2-3 centymetrów za pomocą ręcznej frezarki do styropianu. Rowek prowadzisz wzdłuż wytyczonego sznurkiem toru, na przykład od rozdzielni do puszki przy rolecie. Następnie układasz w nim przewód YDYp w osłonie z miękkiej rurki karbowanej, szpachlujesz klejem do styropianu i zacierasz pod strukturę tynku.

Tylko taki wariant daje naprawdę niewidoczny efekt, lecz wymaga wcześniejszego zaplanowania lokalizacji puszek. Każde odgałęzienie musi zakończyć się w hermetycznej puszce instalacyjnej z dławikiem, bo pod tynkiem nie ma miejsca na rozgałęzienia i skrętki. Dławik kablowy w puszce dociska powłokę, uniemożliwiając wnikanie wilgoci i jednocześnie zabezpiecza kabel przed wysunięciem.

Rowki frezuj przed nałożeniem siatki zbrojącej, a sam kabel wciągaj w rurkę karbowaną. Dzięki temu przy ewentualnej wymianie przewodu nie musisz kuć tynku, tylko wypłatasz stary kabel i wciągasz nowy. To różnica między robotą na godzinę a robotą na dwa dni.

Przy dłuższych odcinkach, powyżej 6 metrów w jednej linii, pozostaw dylatację: elastyczny odcinek kabla, który kompensuje ruchy termiczne elewacji. Bez niej kabel napięty między puszkami zacznie wypychać tynk w najsłabszym punkcie już po pierwszej zimie.

Najczęstsze błędy przy prowadzeniu kabla po elewacji

Wybór YDY bez osłony odpornej na UV to błąd numer jeden, który widuję przy odbiorach. Drugi najczęstszy to brak mocowania mechanicznego: kabel leży w kanale samoprzylepnym przyklejonym do piaszczystego tynku. Trzeci, równie kosztowny w naprawie, to prowadzenie kabla przez kasetę rolety zamiast przez ścianę obok.

Kabel w kasecie rolety przylega do ruchomych elementów, nagrzewa się od promieni słonecznych odbitych od okna i z czasem traci izolację. Prawidłowa trasa wiedzie od rozdzielni przez ścianę do puszki przy oknie, a do kasety trafia wyłącznie krótki odcinek sterowania.

Brak zapasu kabla przy puszce to piąty błąd z listy. Montażysta ucina przewód na styk, zostawiając tyle, ile potrzeba do podłączenia złączki. Przy jakiejkolwiek awarii nie da się wymienić samego zacisku, trzeba przedłużać kabel albo kuć tynek. Zostawiaj minimum 15 centymetrów zapasu w każdej puszce.

Łączenia kabli wykonuj wyłącznie w puszkach hermetycznych z atestem IP67, złączkami prądowymi w wersji z koszulką zalewową. Każde skręcenie przewodów pod tynkiem to potencjalny punkt grzania się po kilku latach eksploatacji.

Czwarty błąd, brak dylatacji przy długich odcinkach, wynika z pominięcia fizyki budowli. Elewacja pracuje: rozszerza się latem, kurczy zimą, a kabel prowadzony w jednej linii przez 10 metrów bez luzu nie ma gdzie oddać naprężeń. Efekt to pęknięty tynk wzdłuż trasy kabla, widoczny gołym okiem po pierwszym sezonie grzewczym.

Strefa ochronna i bezpieczeństwo: odstępy, które mają znaczenie

Przewód prowadzony po elewacji musi zachować minimalny odstęp 30 centymetrów od nawiewników okiennych i kratek wentylacyjnych. To wymóg normy instalacji elektrycznych, który zabezpiecza przed wciąganiem oparów i skroplin w bezpośrednie sąsiedztwo izolacji. Mniejszy odstęp dopuszczalny jest wyłącznie przy zastosowaniu dodatkowej osłony mechanicznej, na przykład peszla stalowego.

Każdy element narażony na działanie deszczu pracuje w klasie minimum IP67. W praktyce oznacza to puszki z dławikami kablowymi, kanały z uszczelką na łączeniach i wtyczki z bagnetowym zamknięciem. Klasa IP44 wystarczy pod zadaszeniem, na przykład pod balkonem, ale nigdy na ścianie szczytowej wystawionej na wiatr z deszczem.

Uziemienie obwodu zasilającego roletę lub oświetlenie elewacyjne jest obowiązkowe. Nawet jeśli silnik rolety jest w II klasie ochronności, sam obwód wymaga przewodu ochronnego PE doprowadzonego do puszki i połączonego z listwą w rozdzielni. To nie formalność, lecz zabezpieczenie, które w razie przebicia odłącza zasilanie w ułamku sekundy.

Na balkonie narażonym na deszcz nie prowadź kabla w kanale samoprzylepnym, nawet jeśli producent deklaruje wodoodporność. Jedyną pewną opcją jest peszel z atestem do zastosowań zewnętrznych i uchwyty co 30 centymetrów.

Checklista wykonawcy: dwanaście punktów od pomiaru do odbioru

Zanim zaczniesz wiercić, zmierz trasę z uwzględnieniem zapasów przy puszkach i załamaniach. Dobierz typ przewodu do warunków: UV, wilgoć, obciążenie mechaniczne. Sprawdź, czy na ścianie są dylatacje, których nie wolno krzyżować kablem bez kompensacji.

• Pomiar trasy z 10 procentowym zapasem kabla
• Wybór przewodu odpornego na UV i wilgoć
• Oznaczenie punktów mocowania co 30-40 centymetrów
• Wiercenie otworów pod kołki talerzowe lub uchwyty peszla
• Montaż kanału, rurki lub peszla wraz z uchwytami
• Ułożenie kabla z zachowaniem dylatacji przy długich odcinkach
• Wyprowadzenie końcówek do puszek hermetycznych IP67
• Złączenie przewodów złączkami z koszulką zalewową
• Sprawdzenie ciągłości przewodu ochronnego PE
• Pomiar rezystancji izolacji miernikiem
• Zabezpieczenie puszek przed wilgocią do czasu podłączenia
• Udokumentowanie trasy zdjęciami przed zakryciem kanału lub tynkowaniem

FAQ: jak poprowadzić kabel po elewacji, żeby służył latami

Czy mogę puścić kabel w kasecie rolety?
Nie. Trasa prowadzi przez ścianę obok kasety, a do samej kasety trafia wyłącznie krótki odcinek sterowania. Kabel w kasecie nagrzewa się i naraża na uszkodzenia mechaniczne przy ruchu rolety.

Jaki przekrój kabla do rolet zewnętrznych?
3x1,5 milimetra kwadratowego do 20 metrów. Powyżej tej długości zastosuj 3x2,5 milimetra, bo spadek napięcia przekroczy dopuszczalne 3 procent i silniki stracą moc.

Czy trzeba uziemić obwód zasilający roletę?
Tak, każdy obwód z kablem prowadzonym po elewacji wymaga przewodu ochronnego PE podłączonego do rozdzielni. To wymóg normy PN-HD 60364.

Co sprawdzać co roku?
Stan puszek, szczelność dławików, ewentualne pęknięcia kanału PVC, mocowanie uchwytów. Raz na trzy lata warto zmierzyć rezystancję izolacji, szczególnie na ścianie północnej narażonej na wilgoć.

Trasa kabla po elewacji ze styropianem nie jest trudna, jeśli od początku wiesz, dlaczego wybierasz konkretne rozwiązanie. Najważniejsze to nie oszczędzać na przewodzie, nie łączyć kabli pod tynkiem i zostawić przy puszkach zapas, który uratuje każdą przyszłą naprawę. Jeśli trasa przekracza 20 metrów albo w grę wchodzi zasilanie pompy czy oświetlenia powyżej 1000 watów, skonsultuj trasę z uprawnionym elektrykiem: rachunek za pomyłkę przychodzi po kilku sezonach, gdy tynk zaczyna pękać.
