Jak obliczyć kąt nachylenia dachu dwuspadowego

Każdy, kto staje przed wyborem projektu domu albo zleca remont dachu, w pewnym momencie słyszy od architekta lub dekarza liczbę podaną w stopniach i zastanawia się, skąd ona pochodzi i co właściwie oznacza dla jego portfela. Kąt nachylenia dachu dwuspadowego to nie abstrakcja z podręcznika geometrii to liczba, która decyduje o tym, ile zapłacisz za pokrycie, czy śnieg będzie bezpiecznie zsuwał się zimą i czy strych nadaje się do czegokolwiek poza składowaniem starych mebli. Obliczenie tego kąta samodzielnie zajmuje dosłownie kilka minut, a daje ci coś cenniejszego niż gotowy wynik daje ci język, którym możesz rozmawiać z fachowcem na równych prawach.

• Czym jest kąt nachylenia dachu dwuspadowego
• Wzór na kąt nachylenia dachu dwuspadowego
• Jak zmierzyć kąt nachylenia dachu dwuspadowego
• Przelicznik kąta nachylenia dachu dwuspadowego
• Typowe kąty nachylenia dachu dwuspadowego
• Pytania i odpowiedzi o obliczaniu kąta nachylenia dachu dwuspadowego

Czym jest kąt nachylenia dachu dwuspadowego

Kąt nachylenia dachu dwuspadowego to kąt zawarty między płaszczyzną połaci a poziomą płaszczyzną gruntu, mierzony w stopniach lub procentach. Brzmi to jak definicja z podręcznika, ale wyobraź sobie trójkąt widziany z boku podstawa to linia stropu, pionowa linia to wysokość kalenicy, a ukośna krawędź to właśnie połać. Kąt przy podstawie tego trójkąta, mierzony od strony okapu, jest tym, o czym rozmawiamy. Im większy, tym dach bardziej stromy i tym bardziej „spiczasty„ wygląd bryły budynku.

Dachy dwuspadowe mają tę geometryczną zaletę, że obie połacie są symetryczne względem kalenicy, co bardzo upraszcza obliczenia. Wystarczy zmierzyć jedną stronę, bo druga jest jej lustrzanym odbiciem. Ta symetria oznacza też, że kąt nachylenia połaci po lewej i po prawej stronie jest identyczny nie trzeba więc przeprowadzać dwóch osobnych pomiarów, jeśli budynek ma regularny prostokątny rzut.

Rozróżnienie między stopniami a procentami bywa źródłem nieporozumień, bo obie jednostki mówią o tym samym, tylko innym językiem. Stopnie opisują kąt geometryczny w skali od 0° do 90°. Procenty wyrażają nachylenie jako stosunek wysokości do poziomej odległości, pomnożony przez sto. Nachylenie 100% odpowiada dokładnie 45°, bo wówczas wysokość i pozioma odległość są sobie równe. Dokumentacja techniczna budynków i projekty architektoniczne w Polsce podają nachylenie najczęściej w stopniach, natomiast katalogi producentów pokryć chętniej posługują się procentami.

Kąt nachylenia dachu ma bezpośredni wpływ na dobór materiałów pokryciowych, bo każde pokrycie ma swój minimalny dopuszczalny kąt wynikający z fizyki, a nie z kaprysu producenta. Dachówka ceramiczna zazwyczaj wymaga co najmniej 25 30°, bo przy mniejszym nachyleniu woda deszczowa nie odpływa wystarczająco szybko i zaczyna cofać się pod zakłady. Blachodachówka profituje już od około 12 15°. Płaskie membrany bitumiczne schodzą nawet do 2 5°. Jeśli znasz kąt nachylenia dachu dwuspadowego swojego budynku, natychmiast wiesz, które materiały wchodzą w grę, a które odpadają.

Klasyfikacja dachów według nachylenia, przyjęta w polskim budownictwie jednorodzinnym, dzieli je na trzy grupy. Dachy płaskie mają nachylenie poniżej 15° i wymagają szczególnie starannej hydroizolacji, bo woda wolniej z nich spływa. Dachy spadziste mieszczą się w przedziale 15 40° i stanowią najpopularniejszy typ w Polsce dobrze radzą sobie ze śniegiem i deszczem przy rozsądnych kosztach budowy. Dachy strome przekraczają 40° i dają efektowną bryłę, ale pochłaniają więcej materiału i pracy dekarskiej, co przekłada się na wyższy rachunek.

Wzór na kąt nachylenia dachu dwuspadowego

Matematyka stojąca za obliczeniem kąta nachylenia dachu dwuspadowego to prosta trygonometria z liceum, a konkretnie funkcja tangens i jej odwrotność, czyli arcus tangens. Tangens kąta α równa się stosunkowi przyprostokątnej naprzeciwległej do przyprostokątnej przyległej w języku dekarskim to wysokość kalenicy podzielona przez połowę rozpiętości dachu.Wzór zapisuje się jako α = arctan(h/l), gdzie h to pionowa odległość od poziomu okapu do kalenicy, a l to pozioma odległość od okapu do osi kalenicy, czyli połowa całkowitej szerokości budynku w rzucie.

Weźmy konkretny przykład, żeby wzór przestał być abstrakcją. Budynek ma 8 metrów szerokości, więc l wynosi 4 metry. Kalenica wznosi się 3 metry ponad poziom okapu, więc h równa się 3 metry. Stosunek h do l wynosi 3/4, czyli 0,75. Teraz uruchamiasz kalkulator naukowy, wpisujesz 0,75 i naciskasz arctan otrzymujesz 36,87°, co w praktyce zaokrągla się do 37°. To typowe nachylenie dla domu jednorodzinnego z użytkowym strychem.

Przeliczenie na procenty jest jeszcze prostsze i nie wymaga funkcji trygonometrycznych. Nachylenie procentowe oblicza się ze wzoru (h/l) × 100. Dla naszego przykładu to (3/4) × 100 = 75%. Tę wartość łatwo porównać z wymaganiami podawanymi przez producentów pokryć dachowych, bo ci ostatni lubią właśnie procenty. Zależność między stopniami a procentami nie jest liniowa nachylenie 50% to około 26,6°, 75% to wspomniane 37°, a 100% to dokładnie 45°.

Twierdzenie Pitagorasa wchodzi do gry, gdy chcesz poznać długość krokwi albo rzeczywistą powierzchnię połaci, a nie tylko kąt. Jeśli znasz h i l, długość połaci od okapu do kalenicy wynosi pierwiastek z sumy kwadratów tych dwóch wartości. Dla naszego przykładu to pierwiastek z (3² + 4²) = pierwiastek z (9 + 16) = pierwiastek z 25 = 5 metrów. Ta liczba bezpośrednio przekłada się na ilość blachodachówki czy dachówki potrzebnej do pokrycia mnożysz długość połaci przez długość budynku i masz powierzchnię do wyceny.

Ważne zastrzeżenie przy stosowaniu wzoru dotyczy punktu odniesienia dla wysokości h. Zawsze mierzysz pionową odległość od poziomu okapu, a nie od poziomu stropu nad parterem czy od podłogi poddasza. Okap to dolna krawędź połaci, od której zaczyna się geometria trójkąta. Pomylenie tego punktu o 30 50 centymetrów daje błąd kąta rzędu 2 4°, co na etapie projektu może oznaczać konieczność zmiany rodzaju pokrycia lub modyfikacji konstrukcji więźby.

Alternatywą dla arcus tangensa jest cotangens, którego używają niektóre zagraniczne normy i oprogramowanie projektowe. Wzór z cotangensem brzmi α = arctan(l/h) uwaga, tutaj mianownik i licznik są zamienione miejscami. Pomylenie tych dwóch form to klasyczny błąd, który daje kąt komplementarny, czyli dopełnienie do 90°. Jeśli obliczasz 37° i ktoś podaje ci 53° dla tego samego dachu, prawdopodobnie właśnie trafiliście na tę różnicę konwencji.

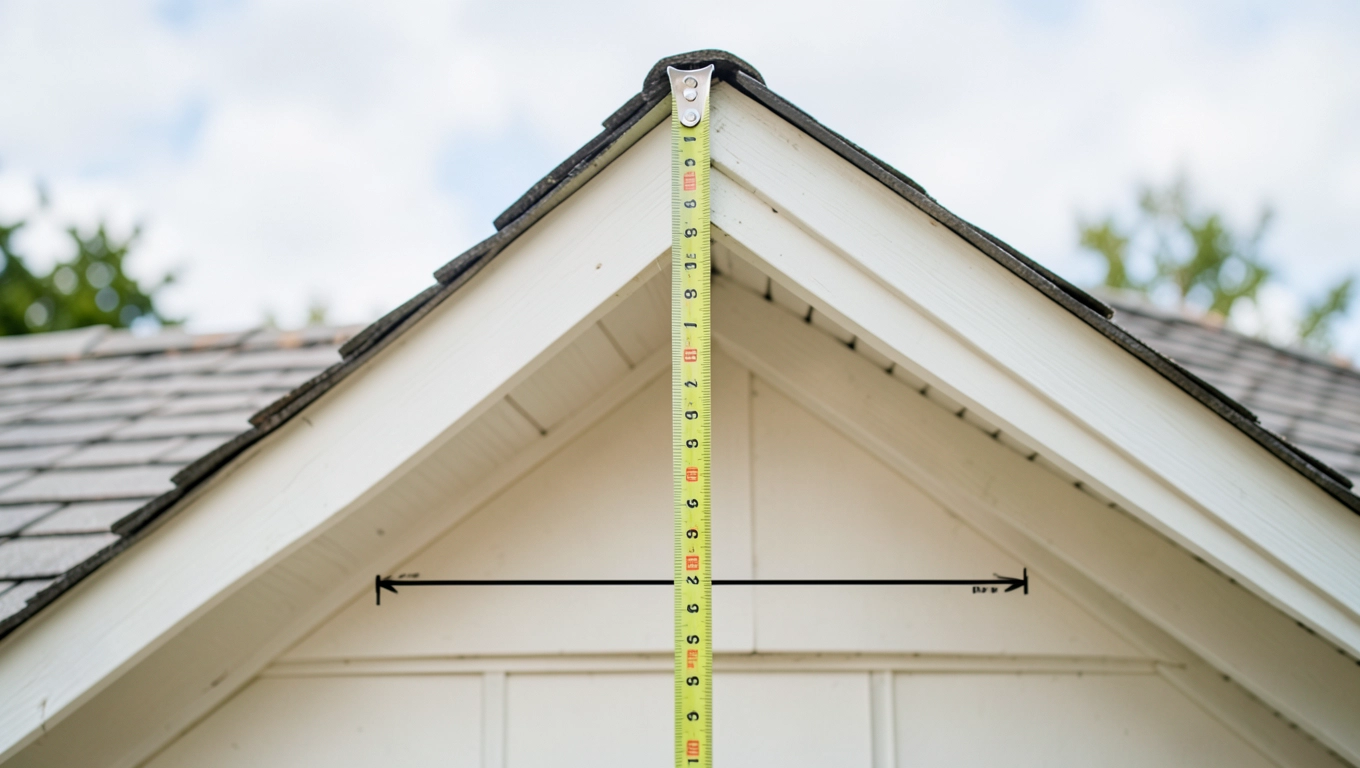

Jak zmierzyć kąt nachylenia dachu dwuspadowego

Pomiar na istniejącym obiekcie zaczyna się od ustalenia, które dwie wartości chcesz zmierzyć bezpośrednio. Najwygodniejsze podejście polega na zmierzeniu wysokości kalenicy i połowy rozpiętości dachu, bo obie te wartości są stosunkowo łatwo dostępne bez wchodzenia na dach. Wysokość kalenicy mierzysz od poziomu okapu pionowo w górę do najwyższego punktu na gotowym budynku możesz to zrobić z zewnątrz, używając taśmy mierniczej przy ścianie szczytowej. Połowa rozpiętości to po prostu połowa zewnętrznej szerokości budynku, mierzona na poziomie okapu.

Na etapie budowy, gdy więźba jest już zmontowana, ale pokrycia jeszcze nie ma, pomiar jest najprostszy. Przystawiasz poziomicę poziomo do krokwi i mierzysz poziomą odległość oraz pionową różnicę wysokości na dowolnym odcinku krokwi. Możesz zmierzyć na odcinku jednego metra długości krokwi jeśli na tym odcinku pionowa różnica wynosi 55 centymetrów, to nachylenie procentowe wynosi 55%, a kąt to około 28,8°. Metoda ta działa na każdej długości odcinka, bo tangens kąta jest stały dla danej połaci.

Kątomierz dekarski, zwany też kątomierzem zboczeniowym, to narzędzie które eliminuje potrzebę obliczeń i sprawdza się szczególnie przy pomiarach na istniejących dachach. Przykładasz go do połaci i odczytujesz kąt bezpośrednio ze skali większość modeli pokazuje jednocześnie stopnie i procenty. Dokładność takiego pomiaru zależy od tego, jak dokładnie przylega do płaszczyzny połaci i czy mierzysz w miejscu nieodkształconym przez ugięcie krokwi czy nasiąkanie deskowania.

Smartfon z aplikacją poziomnicy i kątomierza daje zaskakująco dokładne wyniki, jeśli przykładasz go płasko do gładkiej, płaskiej powierzchni połaci. Czujnik przyspieszenia w telefonie mierzy kąt względem pionu grawitacyjnego z dokładnością do 0,5 1°, co dla celów budowlanych jest całkowicie wystarczające. Przykładasz tylną ściankę telefonu do połaci przez chwilę trzymasz nieruchomo i odczytujesz wartość. Wadą tej metody jest to, że wymaga dostępu do samej połaci, co przy stromszych dachach oznacza konieczność użycia drabiny lub rusztowania.

Gdy masz dostęp tylko do dokumentacji projektowej, szukaj w rzutach bocznych lub przekrojach pionowych wartości oznaczonej symbolem α lub opisanej jako „nachylenie połaci„. Jeśli projekt podaje tylko wymiary geometryczne trójkąta dachu bez podanego kąta, masz wszystko co potrzeba wpisujesz h i l do wzoru arctan(h/l) i obliczasz kąt samodzielnie. Dokumentacja techniczna budynku powinna zawierać te wymiary na rysunkach konstrukcyjnych więźby dachowej.

Błąd pomiarowy najczęściej pojawia się przy mierzeniu wysokości kalenicy na gotowym budynku z zewnątrz, gdy trudno precyzyjnie wskazać poziom okapu. Okap często ma okapnik, rynny i różne elementy wykończeniowe, które przesuwają wizualną podstawę o kilkanaście centymetrów. Mierz zawsze do górnej krawędzi murłaty albo do punktu, gdzie krokiew opiera się na ścianie to geometrycznie poprawny punkt startowy dla wyznaczania kąta połaci.

Przelicznik kąta nachylenia dachu dwuspadowego

Przeliczanie między stopniami a procentami to czynność, która pojawia się praktycznie przy każdej poważniejszej rozmowie o dachu, bo różne strony procesu budowlanego posługują się różnymi jednostkami. Architekci i konstruktorzy piszą stopnie, producenci materiałów podają minima w procentach, a starsze normy budowlane mieszają obie konwencje. Zamiast za każdym razem sięgać po kalkulator naukowy, warto mieć w głowie kilka kluczowych par wartości, które pokrywają zdecydowaną większość dachów dwuspadowych spotykanych w Polsce.

Poniższa tabela zestawia najczęściej spotykane wartości kąta nachylenia dachu dwuspadowego z ich odpowiednikami procentowymi oraz orientacyjnym rodzajem pokrycia, który dana geometria umożliwia.

Wzór do przeliczenia stopni na procenty brzmi nachylenie % = tan(α) × 100, gdzie α to kąt w stopniach. Kalkulator naukowy lub aplikacja w smartfonie oblicza tangens w ułamku sekundy. W odwrotnym kierunku z procentów na stopnie stosujesz arctan(nachylenie%/100). Obie operacje są jednostronne i odwracalne, więc nie ma żadnych przybliżeń ani ukrytych błędów zaokrąglenia, jeśli używasz pełnych wartości dziesiętnych.

Różnica między nachyleniem 30° a 35° może wyglądać na papierze jak drobiazg, ale w rzeczywistości zmienia powierzchnię połaci o około 8 10%. Dla dachu o podstawie 10 × 12 metrów to różnica kilkunastu metrów kwadratowych pokrycia i analogiczne koszty robocizny dekarskiej. Zmiana kąta nachylenia dachu dwuspadowego o zaledwie pięć stopni może więc przesunąć wycenę pokrycia o kilka tysięcy złotych przy typowych powierzchniach domów jednorodzinnych.

Procenty nachylenia stosowane w polskim budownictwie różnią się od pochylenia podawanego w normach drogowych, gdzie używa się promili, nie procent. Gdy czytasz dokumentację zagraniczną, sprawdź też, czy „pitch„ podany w ułamku (np. 4/12 w systemie imperialnym) nie wymaga osobnej konwersji ułamek 4/12 oznacza, że na każde 12 cali poziomej odległości dach wznosi się o 4 cale, co odpowiada około 18,4° czyli 33,3%.

Typowe kąty nachylenia dachu dwuspadowego

Przedział 20 25° to kompromis, który wybrało polskie budownictwo wielorodzinne i deweloperskie w ostatnich dwóch dekadach. Daje on wyraźnie spadzisty wygląd dachu, ale minimalizuje ilość materiałów i czas pracy dekarskiej. Przy 20° większość blachodachówek działa sprawnie, bo woda odpływa bez cofania się pod zakłady, a ciężar śniegu nie jest krytyczny dla typowych polskich warunków klimatycznych z obciążeniem śniegowym od 0,7 do 1,5 kN/m² w zależności od strefy. Przestrzeń poddasza przy tym kącie jest jednak mocno ograniczona można ją zagospodarować jako składzik, ale nie jako pełnowartościowe pomieszczenie mieszkalne.

Kąt nachylenia dachu dwuspadowego ma bezpośredni wpływ na koszt izolacji termicznej poddasza, co często umyka inwestorom skupionym wyłącznie na cenie pokrycia. Przy stromszym dachu powierzchnia skosów do ocieplenia jest większa, ale geometria pozwala na grubsze warstwy wełny mineralnej bez kolizji z konstrukcją. Przy płytszych dachach przestrzeń między krokwiami jest mniejsza, co wymusza stosowanie izolacji o wyższej wartości lambda lub drogich produktów termoizolacyjnych o większej odporności termicznej na centymetr grubości. Ocieplenie poddasza przy dachu 25° kosztuje więc często więcej za metr kwadratowy niż przy dachu 35°, mimo że połać jest geometrycznie krótsza.

Lokalne przepisy i plany zagospodarowania przestrzennego często narzucają konkretne przedziały kąta nachylenia dachu dla danej działki, co ogranicza swobodę projektanta. W starszych dzielnicach o historycznej zabudowie nakaz utrzymania kąta w przedziale 35 45° jest powszechny i wynika z chęci zachowania jednolitego charakteru ulicy. Pominięcie tej weryfikacji na etapie zakupu działki albo zamawiania projektu to jeden z bardziej kosztownych błędów inwestorskich zmiana kąta nachylenia dachu dwuspadowego po uzyskaniu pozwolenia na budowę wiąże się z koniecznością złożenia projektu zamiennego i ponownego przejścia przez procedurę administracyjną.

Dokumentacja projektu gotowego zakupionego w katalogu podaje kąt nachylenia dla konkretnej geometrii budynku. Jeśli zmieniasz szerokość lub układ ścian nośnych względem oryginalnego projektu, kąt nachylenia połaci zmienia się automatycznie, nawet jeśli zachowujesz tę samą wysokość kalenicy. Każda adaptacja projektu gotowego do lokalnych warunków powinna zawierać weryfikację kąta nachylenia dachu i zgodności z miejscowym planem zagospodarowania przestrzennego.

Zmiana kąta nachylenia dachu w istniejącym budynku to jedno z poważniejszych przedsięwzięć remontowych, bo wiąże się z rozebraniem całej więźby i często z przebudową ścian szczytowych. Przy okazji remontu dachu wiele osób sprawdza, czy istniejące nachylenie można zwiększyć, żeby zyskać użytkowe poddasze. Granicą ekonomiczną opłacalności takiej przebudowy jest zazwyczaj różnica co najmniej 10 12° między aktualnym a docelowym kątem mniejsza zmiana nie daje wystarczająco dużo nowej przestrzeni, żeby uzasadnić koszt wymiany więźby, ścian szczytowych i całego pokrycia dachowego.
