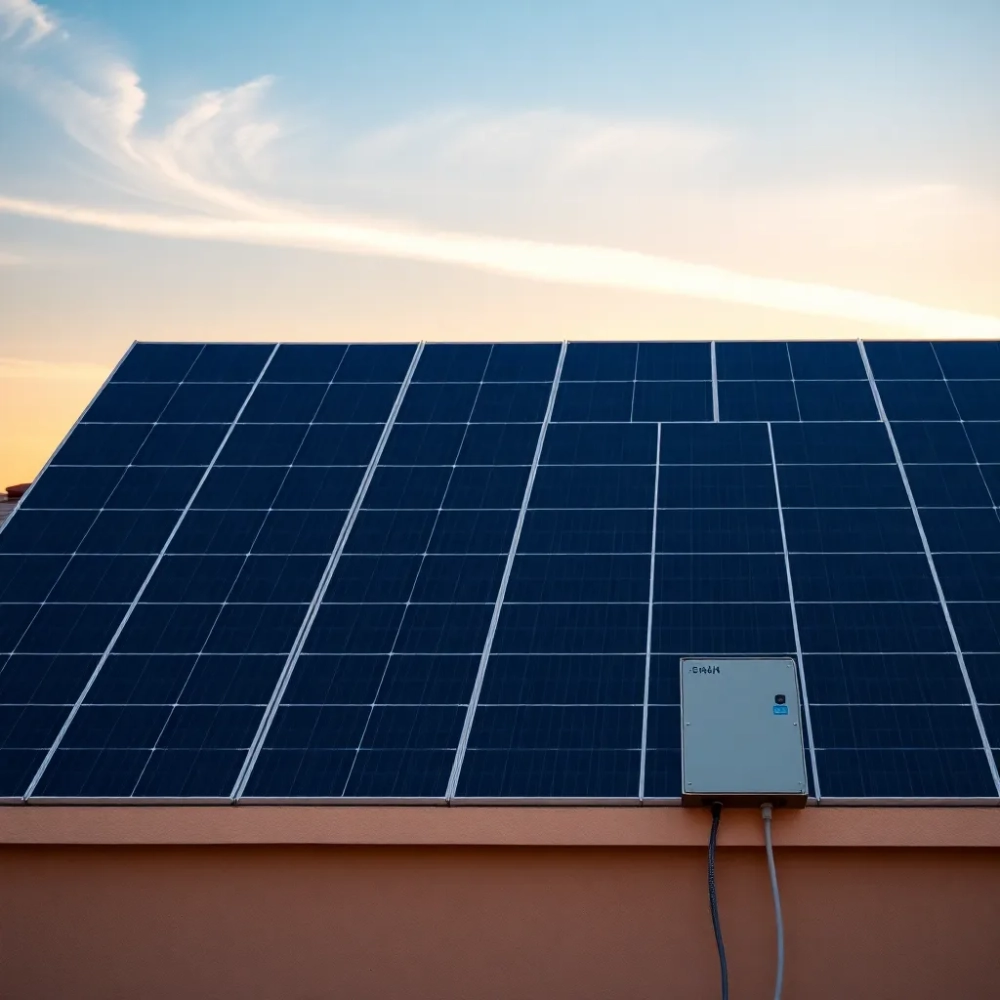

Ile paneli do falownika 4 kW? Praktyczny dobór

Źle dobrana liczba paneli do falownika 4 kW to cichy zabójca Twojej inwestycji, potrafiący wyciąć kilkanaście procent rocznej produkcji bez żadnego widocznego komunikatu o błędzie. Na papierze instalacja świeci, aplikacja pokazuje zielone kółeczko, a rachunek za prąd i tak nie spada tak, jak zakładałeś, bo MPPT wchodzi w nasycenie lub odcina nadwyżkę napięcia, której nie masz czym obsłużyć. Poniżej znajdziesz kompletny przepis na dobór paneli 400 W do inwertera czterech kilowatów, wraz z liczbami, tabelami i pułapkami, które widuje się w praktyce przy każdej dziesiątej montowanej instalacji.

• Panele szeregowo czy równolegle do falownika 4 kW
• Jak obliczyć liczbę paneli 400 W na jeden MPPT
• Oversizing falownika 4 kW: korzyści i ograniczenia
• Najczęstsze błędy przy doborze paneli do falownika 4 kW
• Magazyn energii do instalacji 4 kW
• Konkretne konfiguracje dla falownika 4 kW
• Zabezpieczenia i bezpieczeństwo instalacji
• Kiedy nie warto samemu dobierać paneli
• CTA: dobierz swój zestaw 4 kW

Panele szeregowo czy równolegle do falownika 4 kW

Przy inwerterze 4 kW najczęściej spotykasz się z zakresem napięcia MPPT wynoszącym około 80-500 V, z sekcją startową już od 80-120 V. To pierwsze widełki, które determinują, czy w ogóle masz szansę uruchomić falownik zimny, o świcie, kiedy panel daje zaledwie ułamek swojej mocy znamionowej. Pojedynczy moduł 400 W ma napięcie maksymalne w punkcie mocy (Vmp) rzędu 34 V, a napięcie jałowe (Voc) sięga 41 V w warunkach STC.

Połączenie szeregowe to sumowanie napięć przy zachowaniu tego samego prądu, równoległe to sumowanie prądu przy stałym napięciu. Cztery panele 400 W szeregowo dają Voc na poziomie 164 V, więc spokojnie mieścisz się w minimalnym progu startu MPPT. Dziesięć paneli w jednym łańcuchu to już 410 V w STC, a w mroźny poranek, przy temperaturze ogniwa -10°C, Voc rośnie o około 12-15%. Masz wtedy realne 470 V, co dla wielu falowników czterokilowatowych oznacza wchodzenie w strefę odcięcia.

Połączenie równoległe dwóch łańcuchów po cztery moduły każdy daje Voc na poziomie 164 V i prąd około 13 A. To bezpieczniejsza konfiguracja zimą, ale wymaga stosowania bezpieczników stringowych i większego przekroju kabli, bo płynie przez nie podwójny prąd. Standardowo dla instalacji 4 kW stosuje się kable solarne 4 mm lub 6 mm w podwójnej izolacji, zgodnie z normą PN-EN 50618.

Łańcuch mieszany, czyli szeregowo-równoległy, to najczęstszy wybór przy 4 kW. Trzy panele szeregowo i dwa takie łańcuchy równolegle dają Voc około 123 V, prąd 26 A i moc znamionową 2,4 kW. Żeby dobić do mocy inwertera, dokładasz kolejny łańcuch i dostajesz 3,6 kW, czyli zostawiasz 10% rezerwy na niedoszacowanie.

Schemat połączeń dla falownika 4 kW

Z tabeli wynika prosta zasada: dziesięć paneli w dwóch łańcuchach po pięć to najbardziej zbalansowana konfiguracja dla falownika 4 kW, dająca pełne wykorzystanie mocy bez wchodzenia w strefę przepięcia. Każdy kolejny moduł ponad tę liczbę wymaga albo dłuższego łańcucha, co winduje Voc, albo trzeciego łańcucha, co wymusza stosowanie większej liczby bezpieczników i rozgałęźników.

Voc zimą potrafi wzrosnąć o 0,3-0,4% na każdy stopień Celsjusza poniżej 25°C, więc temperatura ogniwa -15°C przy bezchmurnym niebie to niemal pewnik w polskich warunkach w styczniu i lutym. Jeśli Voc łańcucha w STC wynosi 410 V, zimą przekroczysz 480 V i wpadniesz w odcięcie falownika lub, co gorsza, w uszkodzenie regulatora MPPT.

Jak obliczyć liczbę paneli 400 W na jeden MPPT

Falownik 4 kW klasy hybrydowej ma zwykle dwa niezależne wejścia MPPT, z których każdy akceptuje do 15 A prądu zwarcia Isc i napięcie do 500-600 V w szczycie. Pierwsze, co musisz policzyć, to maksymalna liczba paneli w jednym łańcuchu, dzieląc Voc max MPPT przez Voc pojedynczego modułu. Przy Voc modułu 41 V i granicy 500 V wychodzi dwanaście paneli, ale to wartość laboratoryjna, bez marginesu bezpieczeństwa.

Drugi krok to minimalna liczba paneli w łańcuchu, którą wyznacza napięcie startu MPPT, zwykle 80-120 V. Trzy moduły szeregowo dają 123 V w STC, więc ledwo się kwalifikują. Zimą, przy wyższym Voc, falownik ruszy szybciej, ale wiosenny poranek z temperaturą 5°C i zachmurzeniem to moment, kiedy łańcuch czterech paneli potrafi nie wytworzyć minimalnego napięcia przez pół godziny.

Kalkulator doboru paneli do jednego MPPT

Formuła wygląda tak: minimalna ilość paneli w łańcuchu to napięcie startu MPPT podzielone przez Voc pojedynczego modułu, a maksymalna to Voc max MPPT podzielone przez Voc panela. Przy falowniku o starcie 120 V i Voc max 500 V dla modułu 41 V masz widełki od trzech do dwunastu paneli, ale bezpieczny przedział roboczy to od pięciu do dziesięciu modułów w łańcuchu.

Trzeci parametr to prąd zwarcia Isc panela, który dla modułu 400 W wynosi około 13,5 A. Dwa łańcuchy połączone równolegle dają Isc 27 A, ale w impulsie, przy odbiciach od chmur, potrafi skoczyć do 35 A. Bezpiecznik stringowy 15 A z charakterystyką gPV (zgodnie z PN-EN 60269-6) zabezpiecza przed takimi skokami, a jego brak to klasyczny błąd, który prowadzi do przepalenia listwy zaciskowej falownika.

Limit mocy wejściowej DC jest wyższy niż moc znamionowa AC, bo falownik toleruje tak zwany oversizing, czyli montaż większej mocy paneli niż nominalna moc inwertera. Przy inwerterze 4 kW możesz bezpiecznie podłączyć do 6 kW mocy paneli, czyli piętnaście modułów 400 W, ale tylko wtedy, gdy dzielisz je na co najmniej dwa łańcuchy obsługiwane przez osobne MPPT.

Sprawdź, czy Twój falownik ma dwa niezależne MPPT, bo niektóre modele czterokilowatowe mają jeden MPPT z dwoma wejściami stringowymi połączonymi wewnętrznie równolegle. W takiej konfiguracji oba stringi muszą mieć identyczną liczbę paneli i identyczne ustawienie, inaczej mocniejszy łańcuch zdominuje słabszy i stracisz 5-8% wydajności rocznej.

Kiedy jeden MPPT, a kiedy dwa

Jeden MPPT wystarczy, gdy panele leżą na jednej połaci dachu o jednakowym kącie i azymucie, a zacienienie jest minimalne. Dwa niezależne MPPT są konieczne, gdy część paneli skierowana jest na południe, a część na zachód, albo gdy na jednym stringu leży komin albo drzewo, które blokuje słońce przez kilka godzin dziennie.

Zacienienie jednego ogniwa w łańcuchu szeregowym powoduje spadek napięcia całego łańcucha, bo prąd płynie tylko przez nieuszkodzone ogniwa i zwiększa się rezystancja. Dioda bypass w module omija uszkodzoną sekcję, ale wtedy cały łańcuch pracuje na niższym napięciu i traci część mocy. Drugi MPPT pozwala odseparować zacieniony fragment i utrzymać resztę instalacji na pełnej mocy.

Oversizing falownika 4 kW: korzyści i ograniczenia

Oversizing to montaż mocy paneli większej niż moc znamionowa inwertera, na przykład 6 kW paneli przy falowniku 4 kW. W polskich warunkach klimatycznych takie rozwiązanie ma sens, bo panele rzadko pracują w pełnym słońcu i pełnej mocy, a ich chwilowa moc w południe zwykle wynosi 75-85% mocy znamionowej. Inwerter dostaje więcej energii w godzinach porannych i popołudniowych, kiedy nasłonecznienie jest niższe.

Roczny zysk z przewymiarowania przy stosunku 1,5:1 (6 kW paneli na 4 kW inwertera) wynosi od 8% do 14% dodatkowej produkcji w stosunku do konfiguracji 1:1. Więcej paneli produkuje wcześniej rano i później wieczorem, a w południe inwerter po prostu obcina nadwyżkę, więc nie ma mowy o uszkodzeniu, bo regulatory MPPT mają wbudowane zabezpieczenia termiczne.

Kalkulator zysku z oversizingu

Dla instalacji w centralnej Polsce, przy nachyleniu 35 stopni i azymucie południowym, różnica w produkcji rocznej między konfiguracją 4 kW paneli a 6 kW paneli na falowniku 4 kW sięga około 600-900 kWh. Przy aktualnej cenie energii z sieci daje to oszczędność rzędu 480-720 zł rocznie, a koszt dodatkowych sześciu paneli 400 W to około 3 000 zł, więc zwrot z przewymiarowania następuje w czwartym-piątym roku eksploatacji.

Granicą opłacalności jest stosunek 1,5:1, powyżej którego zysk rośnie już minimalnie, a koszt zakupu kolejnych paneli i okablowania rośnie proporcjonalnie. Dla inwertera 4 kW sensownym optimum jest dwanaście paneli 400 W, czyli 4,8 kW mocy DC, co daje współczynnik 1,2:1 i najlepszy stosunek ceny do produkcji.

Nigdy nie przekraczaj stosunku 1,75:1, bo falownik zacznie permanentnie pracować w odcięciu mocy w południe, a jego żywotność spadnie przez przegrzewanie. Kondensatory w sekcji MPPT mają określoną liczbę godzin pracy w podwyższonej temperaturze i każdy stopień powyżej 65°C skraca ich żywotność o połowę.

Najczęstsze błędy przy doborze paneli do falownika 4 kW

Pierwszy błąd to identyczny łańcuch na dwóch połaciach dachu o różnym nachyleniu. Panele na dachu płaskim pod kątem 15 stopni i na dachu stromym pod kątem 40 stopni produkują różne napięcia i prądy w tym samym momencie, więc jeden MPPT nie jest w stanie obsłużyć obu stringów optymalnie. Rozwiązanie to dwa niezależne MPPT z osobnymi stringami dla każdej orientacji.

Drugi błąd to brak bezpieczników stringowych przy konfiguracji równoległej. Dwa łańcuchy po pięć paneli dają 26 A prądu zwarcia, ale przewód solarne są zwykle projektowane na prąd 13-15 A. Bezpiecznik gPV 15 A na każdym stringu chroni przed prądem wstecznym, gdy jeden łańcuch jest zacieniony, a drugi pełną mocą pcha prąd w odwrotną stronę. Taki prąd potrafi rozgrzać złącze MC4 do temperatury topnienia izolacji.

Trzeci błąd to niedoszacowanie Voc zimą i wchodzenie w odcięcie falownika. Instalacja działa świetnie od marca do października, ale w styczniu o poranku falownik się wyłącza, bo napięcie łańcucha przekracza 500 V. Straty roczne sięgają 5-8%, bo właśnie zimowe, niskie słońce jest często jedynym źródłem ładowania akumulatorów w instalacjach off-grid.

Czwarty błąd to brak ograniczników przepięć SPD typu 1+2 na wejściu DC. Uderzenie pioruna w odległości 500 m od instalacji indukuje przepięcie rzędu kilku kilowoltów w przewodach solarnych, które bez ogranicznika niszczy wejście MPPT falownika. Koszt ogranicznika to 200-400 zł, a koszt wymiany płyty MPPT to 1 500-2 500 zł.

Piąty błąd to zbyt cienki przekrój kabla DC. Przy prądzie 13 A i długości kabla 20 m spadek napięcia na kablu 2,5 mm² wynosi około 1,8 V, co w łańcuchu łańcucha pięciu paneli daje stratę mocy rzędu 2,5%. Przekrój 4 mm lub 6 mm obniża tę stratę do ułamka procenta, a różnica w cenie kabla to kilkadziesiąt złotych.

Checklista przed uruchomieniem instalacji 4 kW

• Moc łańcucha paneli nie przekracza 1,5× mocy nominalnej MPPT
• Voc łańcucha w STC jest niższy o co najmniej 20% od Voc max falownika
• Voc łańcucha w warunkach zimowych (-15°C) mieści się w zakresie MPPT
• Isc łańcucha nie przekracza Isc max pojedynczego wejścia MPPT
• Każdy string ma bezpiecznik gPV o odpowiedniej wartości
• Przekrój kabli DC dobrany do długości i prądu
• Zainstalowany ogranicznik przepięć SPD typu 1+2 po stronie DC
• Uziemienie ram paneli i konstrukcji zgodnie z PN-HD 60364
• Połączenia MC4 zaciśnięte zgodnie z momentem producenta
• Monitoring falownika podłączony i przetestowany

Magazyn energii do instalacji 4 kW

Przy instalacji on-grid magazyn energii jest opcjonalny, ale w wariancie hybrydowym lub off-grid staje się konieczny. Najpopularniejsze ogniwo to LiFePO4, czyli fosforan litowo-żelazowy, o napięciu nominalnym 3,2 V na celę i żywotności 6 000 cykli przy 80% głębokości rozładowania. Pakiet 16 cel daje akumulator 51,2 V, czyli klasyczny magazyn 48 V kompatybilny z większością falowników hybrydowych.

Pojemność akumulatora dobierasz, mnożąc dzienne zużycie energii przez liczbę dni autonomii. Dom zużywający 10 kWh dziennie przy dwóch dniach rezerwy potrzebuje 20 kWh pojemności, czyli około 400 Ah przy napięciu 51,2 V. Przy instalacji 4 kW paneli produkujących 18-20 kWh dziennie w sezonie letnim akumulator 10 kWh (200 Ah) wystarcza do pokrycia nocy i pochmurnych dni.

Magazyn 314 Ah to optymalny wybór przy falowniku 4 kW, bo pokrywa jedną pełną noc zimową i buforuje nadprodukcję z lata na zimę. Moduł 100 Ah sprawdza się w domkach letniskowych i instalacjach weekendowych, gdzie zużycie energii jest niskie, a paneli nie ma sensu przewymiarowywać.

Konkretne konfiguracje dla falownika 4 kW

Konfiguracja działkowa, czyli instalacja off-grid na działce 200 m² z domkiem letniskowym, wymaga minimum 8 paneli 400 W (3,2 kW), inwertera hybrydowego 4 kW i magazynu 200 Ah. Roczna produkcja w sezonie maj-wrzesień sięga 2 200 kWh, co wystarcza na oświetlenie, lodówkę turystyczną, pompę wody i ładowanie laptopów. Koszt zestawu bez montażu to 14 000-17 000 zł.

Konfiguracja domowa jednofazowa z autokonsumpcją to 12 paneli 400 W (4,8 kW) na dachu południowym, inwerter hybrydowy 4 kW i magazyn 314 Ah. Roczna produkcja sięga 4 600 kWh, autokonsumpcja 1 800 kWh, nadwyżka oddawana do sieci. Koszt zestawu z montażem to 26 000-32 000 zł, a czas zwrotu przy obecnych cenach energii wynosi 6-8 lat.

Konfiguracja off-grid pełna dla domu pasywnego o zużyciu 8 kWh dziennie to 16 paneli 400 W (6,4 kW), dwa inwertery 4 kW połączone równolegle lub jeden 8 kW, magazyn 600 Ah przy 48 V. Roczna produkcja sięga 6 100 kWh, ale bez sieci energetycznej cała energia musi przejść przez akumulatory, co wymusza ich dużą pojemność. Koszt zestawu przekracza 50 000 zł.

Zabezpieczenia i bezpieczeństwo instalacji

Instalacja solarna 4 kW pracuje przy napięciu do 500 V DC, które jest śmiertelnie niebezpieczne dla człowieka i nie wyłącza się po odcięciu sieci, bo panele nadal generują prąd przy oświetleniu. Wyłącznik DC obciążenia musi być zainstalowany między stringami a falownikiem, najlepiej w obudowie izolacyjnej IP65, z widocznym odcięciem mechanicznym.

Uziemienie ram paneli i konstrukcji montażowej to nie opcja, tylko wymóg normy PN-HD 60364-7-712. Rezystancja uziemienia poniżej 10 Ω, połączenie z szyną wyrównawczą budynku przewodem minimum 6 mm², zabezpieczenie antykorozyjne połączeń śrubowych. Brak uziemienia to bezpośrednie zagrożenie pożarowe w przypadku uszkodzenia izolacji panelu.

Ograniczniki przepięć SPD typu 1 montujesz na wejściu budynku, typu 2 przy falowniku, a w instalacjach z długimi stringami (powyżej 15 m) także przy stringach. Koszt kompletu SPD DC to 600-1 200 zł, a wartość chronionego sprzętu to 20 000-40 000 zł. Stosunek zabezpieczenia do wartości chronionej mówi sam za siebie.

Nigdy nie dotykaj odsłoniętych złączy MC4 podczas pracy instalacji, nawet jeśli jesteś w rękawicach izolacyjnych. Napięcie 400 V DC przy prądzie 13 A potrafi wypalić dziurę w dłoni i nie puścić, bo skurcz mięśni uniemożliwia oderwanie się od źródła. Procedura bezpieczeństwa wymaga wyłączenia wyłącznika DC i zakrycia paneli nieprzezroczystą folią przed jakąkolwiek interwencją.

Kiedy nie warto samemu dobierać paneli

Jeśli dach ma więcej niż dwie połacie o różnym azymucie lub kącie nachylenia, instalacja zacieniona przez kominy i drzewa, albo planujesz rozbudowę instalacji w ciągu najbliższych trzech lat, konsultacja z certyfikowanym instalatorem OZE jest nieunikniona. Błąd w doborze stringów na etapie montażu kosztuje kilka tysięcy złotych poprawek, a konsultacja online kosztuje kilkaset złotych.

Jeśli planujesz magazyn energii większy niż 15 kWh albo trójfazową instalację z przewymiarowaniem 1,7:1, wymagana jest opinia projektanta z uprawnieniami w specjalności instalacyjnej. Bez niej ubezpieczyciel odmówi wypłaty odszkodowania w przypadku pożaru, a operator sieci nie podpisze umowy o przyłączenie magazynu.

Samodzielny dobór paneli ma sens przy prostych instalacjach jednofazowych do 4 kW na jednej połaci dachu, bez zacienień i bez magazynu energii. W takim układzie tabele z tego artykułu wystarczają, żeby zamówić panele, okablowanie i bezpieczniki bez angażowania projektanta.

CTA: dobierz swój zestaw 4 kW

Znając liczbę paneli do falownika 4 kW, czas złożyć zamówienie i przejść do realizacji. W sklepach fotowoltaicznych z dostawą prosto z magazynu centralnego znajdziesz panele 400 W w cenie 600-900 zł za sztukę, inwertery hybrydowe 4 kW w przedziale 4 500-7 000 zł oraz magazyny LiFePO4 48 V od 3 500 zł w górę. Przy odbiorze osobistym w oddziale wielu dystrybutorów udziela dodatkowego rabatu, a dla instalatorów dostępne są kody promocyjne obniżające cenę paneli i akcesoriów montażowych.

Jeśli planujesz montaż z certyfikowanym instalatorem, zapytaj o kod rabatowy obowiązujący przy zamówieniu kompletu paneli i inwertera w jednym zamówieniu. Najczęściej obniżka sięga 5-10%, co przy zestawie za 30 000 zł daje oszczędność 1 500-3 000 zł. Dla osób kupujących na własne potrzeby popularne kody to PAVKOWIAK, Pavkowiak10, PAVKOKONTAKT oraz TMASTERGO, każdy z nich przypisany do innego kanału sprzedaży.

Źródła i normy

Dane techniczne paneli i inwerterów oparte są na kartach katalogowych producentów modułów 400 W (Vmp 34 V, Voc 41 V, Isc 13,5 A) oraz typowych parametrach inwerterów hybrydowych klasy 4 kW dostępnych na polskim rynku. Normy techniczne: PN-EN 50549 (przyłączanie instalacji do sieci), PN-EN 60269-6 (bezpieczniki gPV), PN-HD 60364-7-712 (instalacje fotowoltaiczne), PN-EN 50618 (kable solarne). Współczynniki temperaturowe Voc zgodne z danymi producentów ogniw monokrystalicznych. Koszty materiałów szacowane na podstawie ofert dystrybutorów PV w Polsce w 2025 roku. Szczegółowe wartości MPPT dla konkretnych modeli inwerterów dostępne są na stronach producentów, między innymi w dokumentacji technicznej marek hybrydowych klasy 4 kW.
