Gdzie zamontować termostat w ogrzewaniu podłogowym

Wybór miejsca montażu termostatu w ogrzewaniu podłogowym decyduje o tym, czy system będzie pracował komfortowo, czy będzie nieustannie walczył sam ze sobą. Źle umieszczony czujnik potrafi zawyżać odczyt o 2-3°C względem realnej temperatury w strefie przebywania, a wtedy kocioł grzeje na próg, którego domownicy wcale nie potrzebują. Zanim wydacie kilkaset złotych na samo urządzenie, warto poświęcić kilkanaście minut na zrozumienie, co tak naprawdę mierzycie i dlaczego lokalizacja ma fizyczne uzasadnienie, a nie wyłącznie estetyczne.

• Najlepsza wysokość i strefa montażu termostatu
• Czego unikać przy wyborze miejsca na termostat
• Rodzaje regulacji i ich wpływ na lokalizację czujnika
• Montaż termostatu przewodowego krok po kroku
• Realne koszty systemu regulacji
• Bezwładność podłogówki i dlaczego lokalizacja termostatu ją pogłębia
• Checklista przed oddaniem instalacji
• Najczęstsze błędy montażowe

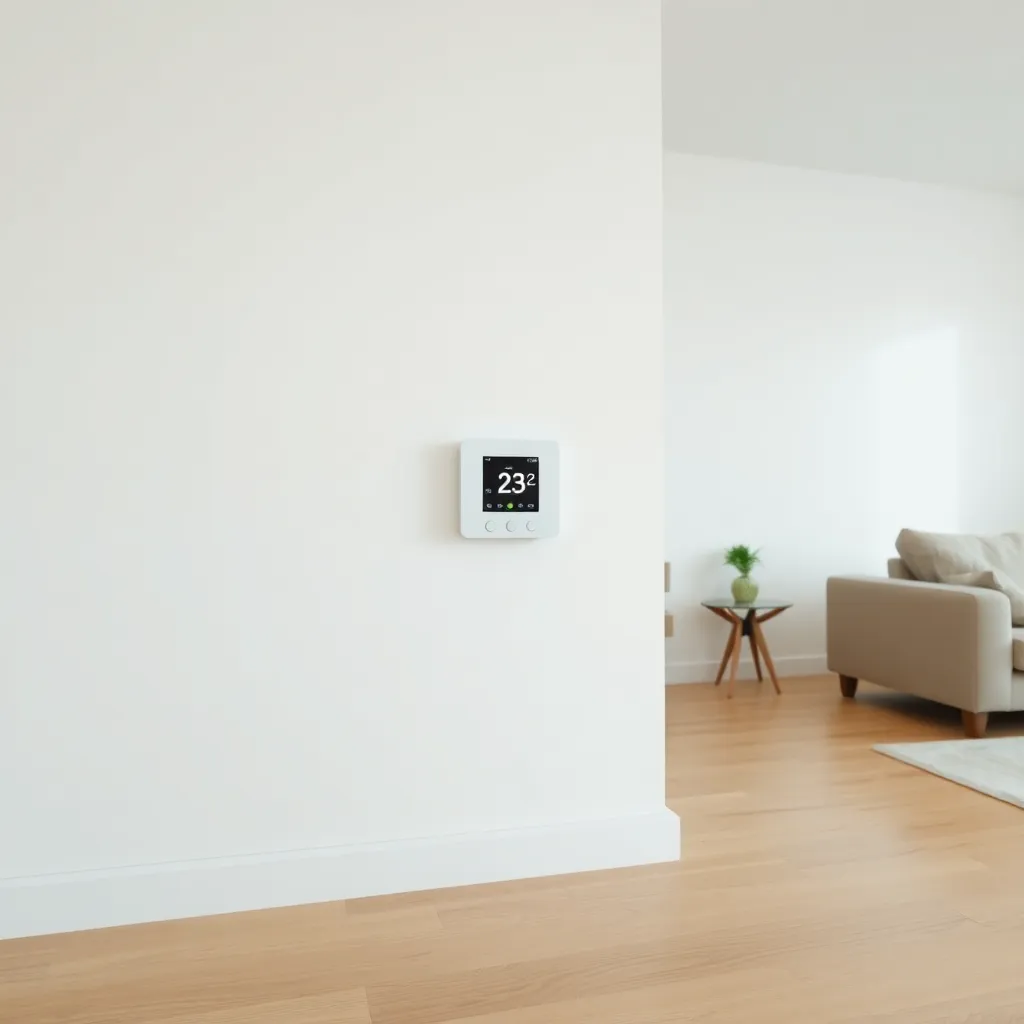

Najlepsza wysokość i strefa montażu termostatu

Termostat pokojowy montuje się zwykle 1,2-1,5 m nad gotową podłogą, czyli mniej więcej na wysokości klatki piersiowej dorosłego domownika. To nie przypadek. W tej odległości od posadzki temperatura powietrza odpowiada temu, co faktycznie odczuwacie siedząc na kanapie albo przy biurku, a nie temu, co dzieje się tuż przy grzejniku podłogowym.

Wybierając konkretną ścianę, szukajcie wewnętrznej przegrody, a nie ściany zewnętrznej. Ściana nośna przy elewacji nagrzewa się nierównomiernie, zimą potrafi mieć 17°C, latem 26°C, a to fałszuje odczyt wbudowanego czujnika. Ściana wewnętrzna, w pokoju dziennym lub sypialni, utrzymuje dużo bardziej stabilne warunki, więc regulator pracuje przewidywalnie.

Unikajcie też miejsc przy drzwiach i w bezpośrednim sąsiedztwie okien. Przeciąg przy uchylonym skrzydle potrafi w kilka sekund obniżyć odczyt o pół stopnia, a wtedy system dostaje sygnał "dogrzej" i pracuje na wyrost jeszcze długo po tym, jak okno zostanie zamknięte. Termostat powinien wisieć w miejscu, w którym powietrze krąży swobodnie, ale nikt go nie dotyka przypadkiem przy wietrzeniu.

Optymalna strefa w konkretnych pomieszczeniach

W salonie z aneksem kuchennym najlepiej sprawdza się lokalizacja na ścianie działowej, 1-2 m od strefy wypoczynkowej. Kuchnia generuje dodatkowe ciepło z piekarnika i zmywarki, łazienka z prysznica, a sypialnia potrzebuje niższej temperatury nocą. W każdym z tych pomieszczeń regulator powinien wisieć w części, w której spędzacie najwięcej czasu, a nie przy drzwiach wejściowych.

W łazience obowiązuje zasada podwyższonej klasy ochrony, minimum IP44, a sam montaż w odległości co najmniej 60 cm od wanny lub prysznica, zgodnie z normą PN-HD 60364-7-701. W pomieszczeniach mokrych sprawdzają się modele z zewnętrznym czujnikiem podłogowym, bo wahania wilgotności i tak zaburzają odczyt samego powietrza.

Czego unikać przy wyborze miejsca na termostat

Promieniowanie słoneczne to pierwszy cichy wróg poprawnej regulacji. Termostat zawieszony na ścianie bezpośrednio oświetlanej przez południowe okno potrafi wskazywać 26°C w słoneczne południe, podczas gdy reszta pokoju ma 21°C. System odcina wtedy ogrzewanie, wieczorem pomieszczenie szybko się wychładza, a kocioł musi nadrabiać kilkugodzinną bezwładność wylewki.

Bezwładność podłogówki to fizyczne zjawisko, które warto zrozumieć przed montażem. Wylewka betonowa o grubości 6-8 cm nad rurkami PE-Xa 16×2 nagrzewa się od 22°C do 28°C w ciągu 2-4 godzin, ale stygnie równie wolno. Termostat ustawiony na 22°C w nasłonecznionym miejscu wyłączy ogrzewanie, zanim wylewka odda zgromadzone ciepło, a wówczas temperatura podłogi spada dopiero po zachodzie słońca. Efekt? Wieczorem musicie dokręcać, a rano znowu czekać, aż podłoga się nagrzeje.

Kolejna pułapka to sąsiedztwo źródeł ciepła: kaloryferów ściennych, kominków, a nawet sprzętu RTV. Telewizor plazmowy starszej generacji potrafi oddawać 80-150 W ciepła w stronę ściany, a to wystarczy, żeby termostat zawieszony nad konsolą RTV odczytywał zawyżoną temperaturę. Podobnie działa listwa zasilająca z zasilaczami i ładowarkami, zbiorowisko transformatorów przy podłodze potrafi lokalnie podnieść temperaturę o 1,5°C.

Wentylacja, ciągi i martwe strefy powietrza

Za głową łóżka, w szafie wnękowej, za zasłoną z ciężkiej tkaniny, to typowe martwe strefy, w których powietrze stoi, a jego temperatura odbiega od tej w reszcie pokoju nawet o 2°C. Termostat w takiej niszy pokazuje wartość, która nie ma żadnego związku z komfortem domowników. Potrzebujecie swobodnej cyrkulacji, oddalonej o minimum 20 cm od przegrody, aby czujnik mierzył reprezentatywną próbkę powietrza.

Wysokie meble też potrafią zafałszować odczyt. Regał sięgający sufitu, postawiony 30 cm od ściany, tworzy komin termiczny, w którym ciepło z wylewki gromadzi się szybciej niż w otwartej części pokoju. Jeśli musicie wybrać między ścianą za regałem a ścianą przy oknie, zdecydowanie wybierzcie tę drugą, o ile nie pada na nią bezpośrednio słońce.

Rodzaje regulacji i ich wpływ na lokalizację czujnika

Sterowanie pogodowe opiera się na czujniku temperatury zewnętrznej, a nie pokojowej. Montuje się go na północnej ścianie budynku, 2-3 m nad gruntem, w cieniu, z dala od okapów i balkonów. Taki regulator dopasowuje temperaturę zasilania do warunków panujących na zewnątrz, a drobne korekty wykonuje się ręcznie zaworami regulacyjnymi (rotametrami) na rozdzielaczu.

Termostat pokojowy z algorytmem PWM działa inaczej. Zamiast klasycznego włącz-wyłącz, regulator oblicza, jak długo w ciągu ostatnich 10 minut powinna pracować pompa, uwzględniając bezwładność wylewki. Taki tryb wymaga, aby czujnik mierzył temperaturę powietrza w strefie przebywania, czyli wracamy do zasady 1,2-1,5 m nad podłogą, na ścianie wewnętrznej.

Przewodowe czy radiowe

Przy budowie nowego domu zawsze wybierajcie okablowanie. Skrętka UTP albo klasyczny przewód YDY 3×1,5 mm² kosztuje niewiele, a różnica w niezawodności jest kolosalna. Termostat radiowy ma wbudowane ogniwo zasilające, które w tańszych modelach wymaga wymiany co 2-3 lata, a wahania temperatury wewnątrz obudowy potrafią fałszować odczyty samego czujnika.

Radiowe sprawdza się przy remoncie, kiedy ściany są już otynkowane i nie chcecie kuć bruzd. W nowym budynku doprowadźcie kabel do każdego pomieszczenia, w którym planujecie osobną regulację temperatury, nawet jeśli na razie montujecie tylko pogodowy sterownik centralny.

Montaż termostatu przewodowego krok po kroku

Przewód sygnałowy prowadzicie w ścianie, w peszelu lub bezpośrednio w tynku, od puszki termostatu do skrzynki rozdzielacza podłogowego. Najlepiej użyć YDY 3×1,5 mm², a w razie prowadzenia sygnału niskonapięciowego zastosować skrętkę UTP i zachować odstęp minimum 20 cm od instalacji 230 V, żeby uniknąć zakłóceń.

Puszka rewizyjna przy rozdzielaczu to obowiązkowy element. Bez niej jakiekolwiek prace serwisowe oznaczają rozbieranie okładziny. Umieśćcie ją na wysokości 30-40 cm nad posadzką, dokładnie naprzeciwko szafki rozdzielacza, żeby kabel miał prostą, krótką trasę.

Zasilanie rozdzielaczy warto poprowadzić z osobnego obwodu elektrycznego, zabezpieczonego wyłącznikiem nadprądowym B10A i wyłącznikiem różnicowoprądowym 30 mA. W razie awarii któregoś termostatu nie pozbawiacie napięcia całej instalacji, a jednocześnie macie możliwość odcięcia zasilania samej podłogówki bez wyłączania obwodów oświetleniowych.

Podłączenie siłowników termicznych

Siłowniki NC (normalnie zamknięte) montuje się na rozdzielaczu, bezpośrednio na zaworach poszczególnych obwodów. Każdy siłownik pobiera 1-3 W mocy, a sygnał sterujący 230 V dostaje bezpośrednio z termostatu lub ze sterownika centralnego. Przy ośmiu obwodach sumaryczny pobór mocy nie przekracza 25 W, więc zasilanie nie wymaga grubszego przewodu niż 3×1,5 mm².

Polaryzacja nie ma znaczenia dla siłowników dwuprzewodowych, ale warto zachować jednakowy schemat kolorów we wszystkich rozdzielaczach. Ułatwia to późniejszą diagnostykę i pozwala szybko zlokalizować ewentualny problem bez konieczności sprawdzania każdego obwodu osobno.

Realne koszty systemu regulacji

Cena termostatu pokojowego zaczyna się od 150 zł za prosty model z pokrętłem, a kończy na 400 zł za urządzenie programowalne z ekranem dotykowym i algorytmem PWM. Siłowniki termiczne to koszt 80-200 zł za sztukę, a sterownik centralny obsługujący osiem stref to wydatek rzędu 500-1500 zł.

W domu o powierzchni 150 m² z ośmioma obwodami grzewczymi pełen system regulacji pokojowej zamyka się kwocie 3 000-11 000 zł. To znacząca inwestycja, ale trzeba ją zestawić z rocznym kosztem ogrzewania. Przy gazie ziemnym w taryfie W3 i zapotrzebowaniu 80 kWh/m² rocznie, oszczędność 15% dzięki sterowaniu pokojowemu zwraca się w ciągu 4-6 lat.

Bezwładność podłogówki i dlaczego lokalizacja termostatu ją pogłębia

Wylewka cementowa o grubości 6,5 cm nad rurkami ma przewodność cieplną λ ≈ 1,4 W/(mK) i pojemność cieplną około 1 500 kJ/(m³·K). Oznacza to, że 1 m² podłogi waży 80-120 kg i akumuluje ogromne ilości energii. Zmiana temperatury wylewki o 1°C wymaga dostarczenia lub odprowadzenia 100-150 kJ ciepła, czyli tyle, ile oddaje grzejnik ścienny o mocy 1 500 W przez 60-100 sekund.

Termostat pokojowy reaguje na zmiany temperatury powietrza, ale steruje temperaturą wylewki. Opóźnienie między sygnałem "dogrzej" a odczuwalnym ciepłem pod stopami wynosi 2-4 godziny. Jeśli czujnik wisi w nasłonecznionym miejscu, system dostaje fałszywy sygnał "wystarczy" zanim podłoga zdąży oddać zakumulowane ciepło, a wieczorem zaczyna się cykl dogrzewania, który trwa do rana.

Kiedy bezwładność działa na waszą korzyść

Dłuższe wyjazdy, na przykład dwutygodniowe ferie zimowe, można wykorzystać dzięki akumulacji ciepła w wylewce. Obniżacie temperaturę do 18°C na czas nieobecności, a wylewka utrzymuje komfortowy zapas przez pierwsze 6-8 godzin po powrocie, zanim kocioł zdąży nagrzać wodę z powrotem do 35°C. Termostat umieszczony w reprezentatywnym miejscu pokoju pozwala wam precyzyjnie zaplanować tę sekwencję bez ryzyka wychłodzenia konstrukcji.

W budynkach pasywnych i tych z wentylacją mechaniczną z odzyskiem ciepła bezwładność podłogówki staje się wręcz atutem. Stabilna temperatura wylewki 24-26°C zapewnia komfort bez gwałtownych skoków, a jednocześnie pozwala na rzadsze uruchamianie źródła ciepła. To właśnie w takich instalacjach sterowanie pogodowe z regulacją pokojową w kluczowych pomieszczeniach (salon, sypialnia) daje najlepsze efekty.

Checklista przed oddaniem instalacji

• Skrętka UTP lub YDY 3×1,5 mm² doprowadzona do każdego pomieszczenia z osobnym obwodem grzewczym
• Puszka rewizyjna przy rozdzielaczu z zapasem kabla 30-50 cm
• Osobny obwód elektryczny dla rozdzielaczy, zabezpieczony różnicówką 30 mA
• Mikrorurka pod przyszły światłowód doprowadzona do szafy teletechnicznej
• Zasilanie z rezerwą na przyszłe sterowniki (kabel 3×2,5 mm² zamiast 3×1,5 mm²)
• Oznaczenie obwodów na rozdzielaczu zgodnie z dokumentacją projektową

Po wykonaniu instalacji zmierzcie temperaturę w każdym pomieszczeniu po 24 godzinach pracy w trybie stabilnym. Różnice między pokojami nie powinny przekraczać 1°C, a termostat powinien reagować na celowe obniżenie nastawy w ciągu 30-60 minut od zmiany. Jeśli tak nie jest, prawdopodobnie czujnik mierzy w niewłaściwym miejscu albo algorytm PWM wymaga korekty histerezy.

Najczęstsze błędy montażowe

Termostat w korytarzu sterujący salonem to klasyczny błąd wykonawczy. Temperatura w korytarzu bywa 2-3°C niższa niż w pokoju dziennym, bo przeciąg przy drzwiach wejściowych chłodzi przegrodę, a brak kaloryfera oznacza brak lokalnego źródła ciepła. System dostaje sygnał "dogrzej", podłoga się nagrzewa, salon się przegrzewa, a korytarz wciąż jest zimny.

Łączenie kilku obwodów pod jeden termostat to druga pułapka. Obwód salonu i jadalni często mają różne długości i różne obciążenie cieplne. Przy wspólnym sterowaniu krótszy obwód wychładza się szybciej, dłuższy wolniej reagują, a komfort rozkłada się nierównomiernie. Każda strefa o odmiennej ekspozycji okiennej lub odmiennym przeznaczeniu wymaga własnego regulatora.

Kiedy warto zrezygnować z regulacji pokojowej

Domy o powierzchni do 80 m², dobrze ocieplone, z wentylacją naturalną i jedną strefą grzewczą, nie potrzebują rozbudowanej automatyki. Wystarczy sterowanie pogodowe z ręcznym doregulowaniem rotametrami, a komfort i tak będzie wyższy niż przy chaotycznym sterowaniu pokojowym. Inwestycja w termostaty zwróci się dopiero wtedy, gdy realnie zmieniacie temperaturę w poszczególnych pomieszczeniach częściej niż raz w tygodniu.

W mieszkaniach w bloku z węzłem cieplnym osiedlowym sterowanie pokojowe bywa wręcz niewskazane. Regulacja na poziomie grzejników podłogowych zaburza pracę węzła, a koszty rozbudowy instalacji elektrycznej bywają wyższe niż w domu jednorodzinnym. W takiej sytuacji lepiej pozostać przy rotametrach i jednym regulatorze pogodowym obsługiwanym przez administrację osiedla.

Minimum rozsądnej inwestycji to sterowanie pogodowe z siłownikami na rozdzielaczu i rotametrami do ręcznej korekty. Koszt 1 500-2 500 zł, zero konserwacji, pełna funkcjonalność przez 15-20 lat. Opcja premium to termostat w każdym pomieszczeniu, sterownik centralny i algorytm PWM, który bierze pod uwagę bezwładność wylewki. Wybierzcie wariant rozszerzony tylko wtedy, gdy naprawdę korzystacie z różnych temperatur w strefach, w przeciwnym razie zapłacicie za funkcję, której nie wykorzystacie.

Miejsce montażu termostatu wpływa na wszystko: precyzję odczytu, czas reakcji systemu, roczne zużycie gazu i komfort domowników. Ściana wewnętrzna, 1,2-1,5 m nad podłogą, z dala od okien, drzwi i źródeł ciepła, to jedyna lokalizacja, która pozwala czujnikowi mierzyć to, co faktycznie odczuwacie. Każdy inny wybór oznacza kompromis, który zemści się przy pierwszej większej mroźnej zimie.
