Dylatacja posadzki przemysłowej: rodzaje i projektowanie

Redakcja 2026-01-10 19:15 | Udostępnij:

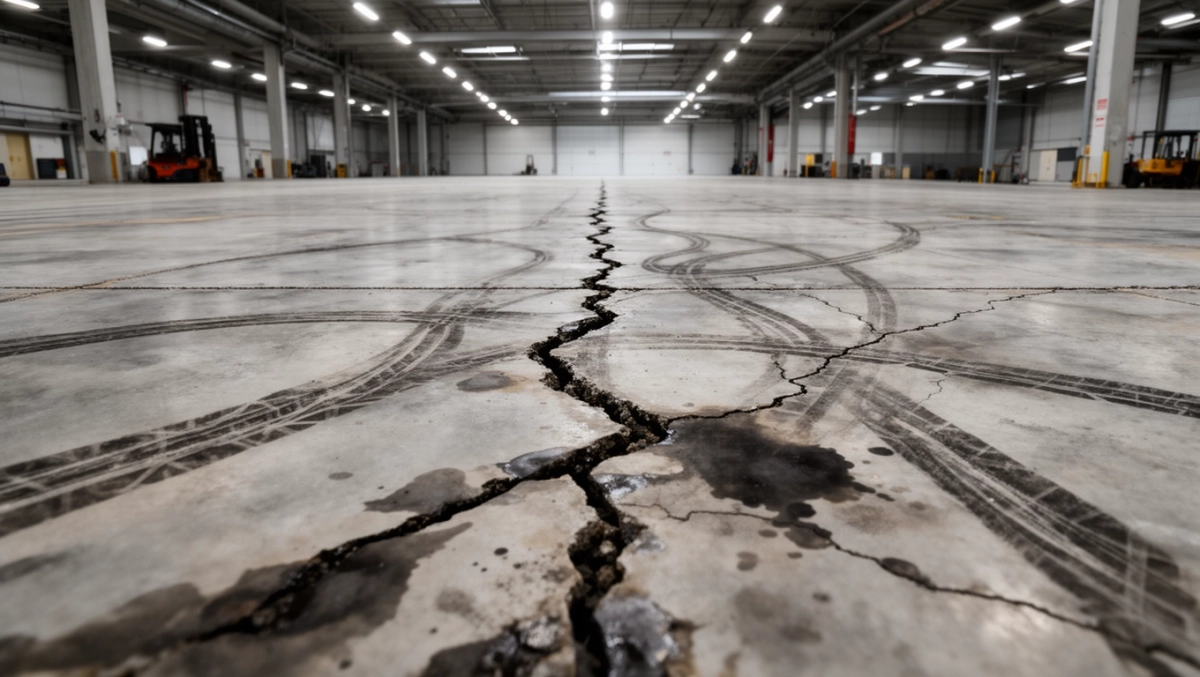

Wyobraź sobie halę produkcyjną, gdzie ciężkie wózki widłowe suną po betonie, a zmiany temperatury sprawiają, że podłoga wydaje się żywą materią – gotową pęknąć w najmniej oczekiwanym momencie. Dylatacja posadzki przemysłowej to klucz do jej długowieczności, bo pozwala kontrolować skurcz betonu i ruchy termiczne, zapobiegając niekontrolowanym rysom. W tym artykule przyjrzymy się projektowaniu tych szczelin, ich rodzajom – skurczowym, roboczym i konstrukcyjnym – oraz dyblowaniu, wymaganiom wytrzymałościowym i typowym uszkodzeniom, byś mógł świadomie zaplanować trwałe podłoże.

Dylatacja posadzki przemysłowej

Projektowanie dylatacji posadzki przemysłowej

Projektowanie dylatacji zaczyna się od analizy obciążeń i warunków środowiskowych, bo posadzka przemysłowa musi wytrzymać nie tylko ciężar maszyn, ale też wahania temperatury. Rozstaw szczelin dylatacyjnych określa wielkość płyt betonowych, zazwyczaj od 4 do 6 metrów, by siły rozciągające nie przekroczyły wytrzymałości betonu. W halach z ruchem pojazdów szerokość szczelin wynosi zwykle 4-6 mm, a głębokość sięga 1/3 grubości płyty. Kluczowe jest uwzględnienie skurczu betonu, który może osiągnąć 0,5 mm na metr. Dobry projekt minimalizuje ryzyko pęknięć, zapewniając równość nawierzchni.

Wymiarowanie płyt betonowych opiera się na normach, gdzie dla obciążeń dynamicznych rozstaw maleje do 3-4 metrów. Grubość posadzki wpływa na rozstaw dylatacji – im grubsza płyta, tym większe pola. Nacięcia diamentową piłą wykonuje się po wstępnym utwardzeniu betonu, co pozwala na precyzyjne kontrolowanie szczelin skurczowych. Projektant musi przewidzieć ruchy termiczne, dochodzące do 0,3 mm/m przy zmianie o 20°C. Takie podejście gwarantuje, że dylatacje nie staną się słabym ogniwem całej konstrukcji.

Czynniki wpływające na rozstaw dylatacji

  • Obciążenia statyczne i dynamiczne od pojazdów i maszyn.
  • Wahania temperatury i wilgotności otoczenia.
  • Grubość i klasa betonu użytego w posadzce.
  • Rodzaj eksploatacji hali – sucha czy mokra.

W dużych halach stosuje się siatkę dylatacji, tworząc prostokątne lub kwadratowe płyty. Szerokość szczelin dobiera się do przewidywanych ruchów, by uniknąć tarcia sąsiednich płyt. Komputerowe symulacje pomagają optymalizować układ, uwzględniając siły ścinające. Prawidłowe projektowanie przedłuża żywotność posadzki nawet o kilkadziesiąt lat.

Zobacz także: Jaka grubość posadzki do ogrzewania podłogowego?

Szczeliny skurczowe w posadzce przemysłowej

Szczeliny skurczowe to nacięcia w płycie betonowej, które kierują pękanie w kontrolowane miejsca, neutralizując skurcz betonu podczas twardnienia. Wykonuje się je piłą diamentową po 12-24 godzinach od wylania, na głębokość 1/4-1/3 grubości posadzki. Szerokość początkowa to 2-3 mm, ale elastyczne masy uszczelniające poszerzają je do 5 mm. Taki zabieg zapobiega chaotycznym rysom, zachowując integralność nawierzchni. W posadzkach przemysłowych szczeliny skurczowe układają się w siatkę co 4-6 metrów.

Proces nacinania wymaga precyzji, bo zbyt wczesne grozi wykruszeniem krawędzi, a zbyt późne – niekontrolowanymi pęknięciami. Głębokość nacięć dostosowuje się do grubości płyty: dla 15 cm – 5 cm, dla 20 cm – 7 cm. Po nacięciu szczeliny wypełnia się silikonem lub poliuretanem, co chroni przed wnikaniem brudu. Te szczeliny absorbują do 80% deformacji skurczowych, prolongując trwałość podłogi.

Metody wykonania szczelin skurczowych

  • Nacięcia wczesne piłą diamentową (12-24 h po betonowaniu).
  • Nacięcia późne (po 7 dniach) dla większej precyzji.
  • Wstępne formowanie plastikowymi listwami.

W halach o wysokiej wilgotności szczeliny skurczowe wypełnia się hydrofobowymi masami, by uniknąć korozji zbrojenia. Rozstaw nacięć maleje w strefach obciążeń termicznych, np. przy piecach. Regularna kontrola szczelin pozwala na wczesne wykrycie zużycia wypełniacza. Dzięki nim posadzka zachowuje płaskość przez lata intensywnej eksploatacji.

Zobacz także: Wysokość geberitu od posadzki: jak dobrać komfortowo

Szczeliny skurczowe nie tylko kontrolują skurcz, ale też rozkładają naprężenia od suszenia betonu. W płytach o grubości powyżej 20 cm stosuje się podwójne nacięcia dla lepszej kontroli. Wybór metody zależy od klasy betonu – wyższa klasa pozwala na szersze pola między szczelinami.

Dylatacje robocze posadzki przemysłowej

Dylatacje robocze umożliwiają ruchy posadzki pod wpływem obciążeń dynamicznych od pojazdów i maszyn, zapobiegając deformacjom krawędzi płyt. Szerokość tych szczelin wynosi 6-10 mm, a głębokość sięga całej grubości płyty. Stosuje się je w strefach o intensywnym ruchu wózków widłowych, co 5-8 metrów. Profile aluminiowe lub stalowe zabezpieczają krawędzie przed zużyciem. Te dylatacje absorbują poziome przesunięcia do 5 mm.

Wykonanie dylatacji roboczych polega na wstawianiu profili przed betonowaniem lub nacinaniu i osadzaniu później. W halach logistycznych ich rozstaw dostosowuje się do torów jazdy pojazdów, minimalizując naprężenia ścinające. Elastyczne wypełnienia poliuretanowe zapewniają szczelność i sprężystość. Prawidłowo wykonane dylatacje robocze eliminują 90% uszkodzeń od tarcia płyt.

Zalety profili w dylatacjach roboczych

  • Ochrona krawędzi przed odpryskami.
  • Ułatwienie ruchu pojazdów bez wibracji.
  • Łatwa wymiana wypełniacza.
  • Estetyczne wykończenie nawierzchni.

W miejscach styku z rampami dylatacje robocze poszerza się do 15 mm, by kompensować różnice poziomów. Regularne czyszczenie szczelin zapobiega akumulacji zanieczyszczeń. Te dylatacje są kluczowe w posadzkach o obciążeniu powyżej 5 t/m².

Dylatacje robocze różnią się od skurczowych większą elastycznością, co pozwala na adaptację do cyklicznych obciążeń. W dużych halach ich liczba może sięgać setek metrów bieżących na 1000 m² posadzki.

Dylatacje konstrukcyjne posadzki przemysłowej

Dylatacje konstrukcyjne oddzielają posadzkę od elementów stałych jak ściany, cokoły czy słupy, umożliwiając swobodną pracę płyty betonowej. Szerokość tych szczelin to minimum 10-15 mm, wypełnia się je pianką PE i masą uszczelniającą. Umieszcza się je wzdłuż całego obwodu hali i przy każdym cokułowym elemencie. Głębokość odpowiada grubości posadzki plus 5 cm w podłoże. Zapobiegają one przekazywaniu naprężeń od ruchów gruntu.

Wykonanie polega na stosowaniu piankowych taśm dylatacyjnych przed wylaniem betonu, co tworzy szczelinę o stałej szerokości. Przy słupach dylatacje konstrukcyjne formuje się w kształcie pierścienia o szerokości 20 mm. Wypełnienia muszą być odporne na oleje i chemikalia. Te szczeliny kompensują ruchy termiczne całej konstrukcji budynku.

W halach z fundamentami szczeliny konstrukcyjne łączy się z izolacją przeciwwilgociową. Szerokość zwiększa się w strefach sejsmicznych do 25 mm. Kontrola tych dylatacji obejmuje wizualną inspekcję wypełniaczy co rok.

Elementy styku w dylatacjach konstrukcyjnych

  • Ściany zewnętrzne i wewnętrzne.
  • Cokoły i stopnie.
  • Słupy i fundamenty maszyn.
  • Rampy i bramy.

Dylatacje konstrukcyjne minimalizują ryzyko pęknięć przy osiadaniu gruntu. W płytach na podłożu wymiennym ich rola rośnie, bo absorbują nierównomierne osiadanie.

Dyblowanie szczelin dylatacyjnych posadzki

Dyblowanie szczelin dylatacyjnych łączy sąsiednie płyty betonowe prętami zbrojeniowymi, zwanymi dyblami, przekazując siły ścinające bez blokowania ruchów poziomych. Dyble stalowe o średnicy 12-16 mm wbija się w podłoże lub osadza w świeżym betonie co 30-50 cm wzdłuż szczeliny. Długość dybli wynosi 80-100 cm, z 40 cm w każdej płycie. Zapewnia to ciągłość nośną posadzki przy jednoczesnej dylatacji.

Proces dyblowania wykonuje się przed lub w trakcie betonowania, wiercąc otwory i smarując dyble emulsją antyadhezyjną. W szczelinach roboczych dyble układa się skośnie pod kątem 30 stopni dla lepszego przenoszenia obciążeń. Plastikowe osłony na końcach zapobiegają wiązaniu betonu. Dyblowanie jest obowiązkowe w posadzkach o obciążeniu powyżej 3 t/m².

Rodzaje dybli w dylatacjach

  • Dyble proste stalowe ocynkowane.
  • Dyble z tworzywa kompozytowego.
  • Dyble teleskopowe z gumową osłoną.

Rozstaw dybli dostosowuje się do obciążeń: przy ciężkich pojazdach co 25 cm. Kontrola obejmuje badanie integralności połączeń ultradźwiękami. Dyblowanie przedłuża żywotność szczelin o 50%.

W dużych płytach stosuje się podwójne rzędy dybli dla symetrii sił. Wybór materiału zależy od agresywności środowiska – w chemicznych halach kompozyty.

Wymagania wytrzymałościowe dylatacji posadzkowych

Dylatacje posadzkowe muszą spełniać te same wymagania co cała nawierzchnia: odporność na ścieranie, uderzenia i chemikalia, zgodnie z normami PN-EN. Krawędzie szczelin wytrzymują obciążenia dynamiczne do 10 kN/m, bez odprysków. Wypełniacze osiągają wytrzymałość na rozciąganie powyżej 1,5 MPa. Szerokość i głębokość dylatacji nie wpływają na nośność płyt, ale zapewniają ich niezależność.

Testy laboratoryjne sprawdzają szczelność dylatacji pod ciśnieniem wody i oleju. Profile w dylatacjach roboczych mają twardość min. 100 HB. Beton w strefach dylatacji wzmacnia się włóknami polipropylenowymi. Wymagania te gwarantują równość posadzki poniżej 2 mm/m.

Normy dla dylatacji

  • PN-EN 13813 dla podłóg betonowych.
  • PN-B-06250 dla szczelin w konstrukcjach.
  • PN-EN 1504 dla powłok ochronnych.

Wymagania termiczne obejmują odporność wypełniaczy od -20°C do +80°C. W posadzkach antyelewatorowych dylatacje testuje się na obciążenia 20 t. Zgodność z normami minimalizuje awarie.

Dylatacje muszą być rysoodporne na poziomie całej posadzki, co osiąga się impregnacją krawędzi. Wytrzymałość na ścinanie dybli przekracza 50 kN na sztukę.

W środowiskach agresywnych wymagana jest certyfikacja ATEX dla materiałów dylatacyjnych.

Uszkodzenia dylatacji w posadzkach przemysłowych

Uszkodzenia dylatacji najczęściej wynikają z niedostatecznej szerokości szczelin, co prowadzi do tarcia płyt i rys powierzchniowych. Zużycie wypełniaczy przez pojazdy powoduje wnikanie wilgoci i korozję dybli. W efekcie krawędzie kruszą się, tworząc nierówności do 5 mm. Regularna eksploatacja bez konserwacji przyspiesza te procesy o 30%.

Typowe awarie to zapychanie szczelin gruzem, co blokuje ruchy i generuje naprężenia. W strefach termicznych pęcznienie wypełniaczy niszczy profile. Naprawa polega na frezowaniu i ponownym wypełnieniu, ale zapobieganie jest tańsze. Kontrola co 6 miesięcy wykrywa 80% zagrożeń.

Przyczyny uszkodzeń dylatacji

  • Niewłaściwy rozstaw szczelin względem obciążeń.
  • Brak lub wadliwe dyblowanie.
  • Nieodpowiednie wypełnienia do warunków.
  • Brak konserwacji okresowej.

W halach mokrych uszkodzenia od mrozu powiększają szczeliny dwukrotnie. Zużyte dyble tracą 40% nośności przez rdzewienie. Renowacja obejmuje wymianę profili i dybli.

Niekontrolowane ruchy w uszkodzonych dylatacjach powodują pęknięcia sąsiednich płyt. Wczesna interwencja oszczędza koszty napraw nawet 70%.

Pytania i odpowiedzi: Dylatacja posadzki przemysłowej

  • Czym jest dylatacja posadzki przemysłowej?

    Dylatacja posadzki przemysłowej to specjalnie zaprojektowane szczeliny lub nacięcia w płycie betonowej, które umożliwiają kontrolowany ruch materiału spowodowany skurczem betonu, zmianami temperatury i obciążeniami mechanicznymi. Ich celem jest zapobieganie niekontrolowanym pęknięciom, zapewniając trwałość i równość nawierzchni.

  • Dlaczego dylatacje są niezbędne w posadzkach przemysłowych?

    Dylatacje są konieczne, aby przeciwdziałać pękaniu płyty betonowej wynikającemu ze skurczu betonu i sił termicznych. Wadliwe lub brak dylatacji prowadzi do rys i uszkodzeń trudnych do naprawy, co zagraża eksploatacji podłogi pod obciążeniami mechanicznymi, chemicznymi i termicznymi.

  • Jakie są rodzaje szczelin dylatacyjnych w posadzkach przemysłowych?

    W posadzkach przemysłowych stosuje się trzy rodzaje szczelin dylatacyjnych, dostosowane do specyfiki obciążeń i warunków eksploatacji: szczeliny skurczowe, termiczne oraz konstrukcyjne. Muszą one spełniać te same wymagania wytrzymałościowe co cała posadzka.

  • Jak dobierać rozstaw i wymiary dylatacji?

    Rozstaw dylatacji dobiera się tak, aby wymiary płyt betonowych zapewniały, że siły działające na nawierzchnię nie przekraczają wytrzymałości na rozciąganie betonu lub żelbetu. Zapewnia to rysoodporność i długotrwałą odporność posadzki zgodnie z przepisami.
