Co ile podpory pod legary tarasowe? Rozstaw bez błędów

Zbyt duży rozstaw podpór pod legarami to najkrótsza droga do tego, by deski zaczęły się uginać, „klawiszować", a w skrajnych przypadkach pękać przy pierwszej zimie. Prawidłowy rozstaw podpór pod legary tarasowe wynika z prostego rachunku: obciążenie, przekrój legara, grubość i typ deski oraz kąt jej ułożenia. W dalszej części znajdziesz konkretne wartości, tabelę, która skraca godziny doboru do minuty, oraz wzór pozwalający zweryfikować, czy planowany rozstaw wytrzyma to, co planujesz postawić na tarasie.

• Jak rozstaw podpór zależy od przekroju legara
• Rozstaw legarów a typ i grubość deski wykończeniowej
• Wsporniki regulowane, bloczki czy stopy co wybrać
• Jak obliczyć rozstaw podpór pod konkretny taras
• Najczęstsze błędy rozstawu podpór i ich koszty
• Montaż krok po kroku kolejność, która eliminuje błędy
• Checklista przed montażem co kupić i w jakiej ilości

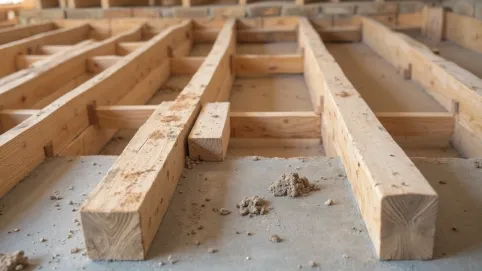

Jak rozstaw podpór zależy od przekroju legara

Przekrój legara to pierwsza zmienna, którą trzeba znać przed sięgnięciem po tabele i wzory. Im większy moment bezwładności (proporcjonalny do szerokości i trzeciej potęgi wysokości), tym legar przenosi większe obciążenie na dłuższej rozpiętości. Właśnie dlatego legar 70×90 mm wytrzyma podpory rozstawione co 80 cm, a 45×70 mm zacznie pracować już przy 50 cm.

Norma PN-EN 1995-1-1 (Eurokod 5) dzieli drewno konstrukcyjne na klasy wytrzymałości, np. C24 dla sosny czy D30 dla modrzewia. Klasa różni się dopuszczalnymi naprężeniami zginającym, ściskającym i ścinającym, które są stałą we wzorze na rozstaw. Ten sam przekrój z drewna C24 przeniesie średnio o 20-30% większe obciążenie niż ten sam przekrój z drewna C16, ponieważ włókna są gęstsze i mniej podatne na skręcanie.

W praktyce tarasowej obowiązują trzy najczęściej spotykane przekroje legarów:

• 45×70 mm budżetowy, do desek 20-25 mm na tarasach o umiarkowanym obciążeniu (meble, donice, 2-3 osoby).
• 50×80 mm kompromis cena/nośność, uniwersalny pod deski kompozytowe 25 mm i drewniane 25-28 mm.
• 70×90 mm lub 45×120 mm do rozstawów 50-60 cm pod ciężkie deski 28+ mm, pod balię, jacuzzi, pod intensywne obciążenie piesze (restauracja, hotel).

Rodzaj drewna wpływa na rozstaw pośrednio, przez klasę wytrzymałości i współczynnik sprężystości. Sosna krajowa (zwykle C16-C24) wymaga gęstszych podpór niż modrzew syberyjski (C24-C30). Drewno egzotyczne jak bangkirai czy cumaru osiąga klasy D40-D60, więc przy tym samym przekroju akceptuje większe rozstawy. Kompozyt WPC i aluminium mają z kolei niższą sztywność niż drewno egzotyczne, ale wyższą niż sosna, a ich zaletą jest stabilność wymiarowa bez impregnacji.

Wartość w tabeli to punkt wyjścia, nie wyrocznia. Rozstaw zmniejsza się o 10-15% przy układaniu desek pod kątem 45°, bo efektywna rozpiętość legara rośnie (deska trafia na sąsiednie legary później). Rośnie też przy dużym obciążeniu skupionym (balia 250 kg na 1,5 m² to lokalnie 165 kg/m², ale z uwagi na rozkład sił realnie 350 kg/m²).

Rozstaw legarów a typ i grubość deski wykończeniowej

Deska przejmuje obciążenie użytkownika i przekazuje je na legary jako siły skupione. Im cieńsza deska, tym mniejsza jej sztywność własna (rośnie z trzecią potęgą grubości), więc potrzebuje gęściej rozstawionych legarów. To fizyka, nie marketing: deska 20 mm pod stopą ugina się dwa razy bardziej niż 25 mm przy tej samej rozpiętości, dlatego jej granica komfortu to 30-40 cm rozstawu, a dla 28 mm to już 50-60 cm.

Typ deski też ma znaczenie, choć mniejsze niż grubość. Drewno lite zachowuje się sprężyście do momentu pełnego nasycenia wodą, a po wyschnięciu wraca do pierwotnego kształtu. Kompozyt WPC ma większy współczynnik rozszerzalności cieplnej (do 5 mm na metr przy 50°C różnicy) i wyraźne pełzanie przy długotrwałym obciążeniu. Aluminium nie odkształca się termicznie tak bardzo, ale jest podatne na trwałe odkształcenie przy punktowym przeciążeniu.

Na tarasach z desek kompozytowych 25 mm producenci zalecają rozstaw legarów 40-50 cm dla klasy konsumenckiej i 50-60 cm dla profili klasy premium z rdzeniem wzmocnionym. Drewno egzotyczne 25 mm spokojnie pracuje przy 50 cm, ale sosna krajowa przy tej samej grubości zaczyna skrzypieć powyżej 40 cm. To nie wada sosny, lecz jej moduł sprężystości (E = 8-10 GPa wobec 16-20 GPa u drewna egzotycznego).

Kąt układania działa jak dźwignia na tę tabelę. Deska ułożona pod 45° zwiększa efektywną rozpiętość między legarami o 41% (cos 45° = 0,707, więc trzeba podzielić rozstaw przez 0,707 lub pomnożyć przez 1,41). Jeśli 90° daje 50 cm, to 45° potrzebuje 35 cm. Wielu wykonawców o tym zapomina i dostaje „klawiszujące" deski, które w kontakcie z obcasem wpadają w drgania.

Wsporniki regulowane, bloczki czy stopy co wybrać

Podpora pod legar to nie ozdoba. Jej zadaniem jest przenieść obciążenie z legara na grunt (przez warstwę żwiru, płyty betonowe albo stopy fundamentowe) i umożliwić regulację wysokości. Każde z trzech rozwiązań działa inaczej i ma inne ograniczenia co do rozstawu.

Wsporniki regulowane (tworzywowe lub metalowe z gwintem) to dziś standard przy tarasach wentylowanych na gruncie. Pozwalają korygować spadek 1-2% bez podcinania legarów, a zakres regulacji 30-200 mm pokrywa większość sytuacji. Ich nośność to 400-800 kg/szt. (zależnie od średnicy podstawy i producenta), więc przy rozstawie podpór 1,5 m i legarach co 50 cm każda podpora przenosi 1,5 × 0,5 × 200 = 150 kg. Przy takim układzie masz trzykrotny zapas.

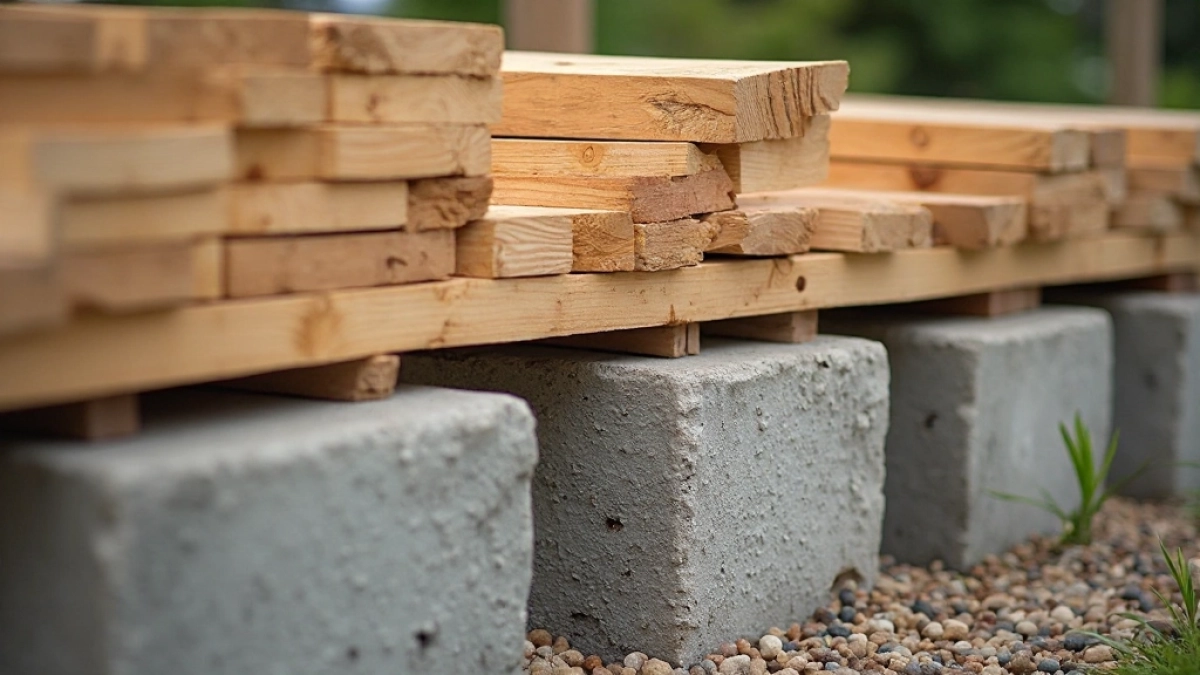

Bloczki betonowe 20×20×40 cm to rozwiązanie tańsze (8-15 zł/szt.), ale bez regulacji. Spadek trzeba uzyskać podsypką żwirową, a każdy bloczek to punkt stały. Rozstaw bloczków zwykle 60-80 cm, ale wtedy legar musi być większego przekroju (minimum 50×80 mm dla drewna C16). Bloczki nie izolują termicznie i akumulują wilgoć, dlatego wymagają podkładki EPDM między bloczkiem a legarem, inaczej w miejscu kontaktu pojawi się sinizna i gnicie po 4-6 latach.

Stopy wkręcane (np. typu F60, F89) to fundamenty punktowe dla tarasów na słabszym gruncie, gdzie żwir się osiada. Koszt 25-60 zł/szt., ale montaż wymaga wkrętarki z przedłużką lub wiertnicy. Rozstaw stóp 1,5-2 m, przy czym pod pierwszym i ostatnim legarem zawsze stopa bliżej (30-50 cm od krawędzi, by nie powstał moment odrywający).

Stal ocynkowana ogniowo (warstwa 55-85 µm) wytrzymuje 15-25 lat w środowisku C3 (atmosfera miejska), ale przy kontakcie z drewnem impregnowanym solami miedzi koroduje przyspieszenie. Dlatego właśnie rozstaw podpór to nie wszystko: trzeba jeszcze pilnować kompatybilności metali. Stal nierdzewna A2 (AISI 304) i A4 (AISI 316) nie reaguje z solami miedzi, A2 w środowisku suchym, A4 w wilgotnym i nadmorskim. Wkręty A4 kosztują 0,80-1,50 zł/szt. wobec 0,20-0,40 zł/szt. za ocynkowane. Różnica na 200 m² tarasu to 250-400 zł, ale brak korozji kontaktowej przez dekadę.

Jak obliczyć rozstaw podpór pod konkretny taras

Najprostszy wzór, który można zastosować na budowie bez tyle, brzmi: obciążenie (kg/m²) × rozstaw legarów (m) × rozstaw podpór (m) ≤ nośność podpory (kg/szt.). Przyjmijmy obciążenie użytkowe 200 kg/m² (PN-EN 1991-1-1: balkony, tarasy dostępne publicznie), rozstaw legarów 0,5 m, docelowy rozstaw podpór 1,8 m.

Rachunek: 200 × 0,5 × 1,8 = 180 kg/szt. Wspornik regulowany o nośności 400 kg/szt. ma zapas 2,2 raza, bloczek betonowy 600 kg/szt. ma zapas 3,3 raza. Bezpiecznie. Gdyby rozstaw podpór wzrósł do 2,2 m, wynik to 220 kg, przy 2,5 m byłoby 250 kg i wciąż w granicach normy, ale z mniejszym marginesem bezpieczeństwa. Dlatego właśnie rozstaw podpór rzadko przekracza 2 m, nawet gdy kalkulacja teoretyczna na to pozwala.

Drugi wzór dotyczy samego legara i jego ugięcia, które dla komfortu użytkownika nie powinno przekraczać L/300 (gdzie L to rozstaw podpór w milimetrach). Dla legara sosnowego 50×80 mm, klasy C24, rozpiętości 1,5 m i obciążenia 200 kg/m² ugięcie wynosi ok. 4 mm, czyli L/375, poniżej progu komfortu. Przy 1,8 m byłoby 7 mm (L/256), powyżej progu, co oznacza ugięcie wyczuwalne pod stopą. To fizyczna granica rozstawu dla tego przekroju.

Najczęstsze błędy rozstawu podpór i ich koszty

Błąd rozstawu rzadko widać pierwszego dnia. Ujawnia się po pół roku, gdy drewno przejdzie kilka cykli wilgotnościowych albo gdy na taras wejdzie pierwsza większa impreza. Najczęstsze grzechy to rozstaw „na oko" bez uwzględnienia grubości deski, zbyt duże odstępy pod balią, brak podpór pod łączeniami czołowymi i mieszanie metali o różnej szlachetności.

Rozstaw „na oko" 60 cm pod deską 20 mm to klasyk. Pierwsza zima powoduje pęcznienie desek o 3-5%, połączone z ruchem legarów na podporach. Efekt: na wiosnę deski „klawiszują" na każdym kroku, a skrajne uginają się pod ciężarem osoby. Naprawa wymaga demontażu całej nawierzchni, dosypania podpór co 40 cm i ponownego ułożenia desek. Koszt robocizny: 45-80 zł/m², plus ewentualna wymiana uszkodzonych desek.

Brak podpór pod łączeniami czołowymi desek to drugi kosztowny błąd. Każde połączenie desek na długości wymaga legara pod obu końcach desek lub podwójnego legara z 10 mm szczeliną. Brak tej podpory powoduje, że jedna strona deski „wisi" w powietrzu o 2-4 mm. Po 2 latach końcówka deski zaczyna pękać wzdłuż włókien. Naprawa: wymiana 1-2 desek, koszt materiału 120-300 zł, robocizna 80-150 zł.

Mieszanie metali to błąd, który objawia się rdzawymi zaciekami na legarach po 8-18 miesiącach. Oto dlaczego: legar impregnowany ciśnieniowo solami miedzi (np. Tanalith E) w kontakcie ze stalą ocynkowaną tworzy ogniwo galwaniczne. Miedź jest bardziej szlachetna, cynk się roztapia, stal rdzewieje przyspieszenie. Wspornik regulowany ocynkowany w kontakcie z legarem impregnowanym straci 60-80 µm cynku w ciągu 2 lat zamiast 15-20. W środowisku suchym da się to przeżyć, ale w wilgotnym (basen, strefa nadmorska) element zaczyna pękać po 3-4 latach.

Legar „na styk" z gruntem to grzech, który sygnalizuje brak warstwy żwiru i geowłókniny. Pod tarasem musi być przestrzeń wentylacyjna minimum 10 cm, bo inaczej wilgoć gruntowa wędruje w górę kapilarnie, podkładka EPDM nie nadąża izolować i drewno gnije od spodu. Koszt naprawy: demontaż 100% nawierzchni, podsypka żwirowa 15 cm, geowłóknina, ponowny montaż. Łączny koszt 180-280 zł/m² przy tarasie 30 m² to 5400-8400 zł.

Brak dylatacji czołowej przy układaniu desek drewnianych na długości to błąd sezonowy. Latem drewno pęcznieje o 2-3%, między deskami potrzeba 5-7 mm szczeliny, a przy czołowym łączeniu 2-3 mm na każdy metr długości deski. Brak tej szczeliny powoduje „wybrzuszenie" nawierzchni w środku lata. Naprawa: podcięcie krawędzi szlifierką, ponowne ułożenie, koszt 60-120 zł/m².

Montaż krok po kroku kolejność, która eliminuje błędy

Przygotowanie podłoża zaczyna się od zdjęcia humusu na 15-25 cm i ułożenia geowłókniny o gramaturze minimum 100 g/m². Tkanina zapobiega mieszaniu się gruntu rodzimego z podsypką żwirową i blokuje wzrost chwastów, a jednocześnie przepuszcza wodę. Na geowłókninę sypie się warstwę żwiru 8-16 mm grubości 10-15 cm i zagęszcza płytą wibracyjną. Spadek 1-2% wyprofilowuje się już w podsypce, nie w legarach. To ważne, bo legary ustawione bez spadku zatrzymują wodę w zagłębieniach, a ta w zimie zamraża i rozsadza włókna.

Izolacja legarów od podłoża to podkładki EPDM 3-5 mm grubości, pasek o szerokości równej szerokości legara, ułożony pod każdym punktem podparcia. EPDM to kauczuk etylenowo-propylenowo-dienowy, odporny na UV i temperatury od -40°C do +120°C, nieprzepuszczalny dla wody. Alternatywą jest folia kubełkowa, ale ona nie amortyzuje i nie izoluje termicznie. Na legarach aluminiowych podkładka EPDM nie jest konieczna, bo aluminium nie koroduje od wilgoci.

Rozplanowanie rozstawu zaczyna się od narysowania osi legarów na ścianie budynku i przeniesienia ich sznurkiem lub laserem na całą długość tarasu. Rozstaw mierzy się od osi do osi legara, a nie od krawędzi. Warto nanieść kredą na legarach miejsce każdej podpory, by nie szukać ich po omacku przy montażu. Na tarasie 6×4 m przy rozstawie legarów 50 cm wychodzi 8 rzędów legarów, każdy długi na 4 m. Przy rozstawie podpór 1,5 m na każdy legar przypadają 3 podpory, łącznie 24 podpory.

Mocowanie desek do legarów odbywa się klipsami ze stali nierdzewnej lub wkrętami A2/A4. Wkręty czołowe (przez deskę w legar) są mocniejsze, ale psują optykę tarasu. Klipsy ukryte dają czystą powierzchnię, ale wytrzymują mniejsze siły wyrywające (ok. 80-120 kg/szt. wobec 200-300 kg/szt. dla wkrętów). Na tarasach intensywnie użytkowanych (restauracja, hotel) lepsze są wkręty, na prywatnych klipsy. Łączenie czołowe dwóch desek na jednym legarze wymaga podwójnego legara z 10 mm szczeliną, co poprawia wentylację i ułatwia odprowadzanie wody.

Dylatacja przy ścianach to 5-10 mm szczeliny między skrajną deską a ścianą budynku, zakrytej listwą cokołową. Ta szczelina kompensuje ruchy termiczne i wilgotnościowe desek, które dla drewna krajowego sięgają ±2% wymiaru, a dla WPC nawet ±1,5%. Bez niej deski „wchodzą" w ścianę i tworzą naprężenia ściskające, wypaczające końce.

Checklista przed montażem co kupić i w jakiej ilości

Zanim zaczniesz liczyć podpory, policz taras. Taras 30 m² (6×5 m) z desek 25 mm ułożonych prostopadle do ściany domu, legary 50×80 mm co 50 cm, podpory co 1,5 m. Liczba legarów: 6 m ÷ 0,5 m = 12 szt., każdy 5 m długi. Liczba podpór: 3 na legar × 12 legarów = 36 szt. Liczba klipsów: 5 m ÷ 0,5 m = 10 klipsów na legar × 12 legarów = 120 szt. Wkręty do klipsów: 2 na klips × 120 klipsów = 240 szt. Geowłóknina: 32 m² (z 10% zapasem na zakładki). Żwir: 30 m² × 0,12 m = 3,6 m³, czyli ok. 5,4 t przy gęstości nasypowej 1,5 t/m³.

Rozstaw podpór pod legarami tarasowymi to nie kwestia gustu, lecz inżynierii. Wartość 1,5-2 m obowiązuje przy legarach 50×80 mm i obciążeniu do 200 kg/m², ale schodzi do 1,2-1,5 m przy cieńszych legarach, większych obciążeniach lub deskach układanych pod kątem 45°. Dla tarasu rodzinnego z grillem i leżakami bezpieczny środek to 1,5 m, dla tarasu z balią 250 kg 1,2 m, dla tarasu komercyjnego z ruchem kilkudziesięciu osób dziennie 1,0 m. Całą resztę dobiera się z tabeli, którą znajdziesz powyżej, i z zasady, że lepiej dołożyć jedną podporę za dużo niż żałować po pierwszej zimie.
